Steuern des Frequenzumricht...
5.2.2 Prozessstatusdaten
Die vom Frequenzumrichter gesendeten Daten enthalten
Informationen zum aktuellen Zustand des Frequenzum-
richters.
Slave → Master
0
1
2
STW
MAV
PCD
(ZSW)
Tabelle 5.2 Prozessstatusdaten
PCD 0 enthält ein 16-Bit-Zustandswort, bei dem jedes Bit
Informationen zu einem möglichen Zustand des Frequen-
zumrichters enthält.
PCD 1 enthält standardmäßig den Wert der aktuellen
Drehzahl des Frequenzumrichters im Prozentformat (siehe
5.2.3 Sollwertverarbeitung).
5.2.3 Sollwertverarbeitung
Die Sollwertverarbeitung der FC-Baureihe ist ein erweiterter
Mechanismus, der Sollwerte aus verschiedenen Quellen
summiert.
Weitere Informationen zur Sollwertverarbeitung finden Sie
®
im VLT
AutomationDrive Projektierungshandbuch.

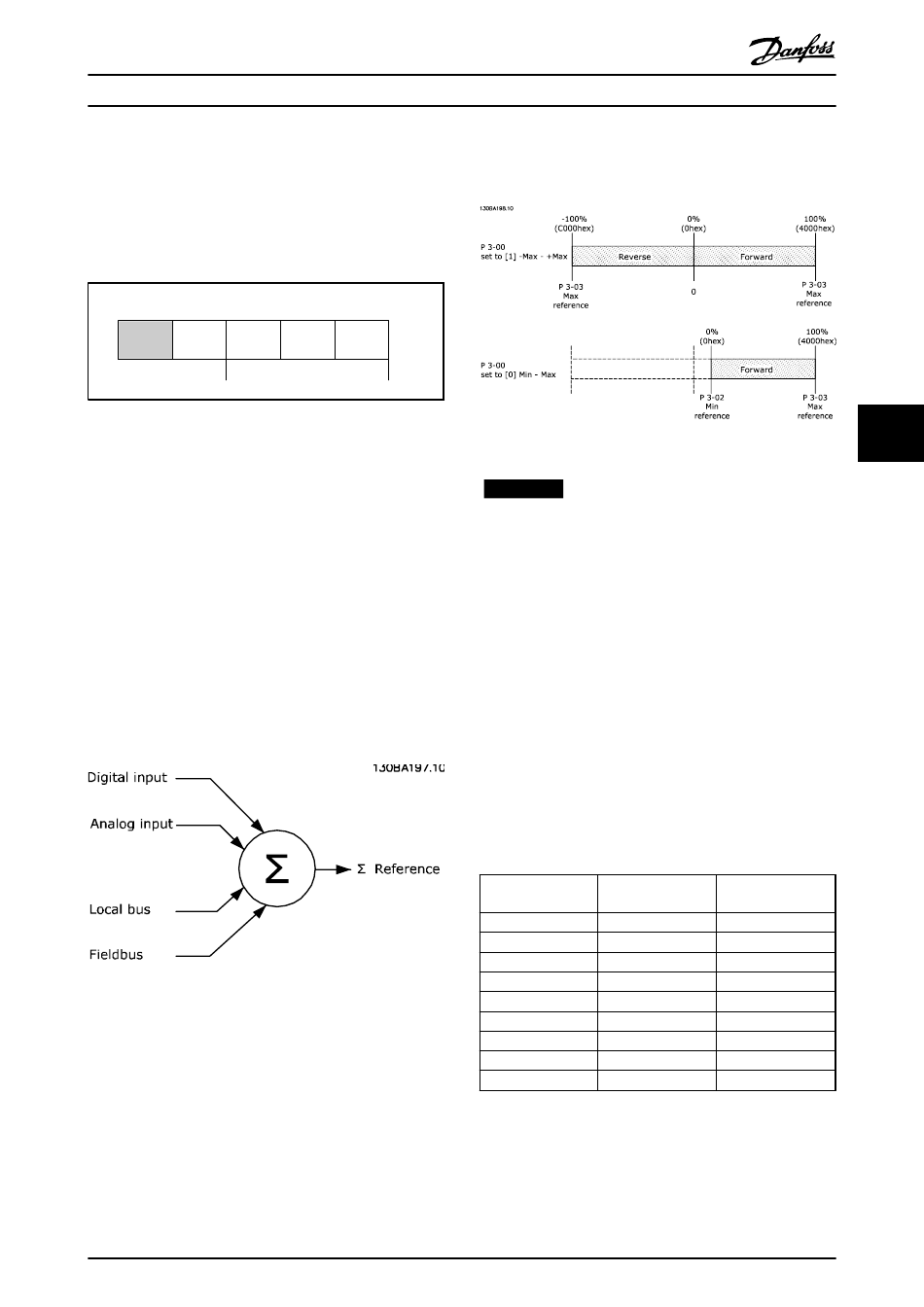

Abbildung 5.2 Sollwertverarbeitung
Der Sollwert oder Drehzahlsollwert (MRV, per POWERLINK
gesendet) wird immer im Prozentformat als ganzzahliger
Wert übertragen, angezeigt im Hexadezimalformat (0-4000
Hex).
MCA 123 POWERLINK Produkthandbuch
......
9
......
PCD
PCD lesen
®
MG92C203 - VLT
ist eine eingetragene Marke von Danfoss
Je nach Einstellung von 3-00 Sollwertbereich werden
Sollwert und HIW entsprechend skaliert:
Abbildung 5.3 Skalierung von HIW und Sollwert
HINWEIS
Wenn 3-00 Sollwertbereich auf [0] Min - Max eingestellt
ist, wird ein negativer Sollwert als 0 % behandelt.
Die Einstellungen der Drehzahlgrenze sind von
0-02 Hz/UPM Umschaltung abhängig und Sie können sie
auf UPM oder Hz einstellen. Wenn 0-02 Hz/UPM
Umschaltung auf UPM eingestellt ist, begrenzen 4-11 Min.
Drehzahl [UPM] und 4-13 Max. Drehzahl [UPM] den tatsäch-
lichen Frequenzumrichterausgang. Wenn 0-02 Hz/UPM
Umschaltung auf Hz eingestellt ist, begrenzen 4-12 Min.
Frequenz [Hz] und 4-14 Max Frequenz [Hz] den tatsächlichen
Frequenzumrichterausgang.
4-19 Max. Ausgangsfrequenz begrenzt den maximalen
Ausgang und kann auch die maximale Drehzahl des
Motors beeinflussen.
Sollwert- und HIW-Formate siehe Tabelle 5.3.
MRV/HIW
Ganzzahl in Hex
100%
4000
75%
3000
50%
2000
25%
1000
0%
0
-25%
F000
-50%
E000
-75%
D000
-100%
C000
Tabelle 5.3 Sollwert- und HIW-Formate
5
5
Ganzzahl in
Dezimal
16,384
12,288
8,192
4,096
0
-4,096
-8,192
-12,288
-16,384
17
