Konfigurieren des Master
2.
Klicken Sie mit der rechten Maustaste auf das
Netzwerksymbol und wählen Sie [Einfügen].
4
4

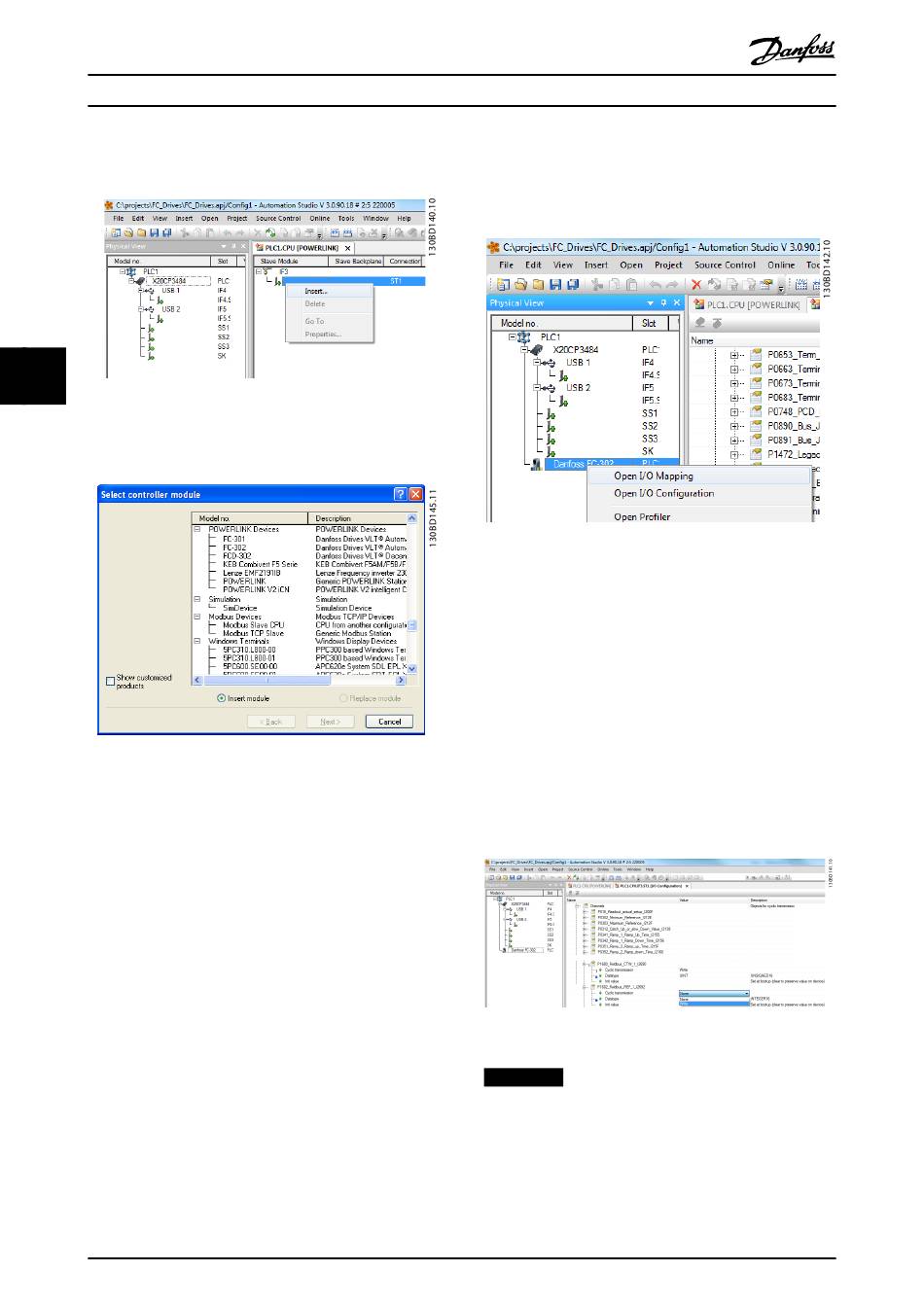

Abbildung 4.4 Physische Ansicht
3.
Wählen Sie [Danfoss FC302] aus.
Abbildung 4.5 Auswahl des Reglermoduls
Danfoss Fügen Sie die FC-Baureihe in das POWERLINK-
Mastersystem ein.
14
MCA 123 POWERLINK Produkthandbuch
Abbildung 4.6 E/A-Konfiguration
Abbildung 4.7 Auswahl von Parametern
HINWEIS
Stellen Sie sicher, dass Sie für jede Richtung maximal
zehn Kanäle auswählen, da die SPS ansonsten in einen
endlosen Neustart des Netzwerks wechselt.
®
MG92C203 - VLT
ist eine eingetragene Marke von Danfoss
4.
Konfigurieren Sie die I/O-Konfiguration, klicken
Sie mit der rechten Maustaste auf das Danfoss-
Symbol und wählen Sie [E/A-Konfiguration
öffnen].
5.
Standardmäßig besteht bei der POWERLINK-
Option keine Zuweisung von Prozessdaten zum
I/O-Mapping. Weisen Sie die Prozessdaten durch
Auswahl der Kanäle (FU-Parameter) als Lesen oder
Schreiben zu. Durch Auswahl des [+]-Zeichens vor
dem Kanalmenü erweitern Sie die Liste, sodass
Sie die Parameter auswählen können. In diesem
Beispiel gelten folgende Zuweisungen:
•
Objekt 2690 Feldbus-Steuerwort 1
•
Objekt 2692 Feldbus-Sollwert 1
•
Objekt 2643 Zustandswort
•
Objekt 2645 Hauptistwert
