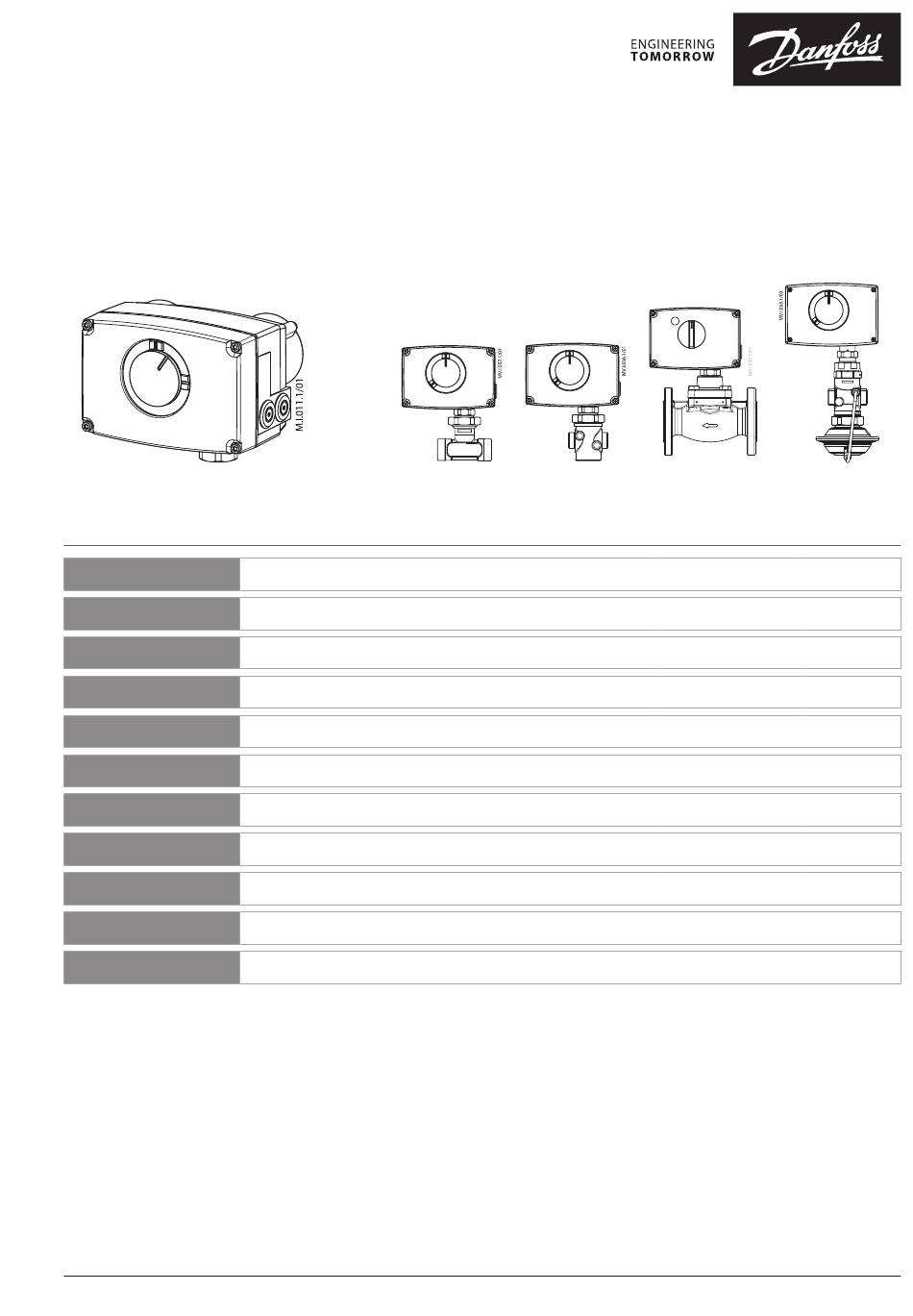

Operating Guide
AME 23, AME 23 SU, AME 33
ENGLISH
DANSK
DEUTSCH
FRANÇAIS
ESPAÑOL
SUOMI
NEDERLANDS
POLSKI
РУССКИЙ
ROMÂNĂ
中文
© Danfoss | 2017.01
AME 23/23 SU/33 +
VS2 (DN 15-25)
AME 23, AME 23 SU, AME 33
AME 23, AME 23 SU, AME 33
AME 23, AME 23 SU, AME 33
AME 23, AME 23 SU, AME 33
AME 23, AME 23 SU, AME 33
AME 23, AME 23 SU, AME 33
AME 23, AME 23 SU, AME 33
AME 23, AME 23 SU, AME 33
AME 23, AME 23 SU, AME 33
AME 23, AME 23 SU, AME 33
AME 23, AME 23 SU, AME 33
AME 23/23 SU/33 +
AME 23/23 SU/33 +
VM2 (DN 15-50)
VB2 (DN 15-50)
www.danfoss.com
www.danfoss.dk
www.danfoss.de
www.danfoss.fr
www.danfoss.es
www.danfoss.com
www.danfoss.nl
www.danfoss.pl
www.danfoss.ru
www.ro.danfoss.com
www.danfoss.com.cn
AMV 23, AMV 33 +
AVQM (DN 15-50)
Page 4
Page 5
Page 6
Page 7
Page 8
Page 9
Page 10
Page 11
Page 12
Page 13
第14页
EI.96.G4.3N | 1
