Datenblatt

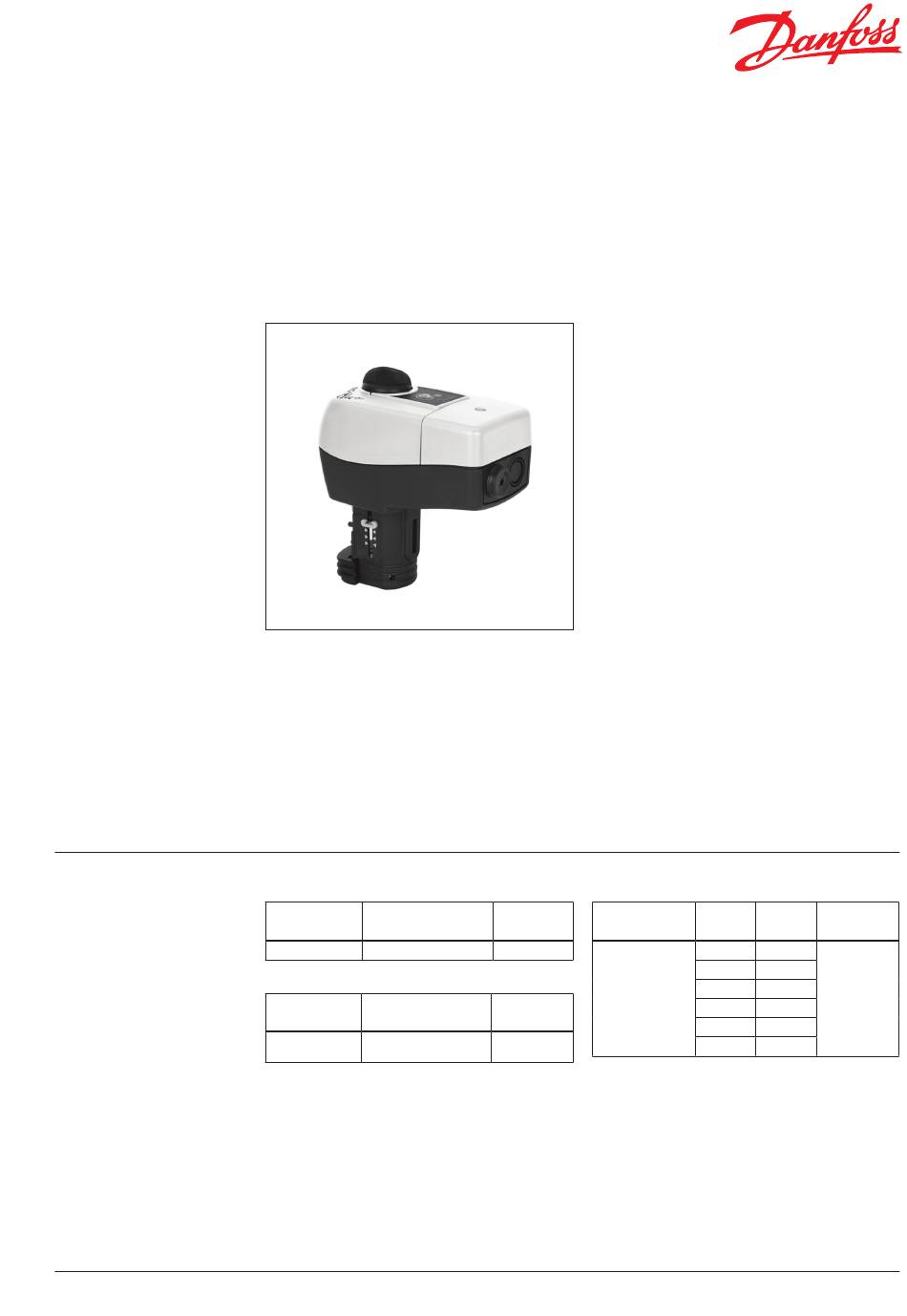

Elektrischer Stellantrieb, Eingangssignal stetig
AME 435
Beschreibung
Bestellung
DEN-SMT/SI
Der Stellantrieb AME 435 wird für die 2- und
3-Wege-Ventile vom Typ VRB, VRG, VF und VL
bis zur Nennweite DN 80 verwendet.
Merkmale:
• Automatische Anpassung an den Ventilhub
verkürzt die Dauer der Inbetriebnahme
• Durchflusskennlinie des Ventils kann von
linear¤ auf logarithmisch und von logarithmisch
auf linear geändert werden.
Stellantrieb
Spannungsversorgung
Typ
(V)
AME 435
24 V AC/DC
Zubehör - Kegelstangenheizung
Typ
DN
Kegelstangen-
15-80
heizung
VD.LE.K4.03 © Danfoss 01/2014
• Anti-Oszillationsfunktion ermöglicht
Energieeinsparungen, Kostenreduzierung
und Energieeffizienz
• Automatisches Abschalten bei Überlast zum
Schutz der Stellantriebe und Ventile
Kombinationen mit anderen Stellventilen finden
Sie unter Zubehör.
Wichtige Merkmale:
• Nennspannung (Wechsel- oder
Gleichspannung):
- 24 V, 50 Hz/60 Hz
• Eingangssignal:
- 0(4) - 20 mA
- 0(2) - 10 V
• Stellkraft: 400 N
• Hub: 20 mm
• Stellzeit (wählbar):
- 7,5 s/mm
- 15 s/mm
• Max. Medientemperatur: 130 °C
• Automatische Anpassung an den Ventilhub
• LED-Funktionsanzeige
• Externe RESET-Taste
• Ausgangssignal
• Handbetrieb
Zubehör - Adapter
Bestell-Nr.:
Ventile
082H0161
Adapter für ältere
Ventile des Typs
Bestell-Nr.:
VRB, VRG, VF und VL
065Z0315
max. Δp
DN
Bestell-Nr.:
(bar)
15
9
20
4
25
2
065Z0313
32
1
40
0,8
50
0,5
1
