Installation
2 Installation
2.1 Installation
2.1.1 Installation der Option im
Frequenzumrichter
Stellen Sie vor Installation der Option sicher, dass die
installierte Firmwareversion des Frequenzumrichters die
POWERLINK-Option unterstützt. Folgende Frequenzum-
richter-Firmware oder höher ist erforderlich:
Firmwareversion der
Mindestanforderung an die Firmwa-
POWERLINK-Option
reversion des Frequenzumrichters
FC301 6.72
1.01
FC302 6.72
1.12
FC301 6.81
FC302 6.81
FCD 302 6.81
Tabelle 2.1 Mindestanforderung an die Firmwareversion
Erforderliche Elemente zur Installation der Feldbus-
Option im Frequenzumrichter
•
Feldbus-Option
•
Adapterrahmen der Feldbus-Option für die FC-
Baureihe. Dieser Rahmen ist tiefer als der
Standardrahmen, um unter dem Display Platz für
die Feldbus-Option zu bieten.
•
Zugentlastung (nur bei den Bauformen A1 und
A2)
MCA 123 POWERLINK Produkthandbuch
®
MG92C203 - VLT
ist eine eingetragene Marke von Danfoss
Eth erN
et Po rt1
MC A 12
1
Et he rN
et/ IP
MS
MS 1
MA C-0 0-1
MS 2
SW .ve r.

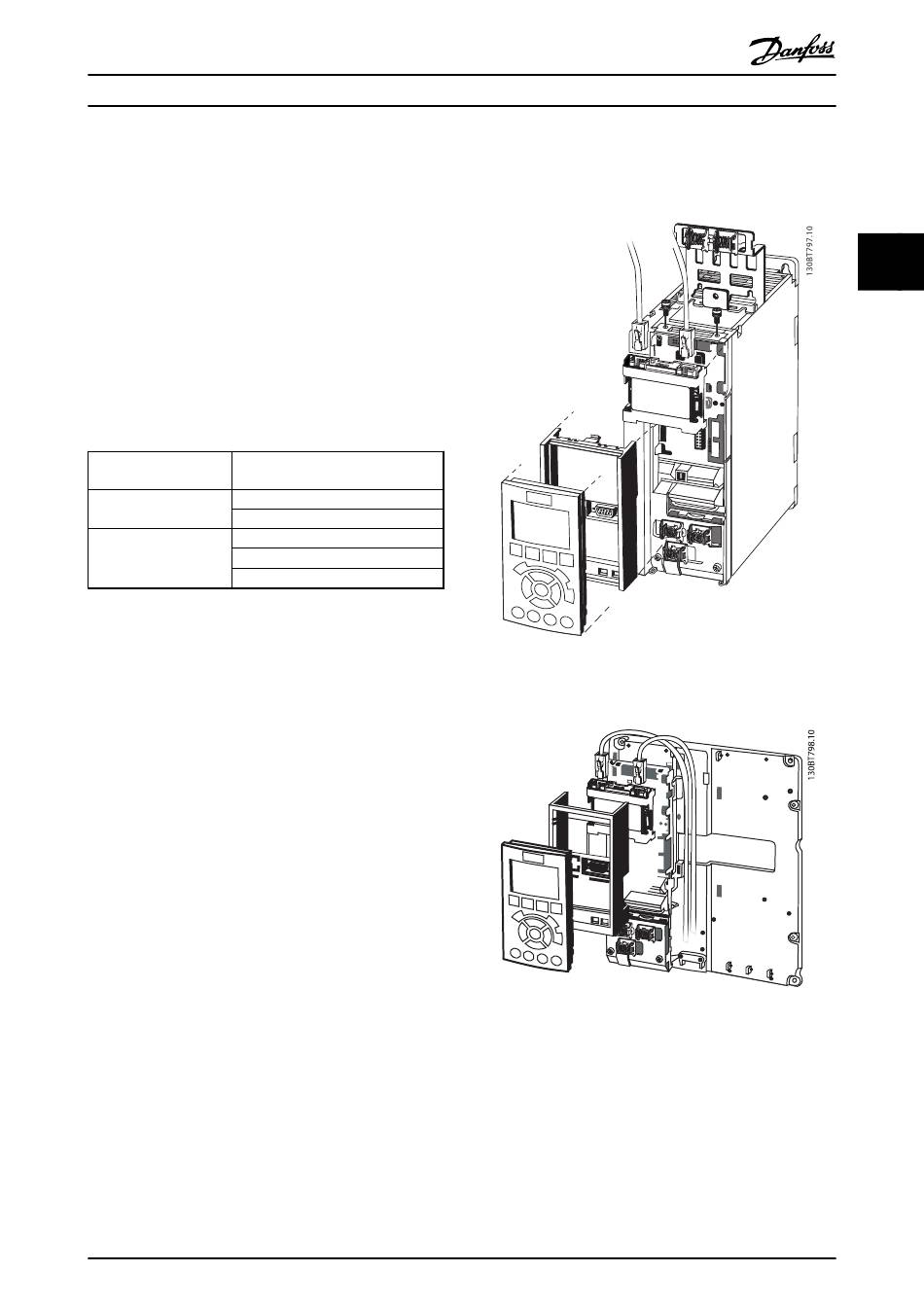

Abbildung 2.1 Anpassung des Einbaurahmens der Feldbus-
Option
Abbildung 2.2 Zugentlastung bei den Baugrößen A1 und A2
Anweisungen
1.
Nehmen Sie das LCP-Bedienteil vom Frequenzum-
richter ab.
2.
Nehmen Sie den darunter liegenden Rahmen ab
und entsorgen Sie diesen.
3.
Stecken Sie die Option in den dafür
vorgesehenen Steckplatz. Die Ethernet-Stecker
müssen nach oben zeigen.
Eth erN
et Po rt2
Op tio n
A
13 0B 11
19
B-0 8-0 0-0
0-2 2
5
2
2
