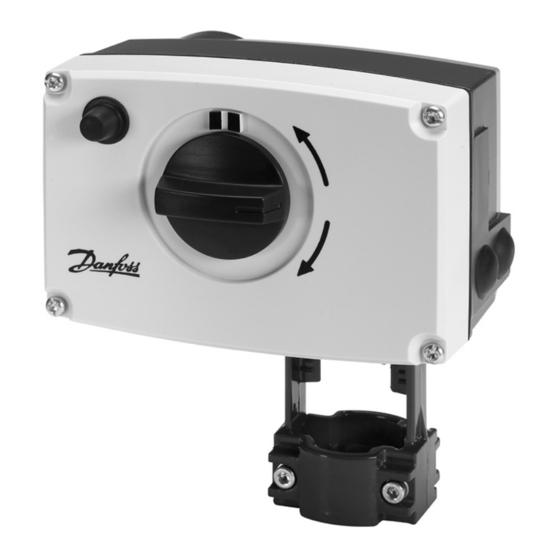

- Seite 1 Instructions HAME 25, HAME 35 HAME 25, HAME 35 + HAME 25, HAME 35 + HAME 25, HAME 35 + HVRB 3, HVRG 3 HVF 2/3, HVL 2/3 HVFS 2, HVE Page 2 ENGLISH HAME 25, HAME 35 www.danfoss.com Seite 2...
-
Seite 2: Sicherheitshinweise
Safety Note Sicherheitshinweise Mounting Montage To avoid injury of persons Um Verletzungen an Fix the HAME 25, HAME 35 on HAME 25, HAME 35 am Ventil and damages to the device, Personen und Schäden the valve. ansetzen. it is absolutely necessary am Gerät zu vermeiden,... -
Seite 3: Dip Switch Settings
HAME 25, HAME 35 ENGLISH DEUTSCH Wiring Elektrischer Anschluß Control signal Steuersignal Control signal from the Das Steuersignal des controller must be connected Reglers ist an Klemme to terminals Y (input signal) Y (Eingangssignal) und and SN (common) on the AME Klemme SN (Sammelklemme) printed board. - Seite 4 DEUTSCH HAME 25, HAME 35 ENGLISH DEUTSCH Actuator can responde to a Antrieb kann auf Strom- oder voltage or current control Spannungsregelsignale signal. With switch No.1: reagieren. Mit dem U/I actuator can be set either Schalter No.1: U/I kann to operate with a voltage...
- Seite 5 HAME 25, HAME 35 ENGLISH DEUTSCH ---/Sequential ---/Sequentiell Two actuators can be set to Zwei Antriebe können parallel work parallel with one control mit einem Steuersignal signal. If the SEQUENTIAL is arbeiten. Bei der Einstellung set than an actuator responds...
- Seite 6 HAME 25, HAME 35 ENGLISH DEUTSCH Proportional/3 point Proportionäl/3-Punkt Bei der gewählten 3-Punkt Actuator can operate as Funktion kann der Antrieb “simple” 3-point actuator, als “einfacher” 3-Punkt if the 3-point function is Antrieb arbeiten. Die selected. Power supply Spannungsversorgung should be connected on SN ist an Klemme SN und SP and SP ports.
- Seite 7 HAME 25, HAME 35 ENGLISH DEUTSCH LOG. flow/LIN. flow LOG. flow/LIN. flow Fast alle Danfoss Ventile, Almost all Danfoss valves die auf dem Antrieb passen, that fit the actuator haben logaritmische have logarithmic (equal (gleicher Prozentanteil) percentage) flow /position oder Durchfluß/Position characteristic.
- Seite 8 HAME 25, HAME 35 ENGLISH DEUTSCH Reset Reset After the actuator has been Nach Einschalten der Stromversorgung startet connected to power supply, der Regelantrieb den the actuator will start the Selbstanpassungsvorgang. self-adjustment procedure. Die Leuchtdiode blinkt, bis die The indicator LED flashes until Anpassung abgeschlossen ist.
