Installation
Beachten Sie die folgenden Projektierungsregeln:
1.
Schließen Sie keine Nicht-POWERLINK-Geräte (z. B.
einen PC) an einen freien Port an, um eine
Fehlfunktion des gesamten POWERLINK-
Netzwerks zu vermeiden.
2
2
2.
Versorgen Sie in einer Reihentopologie alle
Frequenzumrichter mit Netzspannung oder ein
24-V-DC-externe Spannungsversorgungsmodul,
damit der integrierte POWERLINK-Slave-Regler
arbeiten kann.
3.
Für einen störungsfreien Betrieb des Ethernet
müssen Sie folgende EMV-Schutzmaßnahmen
erfüllen. Die korrekte Handhabung der Motorka-
belabschirmung ist für die Gesamtleistung des
Systems sehr wichtig. Wenn die Regeln nicht
befolgt werden, führt dies zu einem Verlust der
Verbindung und zu einer Fehlfunktion des
Systems. Das Ethernet-Kommunikationskabel darf
sich nicht in der Nähe des Motors und der
Bremswiderstandskabel befinden, um das
Einkoppeln von Hochfrequenzstörungen zwischen
den Kabeln zu vermeiden. Normalerweise genügt
ein Abstand von 200 mm, die Einhaltung des
größtmöglichen Abstands zwischen den Kabeln
wird jedoch empfohlen. Insbesondere wenn Kabel
über größere Entfernungen parallel verlaufen
oder Sie Frequenzumrichter mit größerer Leistung
installier haben, ist dies der Fall. Weitere Informa-
tionen finden Sie in der Norm IEC 61000-5-2:1997.
4.
Lässt sich ein Kreuzen der Kabel nicht vermeiden,
müssen Sie das Ethernet-Kabel in einem Winkel
von 90° über Motor- und Bremswiderstandskabel
führen.
5.
Beachten Sie immer die einschlägigen nationalen
und lokalen Vorschriften und Gesetze, zum
Beispiel im Hinblick auf die Schutzerdung.
10
MCA 123 POWERLINK Produkthandbuch
2.1.6 EMV-Schutzmaßnahmen
Für einen störungsfreien Betrieb des Ethernet müssen Sie
folgende EMV-Schutzmaßnahmen erfüllen. Zusätzliche
Informationen zur EMV finden Sie im VLT
AutomationDrive-Projektierungshandbuch.
HINWEIS
Die korrekte Handhabung der Motorkabelabschirmung
ist für die Gesamtleistung des Systems sehr wichtig.
Wenn Sie die Regeln nicht befolgen, führt dies zu einem
Verlust der Verbindung und zu einer Fehlfunktion des
Systems.

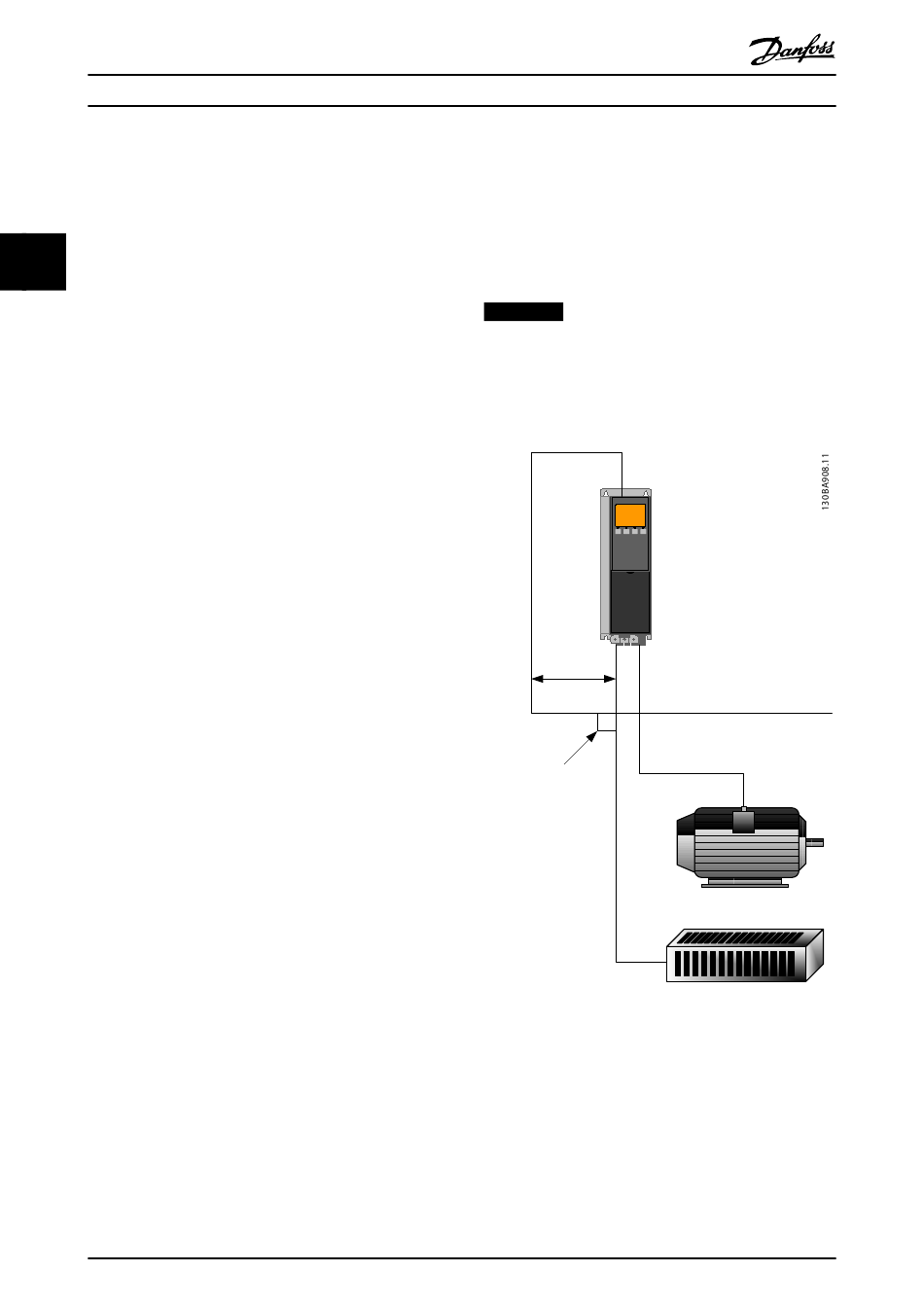

Abbildung 2.20 Korrektes Kreuzen des Ethernet-Kabels
®
MG92C203 - VLT
ist eine eingetragene Marke von Danfoss
min. 200 mm
90 ° crossing
®
Ethernet Cable
