Respirations-Anzeige (AFi)

Die Respirationsanzeige am Cockpit umfasst fol-
gende Elemente:

– Respirations-Parameterfeld

– Respirationskurve
Respirations-Parameterfeld
HINWEIS

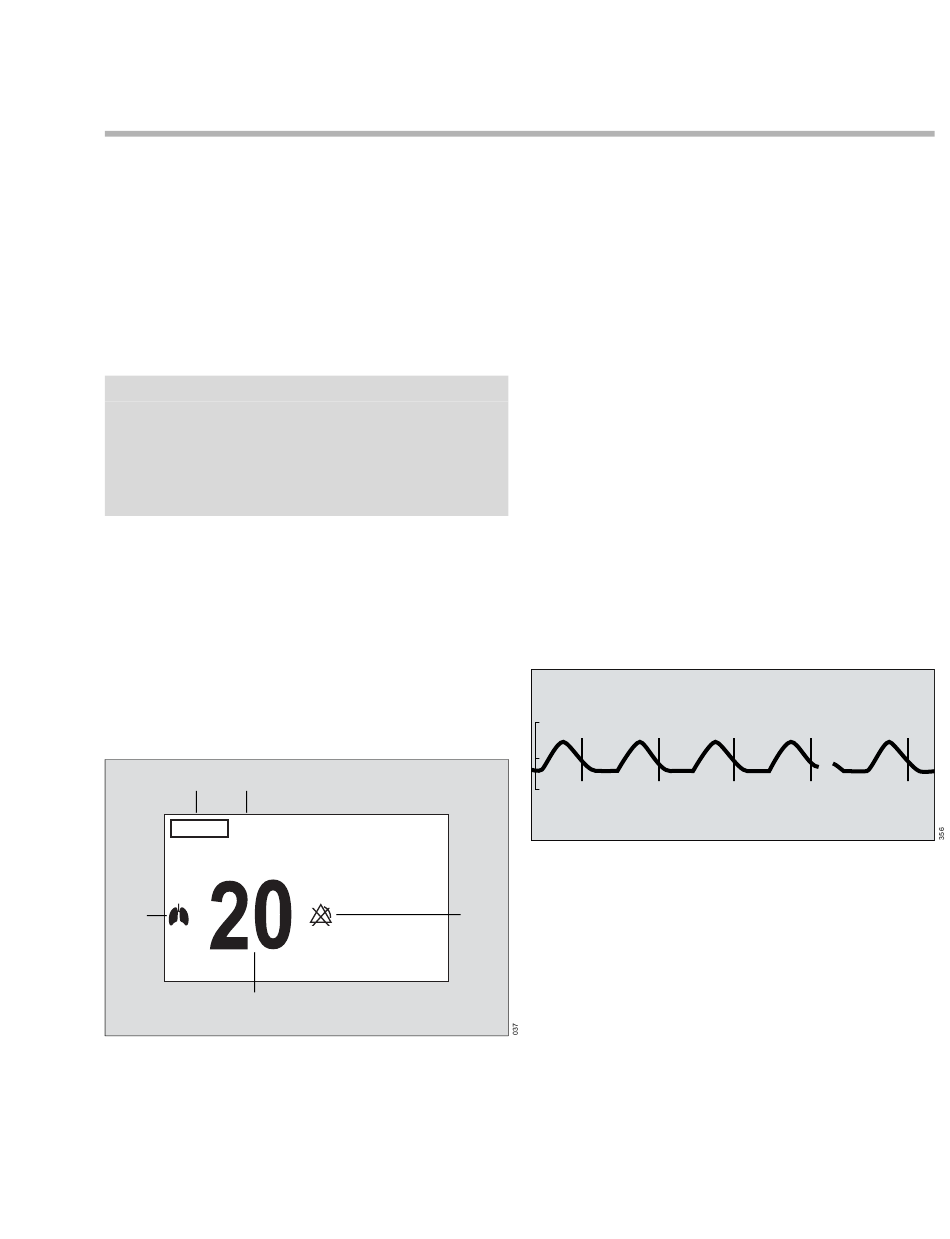

Die folgende Abbildung zeigt ein typisches Para-
meterfeld. Die Anzeige sieht anders aus, wenn
zusätzliche Parameter aktiviert sind. Ausführli-
chere Informationen finden Sie unter „Parameter-
felder" auf Seite 55.
Parameterfelder zeigen die Parameterwerte und
den Alarmstatus der Parameter an. Parameterfel-
der können zudem über technische Bedingungen
informieren, wie beispielsweise Sensordekonnek-
tion. Detaillierte Informationen zum Inhalt der Para-
meterfelder der einzelnen Parameter finden Sie im
Kapitel „Problemlösung" auf Seite 385.
Das Respirations-Parameterfeld umfasst die fol-
genden Elemente:
A
B
E
D
A Kennzeichen für die Atemfrequenz aus Impe-
danzmessung (AFi)
B Maßeinheiten (kann aktiviert/deaktiviert
werden)
Gebrauchsanweisung Infinity Acute Care System – Überwachungsanwendungen SW VG2
Atemfrequenz aus Impedanzmessung (AFi)
C Obere/untere Alarmgrenzen oder durchgestri-
chene Dreiecke, wenn die Alarme deaktiviert
sind
D Atemfrequenzwert
E Lungensymbol, das bei jedem erkannten Atem-
zug blinkt

Respirationsmarkierungen

Respirationsmarkierungen geben den Zeitpunkt
der Erkennung des Atemzugs an, nicht den Beginn
oder das Ende des Atemzugs. Wenn Respirations-
markierungen auch bei Artefakten angezeigt wer-
den, setzen Sie den Respirations-Messmodus auf
manuell und passen Sie die Schwelle für die Atem-
zugerkennung so an, dass nur gültige Atemzüge
gezählt werden.
Die folgende Abbildung zeigt, wie weiße vertikale
Markierungen auf der Respirationskurve jeden
erkannten Atemzug angeben.
Respirationsmarkierungen werden nicht über das
Infinity-Netzwerk übertragen.
C
Informationen zum Aktivieren bzw. Deaktivieren
der Anzeige der Respirationsmarkierungen finden
Sie auf Seite 211.
