Systemübersicht
Übersicht
Diese Gebrauchsanweisung beschreibt das
Cockpit (Medical Cockpit
und Benutzerschnittstelle des Infinity Acute Care
System – Überwachungsanwendungen (IACS).
Diese Gebrauchsanweisung beschreibt insbeson-
dere die Einrichtung und die Funktionen des
Cockpits. Ausführliche Informationen zum Patien-
tenmonitor M540 finden Sie in der Gebrauchsan-
weisung Infinity Acute Care System – Infinity M540.
Erläuterung einiger in dieser Gebrauchsanweisung
verwendeter Begriffe:
– Cockpit – Das Infinity C700 Medical Cockpit
oder das Infinity C500 Medical Cockpit
– M540 – Die Infinity M540 Transportkomponente
und der Patientenanschlusspunkt des IACS.
– M500 – Die Infinity M500 Docking Station, die
den M540 hält, für die Kommunikation zwischen
dem M540 und dem Cockpit sorgt und die Bat-
terie im M540 lädt.
– PS250 – Der Infinity PS250 Comm Hub
– P2500 – Der Infinity P2500 Communicati-
ons Hub
– Andocken des M540 – Der Vorgang des
Einsetzens des M540 in den M500.

Infinity Medical Cockpit (Cockpit)

Das Cockpit ist die primäre Anzeige und die
Benutzerschnittstelle für das IACS. Es ist in den
folgenden Größen verfügbar:
– C500: 43 cm (17 Zoll) Breitbild
– C700: 50 cm (20,1 Zoll) Breitbild
Eine ausführliche Beschreibung der Vorder- und
Rückseite des Cockpits finden Sie in der
Gebrauchsanweisung Infinity Acute Care System –
Infinity Medical Cockpit.
24 Gebrauchsanweisung Infinity Acute Care System – Überwachungsanwendungen SW VG2
TM
), die primäre Anzeige
– Abdocken des M540 – Das Entnehmen des
M540 aus dem M500 zum Zweck des Patien-
tentransports.

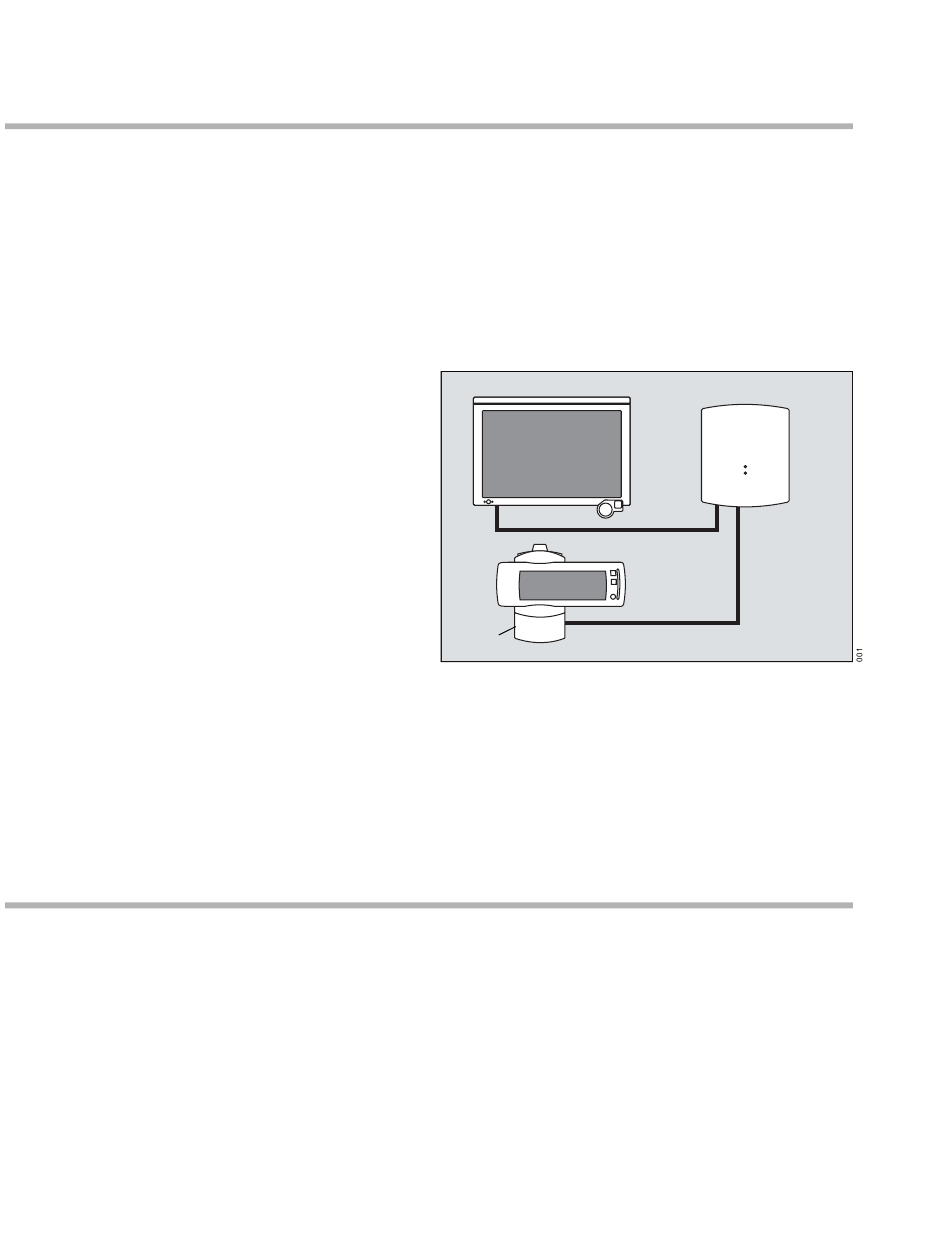

Die folgende Abbildung zeigt die grundlegenden
Komponenten des IACS. Darüber hinaus können
Sie unterschiedliche Hardware anschließen, um
die Anzeige- und Monitoring-Funktionen zu erwei-
tern (siehe „Zusätzliche Hardware" auf Seite 27).
A
D
C
A C500 / C700
B PS250 oder P2500
C M500
D M540
B
