3 Installieren
3

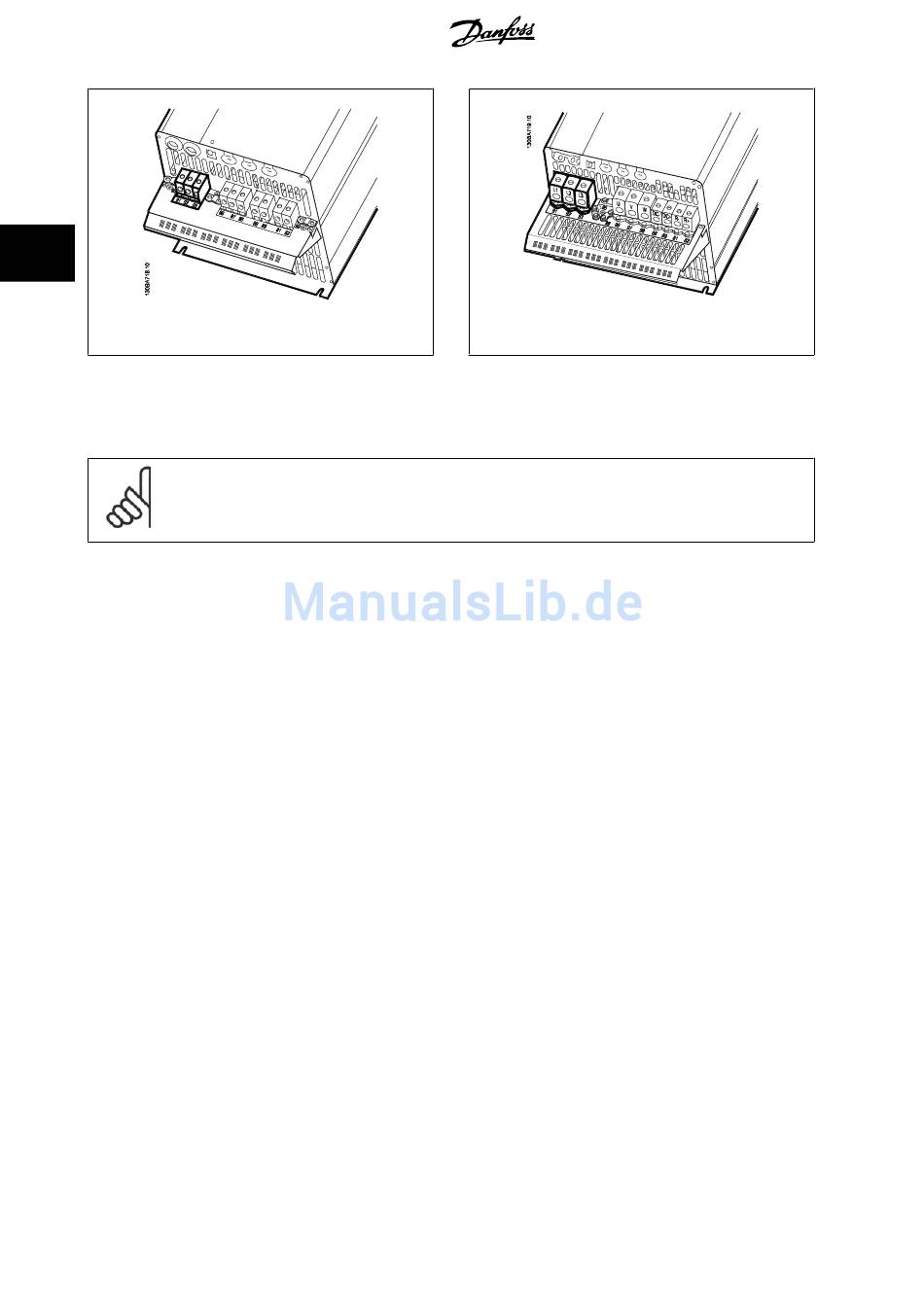

Abbildung 3.6: Netzanschluss für Baugröße C3 (IP20):
In der Regel werden ungeschirmte Kabel als Leistungskabel verwendet.

3.3.3 Motoranschluss

ACHTUNG!
Das Motorkabel muss abgeschirmt sein. Bei Verwendung eines nicht abgeschirmten Kabels sind einige EMV-Anforderungen nicht erfüllt.
Verwenden Sie ein abgeschirmtes Motorkabel, um die Anforderungen der EMV-Richtlinie einzuhalten. Nähere Informationen finden Sie
unter EMV-Prüfergebnisse
Hinweise zu korrekten Maßen von Motorkabelquerschnitt und -länge finden Sie im Kapitel Allgemeine technische Daten.
Abschirmung von Kabeln: Vermeiden Sie die Installation mit verdrillten Abschirmungsenden (Pigtails), die hochfrequent nicht ausreichend wirksam
sind. Wenn der Kabelschirm unterbrochen werden muss (z. B. um ein Motorschütz oder einen Reparaturschalter zu installieren), muss die Abschirmung
an der Unterbrechung mit der geringstmöglichen HF-Impedanz fortgeführt werden.
Schließen Sie den Motorkabelschirm am Schirmblech des Frequenzumrichters und am Metallgehäuse des Motors an.
Stellen Sie die Schirmungsverbindungen mit einer möglichst großen Kontaktfläche (Schirmbügel) her. Dies kann unter Verwendung des im Lieferumfang
des Frequenzumrichters enthaltenen Zubehörs erfolgen.
Wenn der Kabelschirm unterbrochen werden muss (z. B. um einen Reparaturschalter oder ein Motorrelais zu installieren), muss die Abschirmung an der
Unterbrechung mit der geringstmöglichen HF-Impedanz fortgeführt werden.
Kabellänge und -querschnitt: Der Frequenzumrichter wurde mit einer bestimmten Kabellänge und einem bestimmten Kabelquerschnitt getestet. Wird
der Kabelquerschnitt erhöht, so erhöht sich auch der kapazitive Widerstand des Kabels – und damit der Ableitstrom –, sodass die Kabellänge dann
entsprechend verringert werden muss. Das Motorkabel muss möglichst kurz sein, um Rauschen und Ableitströme auf ein Minimum zu beschränken.
Taktfrequenz: Wenn der Frequenzumrichter zusammen mit einem Sinusfilter verwendet wird, um die Störgeräusche des Motors zu reduzieren, muss
die Taktfrequenz in Par. 14-01
1. Montieren Sie das Abschirmblech unten am Frequenzumrichter mit den Schrauben und Unterlegscheiben aus dem Montagezubehör.
2. Schließen Sie die drei Phasen des Motorkabels an den Klemmen 96 (U), 97 (V), 98 (W) an.
3. Schließen Sie den PE-Leiter mit der passenden Schraube aus dem Zubehör an Klemme 99 auf dem Abschirmblech an.
4. Stecken Sie die Motor-Anschlussstecker mit den Klemmen 96 (U), 97 (V) und 98 (W) auf die Klemmen mit der Bezeichnung MOTOR (bis 7,5
kW).
5. Befestigen Sie das abgeschirmte Kabel mit Schrauben und Unterlegscheiben aus dem Montagezubehör am Abschirmblech.
Alle dreiphasigen Standard-Asynchronmotoren können an den Frequenzumrichter angeschlossen werden. Normalerweise wird für kleine Motoren Stern-
schaltung verwendet (230/400 V, Y), Größere Motoren sind in der Regel mit Dreieckschaltung angeschlossen (400/690 V, Δ). Schaltungsart (Stern/
Dreieck) und Anschlussspannung sind auf dem Motortypenschild angegeben.
20
.
Switching Frequency
entsprechend der Angabe zu dem verwendeten Sinusfilter eingestellt werden.
