3 Installieren

3.5.1 Elektrische Installation, Steuerkabel

3

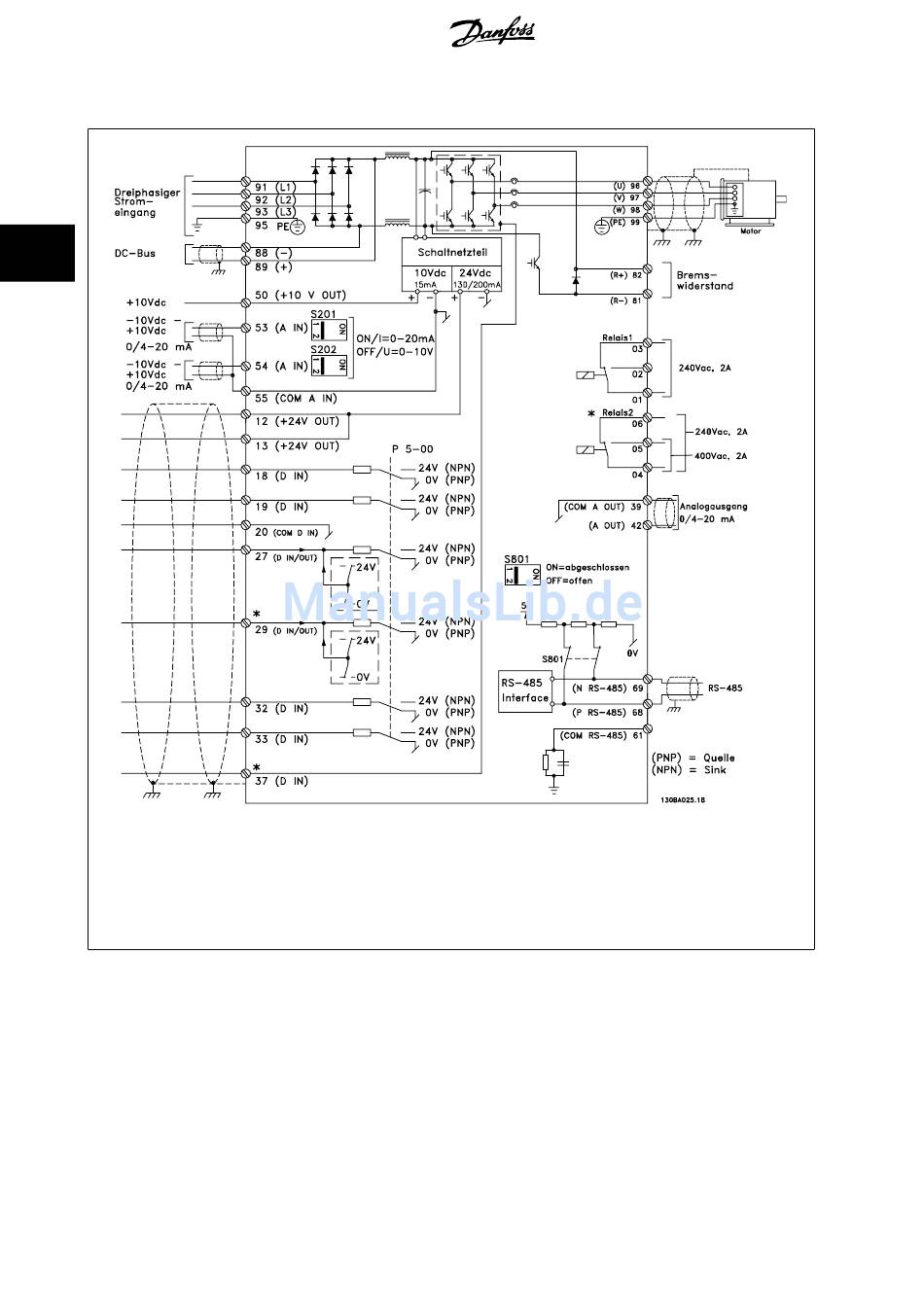

Abbildung 3.21: Übersicht über alle elektrischen Klemmen (ohne Optionen).
A = Analog, D = Digital
Klemme 37 wird für die Funktion Sicherer Stopp verwendet. Anweisungen zur Installation von
Stopp installieren
im Projektierungshandbuch.
* Klemme 37 ist im FC 301 nicht enthalten (Ausnahme: FC 301 A1, dieser verfügt über die Funktion Sicherer Stopp).
Relais 2 und Klemme 29 haben im FC 301 keine Funktion.
Sehr lange Steuerkabel und Analogsignale können in seltenen Fällen und je nach Installation infolge von Rauschen von den Netzstromkabeln zu 50/60
Hz-Brummschleifen führen.
In diesem Fall sollte getestet werden, ob durch einseitiges Auflegen des Kabelschirms bzw. durch Verbinden des Kabelschirms über einen 100-nF-Kon-
densator mit Masse eine Besserung herbeigeführt werden kann.
Die Digital- und Analogein- und -ausgänge müssen getrennt an die Gleichtakteingänge des Frequenzumrichters (Klemme 20, 55, 39) angeschlossen
werden, damit Erdströme von beiden Gruppen die anderen Gruppen nicht beeinträchtigen. Beispielsweise kann das Schalten eines Digitaleingangs das
Analogeingangssignal stören.
30
®
MG.33.AC.03 - VLT ist eine eingetragene Marke von Danfoss.
®
VLT AutomationDrive FC 300 Produkt-
Sicherer Stopp
finden Sie im Abschnitt
handbuch
Sicherer
