3 Installieren
3

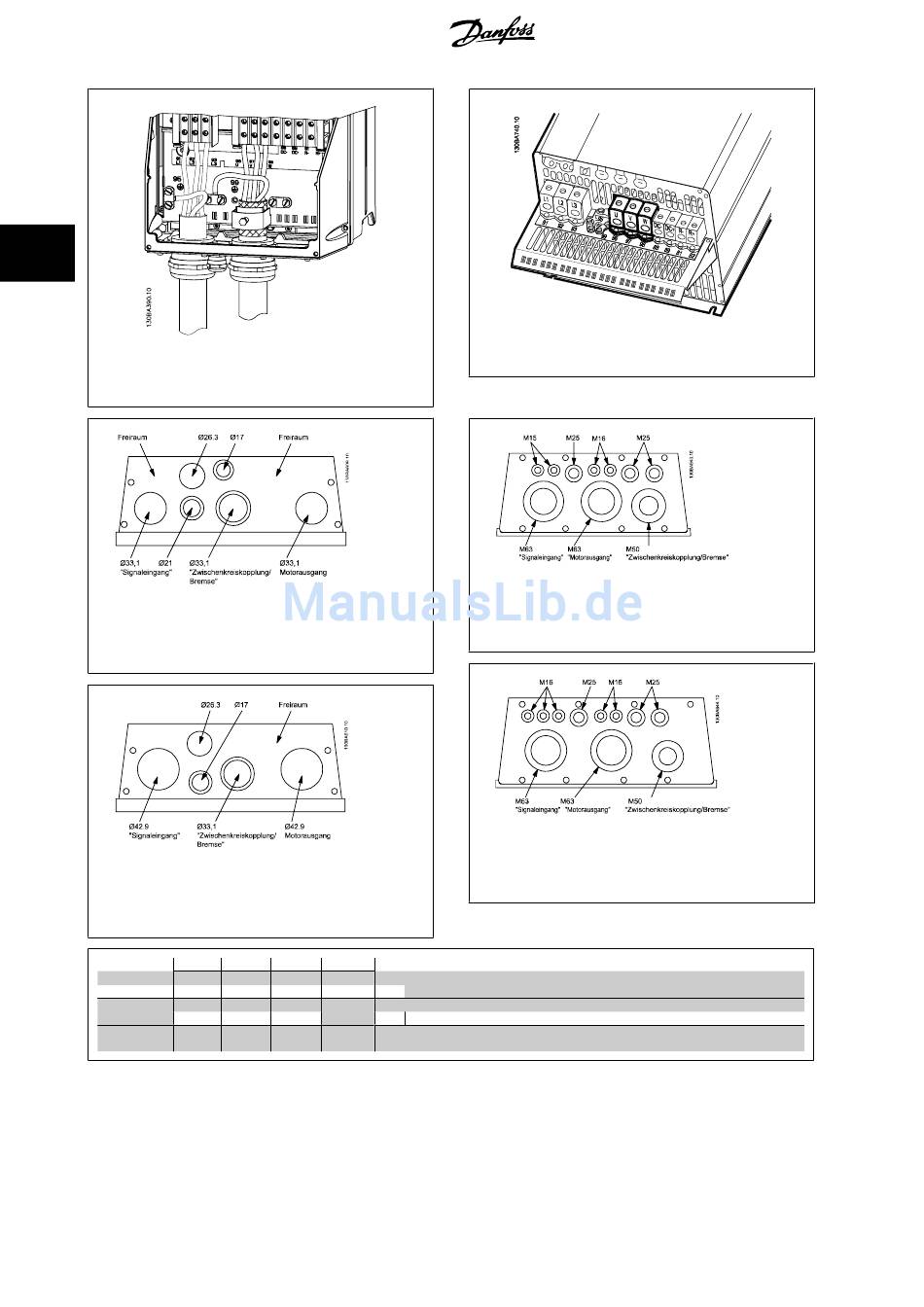

Abbildung 3.13: Motoranschluss für Baugröße C1 und C2
(IP21/NEMA 1 und IP55/66/NEMA 12)
Abbildung 3.15: Kabeleinführungsöffnungen für Baugröße
B1. Die vorgeschlagene Verwendung der Öffnungen ist eine
reine Empfehlung, und es sind andere Lösungen möglich.
Abbildung 3.16: Kabeleinführungsöffnungen für Baugröße
B2. Die vorgeschlagene Verwendung der Öffnungen ist eine
reine Empfehlung, und es sind andere Lösungen möglich.
Klemme Nr. 96
U
U1
W2
U1
1) Schutzleiteranschluss
22
97 98 99
V W Motorspannung 0-100 % der Netzspannung
PE 1)
3 Drähte aus Motor
V1 W1 Dreieckschaltung
PE 1)
U2 V2 6 Drähte aus Motor
V1 W1 PE 1) Sternschaltung (U2, V2, W2)
U2, V2, W2 sind getrennt miteinander zu verbinden.
MG.33.AC.03 - VLT
®
VLT
Abbildung 3.14: Motoranschluss für Baugröße C3 und C4.
Abbildung 3.17: Kabeleinführungsöffnungen für Baugröße
C1. Die vorgeschlagene Verwendung der Öffnungen ist eine
reine Empfehlung, und es sind andere Lösungen möglich.
Abbildung 3.18: Kabeleinführungsöffnungen für Baugröße
C2. Die vorgeschlagene Verwendung der Öffnungen ist eine
reine Empfehlung, und es sind andere Lösungen möglich.
®
