3 Installieren

3.2 Mechanische Installation

3.2.1 Mechanische Installation
Alle IP20-Baugrößen sowie die IP21/IP55-Baugrößen mit Ausnahme von A1*, A2 und A3 eignen sich zur Installation nebeneinanderFrequenzumrichter
in offener Gehäuseausführung IP20 und mit Schutzart NEMA 12 und NEMA 4 können nebeneinander befestigt werden.
3
Wenn die IP21-Gehäuseabdeckung in Verbindung mit Gehäuse A1, A2 oder A3 verwendet wird, muss zwischen den Frequenzumrichtern ein Abstand von
mindestens 50 mm eingehalten werden.

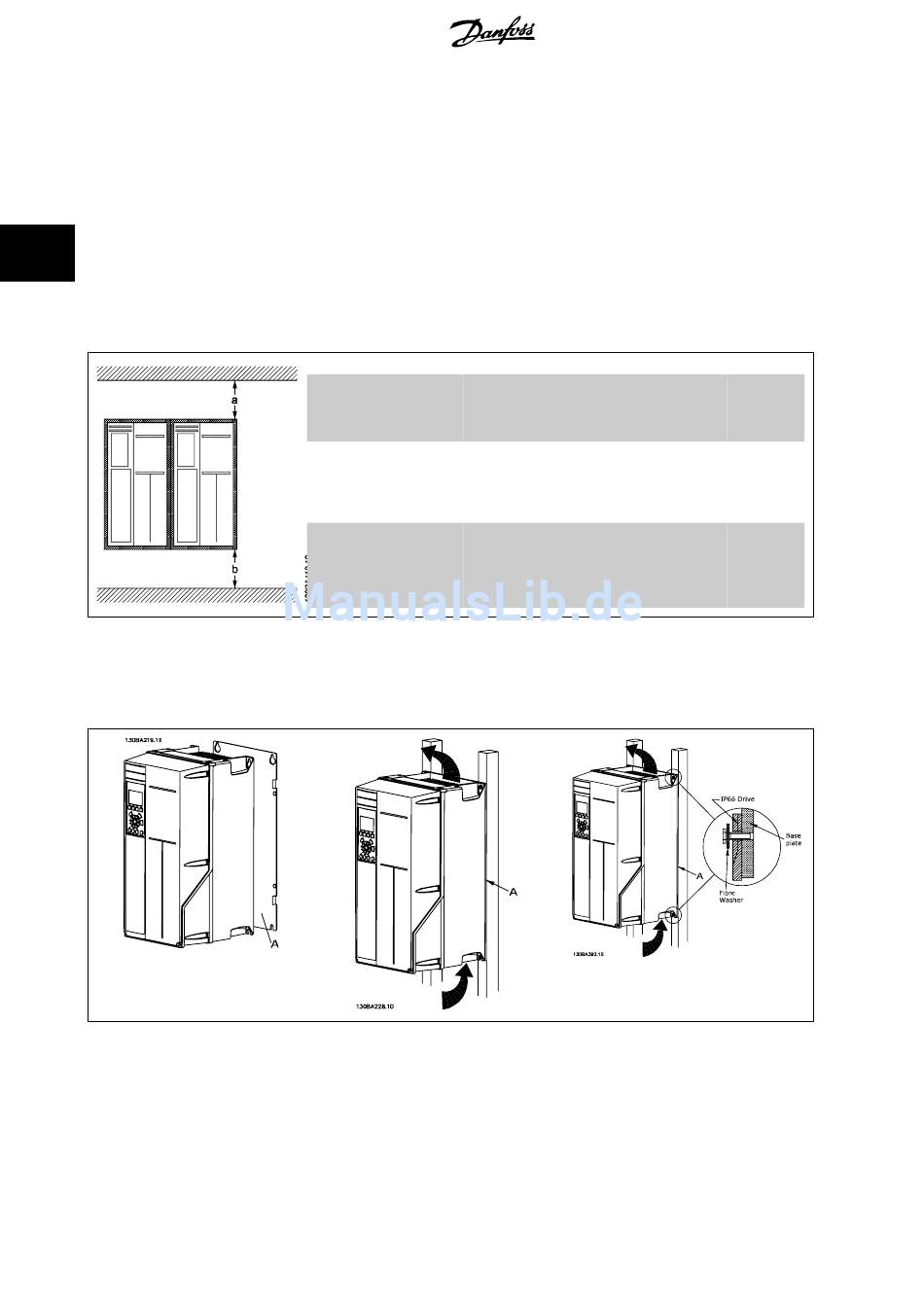

Für optimale Kühlbedingungen muss über und unter dem Frequenzumrichter freier Luftdurchlass gewährleistet sein. Siehe nachstehende Tabelle.
Tabelle 3.2: * nur FC 301!
1. Sehen Sie die Befestigung gemäß den Angaben zu den Montagelöchern vor.
2. Verwenden Sie geeignete Schrauben für die Oberfläche, auf der der Frequenzumrichter montiert wird. Achten Sie auf ebene Auflage des Kühl-
körpers und ziehen Sie alle vier Schrauben gut an.
Tabelle 3.3: Bei der Montage von Baugrößen A5, B1, B2, B3, B4, C1, C2, C3 und C4 auf einer nicht stabilen Wand muss der Frequenzumrichter wegen
unzureichender Kühlluft über dem Kühlkörper mit einer Rückwand A versehen werden.
14
Platz für Luftzirkulation bei verschiedenen Baugrößen
Bau-
A1* A2 A3 A5
größe:
a
100 100 100 100
(mm):
b
100 100 100 100
(mm):
®
MG.33.AC.03 - VLT ist eine eingetragene Marke von Danfoss.
®
VLT AutomationDrive FC 300 Produkt-
B1 B2 B3 B4 C1
200 200 200 200 200
200 200 200 200 200
handbuch
C2 C3 C4
225 200 225
225 200 225
