3.2.2 Servomoteur avec électronique intégrée
(réglage analogique)
1, SL 2 3
L SET
R
1, SR

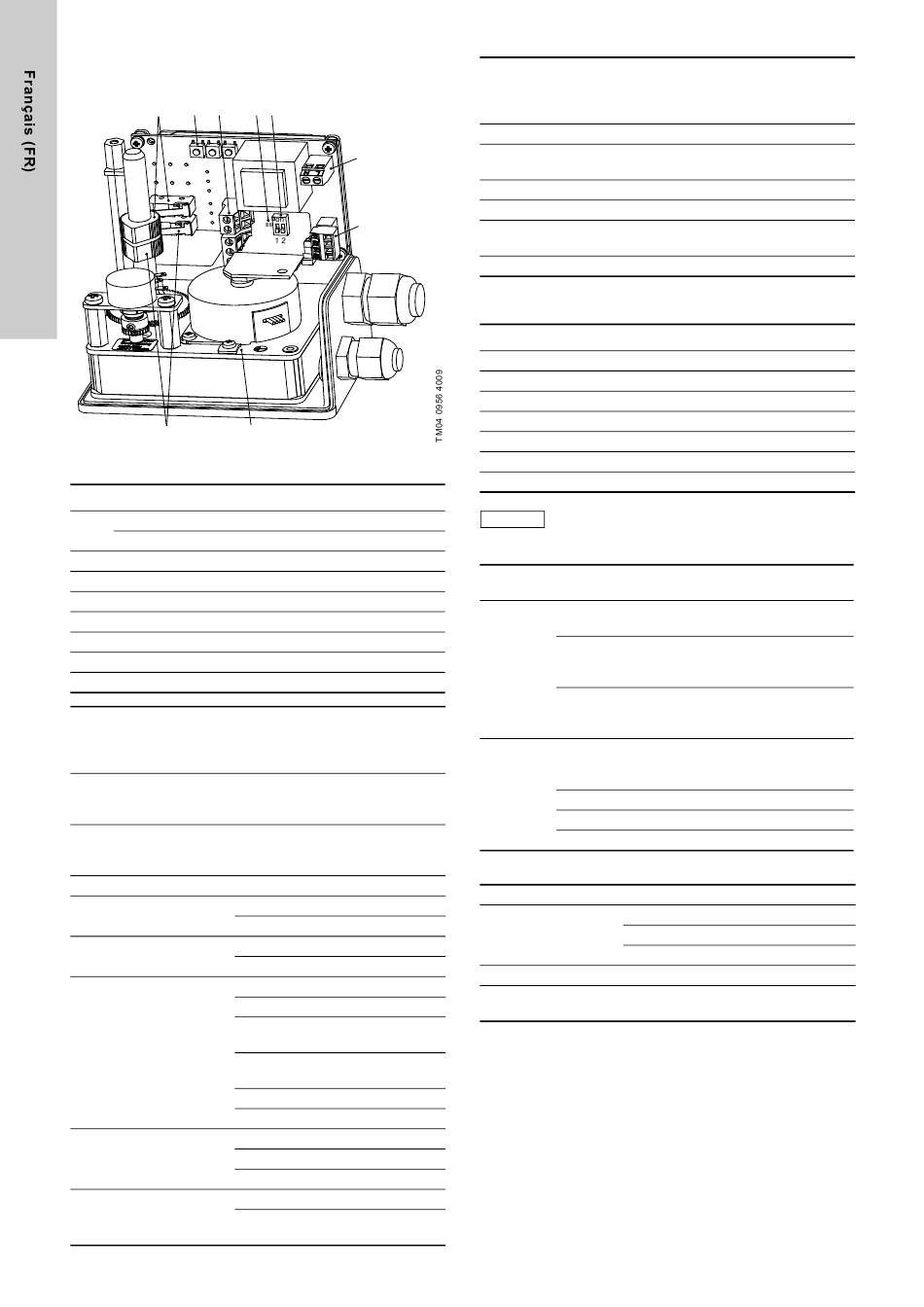

Fig. 14 Servomoteur avec commande analogique
Pos. Description
SR, came d'interrupteur de fin de course min.
1
SL, came d'interrupteur de fin de course max.
2 Touches de programmation
3 Sortie d'alarme
4 Diodes électroluminescentes
5 Commutateur DIP
6 Bornes de raccordement secteur
7 Bornes de raccordement au signal analogique
8 Borne de terre
220-240 V ± 10 %, 50/60 Hz ± 5 %,
100 % ED (standard)
Tension secteur
110-120 V ± 10 %, 50/60 Hz ± 5 %,
24 V AC ± 10 %, 50/60 Hz ± 5 %,
30 mA (à 230 V),
Courant nominal 60 mA (à 115 V),
240 mA (à 24 V)
Capacité de charge de
l'interrupteur de fin de 2 A à 250 V
course
Puissance absorbée env. 2 VA
Réglage analogique
Variante de commande
Entrée/sortie
4-20 mA (réglage standard)
Entrée, sortie de signal
0-20 mA (réglable)
4(0) - 20 mA (DC)
Charge 250 Ω
Protection contre la surcharge
25 mA
Entrée valeur de consigne
Protection contre les inversions de
polarité jusqu'à -25 mA
Protection ESD, filtre d'entrée
Résolution : 10 bits
4(0) - 20 mA
Sortie valeur réelle Charge max. 500 Ω
Résolution : 10 bits
Courant de sortie : 4-20 mA
Capacité de charge
Tension minimale en cas de
de la sortie du signal
rupture de câble 10 V
82
4 5
6
7
8
220-240 V ± 10 %, 50/60 Hz ± 5 %,
100 % ED (standard)
Tension secteur
110-120 V ± 10 %, 50/60 Hz ± 5 %,
24 V AC ± 10 %, 50/60 Hz ± 5 %,
Potentiomètre 1000 Ω
90 s pour 270 ° à 50 Hz
Temps de réglage
75 s pour 270 ° à 60 Hz
Angle de réglage max. 270 °
Protection IP65
Température ambiante
0 °C à 60 °C
admise
Poids 2,6 kg
3.2.3 Indication à distance manuelle/automatique de la
position de la tige de réglage de la vanne de débit
Capacité de chargement du contact Reed
Puissance commutée
Courant commuté
Tension commutée
Courant en service continu
Résistance des contacts
Tension disruptive
Classe de protection
Nota L'interrupteur est fermé en position automatique.
3.2.4 Vacuomètre avec capteurs de seuil
Plage de
-10 à 0 m WS rel.
mesure
contacts démultipliés S 21 conformément à
DIN 16085 (E)
1er capteur de seuil : contact à ouverture (s'ouvre
Sorties de
lorsque la valeur spécifiée est dépassée dans le
capteurs de
sens des aiguilles d'une montre)
seuil
2e capteur de seuil : contact à fermeture (se ferme
lorsque la valeur spécifiée est dépassée dans le
sens des aiguilles d'une montre)
charge en
tension
ohms
Charge de
contacts
230 V CA 45 mA
admissible
110 V CA 90 mA
24 V CC 200 mA
3.2.5 Capteurs de vide
Plage de mesure -1 à 0 bar rel.
4-20 mA
Sortie courant 4 mA sont équivalents à -1 bar
20 mA sont équivalents à 0 bar
Alimentation électrique 24 V CC
Câble nécessaire pour
2 fils, blindé, réf. 96687719 (321-130)
le signal de courant
max. 10 W
max. 0,5 A
max. 200 V (CC)
1,0 A
150 mΩ
min. 250 V (CC)
IP65
charge inductive en cas
de courant alternatif
(cos > 0,7)
25 mA
45 mA
-
