3.2.6 Ölçme dönüştürücüsü
1:10
% 10 altındaki dozlama akışlarında
hassas ölçüm mümkün değildir.
Ölçme aralığı
Dozlama akışı % 0 olduğunda
muhtemelen 4 mA akım sinyaline
ulaşılamaz.
Lineerlikten sapma < ± % 4, ölçme aralığının üst sınırından
4-20 mA
Akım çıkışı 4 mA, % 0 dozlama akışına eşittir
20 mA, % 100 dozlama akışına eşittir
Güç kaynağı 24 V DC
Maksimum yük 600 Ω
Güç tüketimi > 0,5 W
Koruma sınıfı IP65
Müs. çevre sıcaklığı 0 °C - +60 °C
3.2.7 Ölçme ve Elektronik Kontrol Conex
• Ölçme yükselteçleri ve kontrol ünitesi Conex
®
kontrol ünitesi Conex DIS-2Q kullanım kılavuzuna bakın

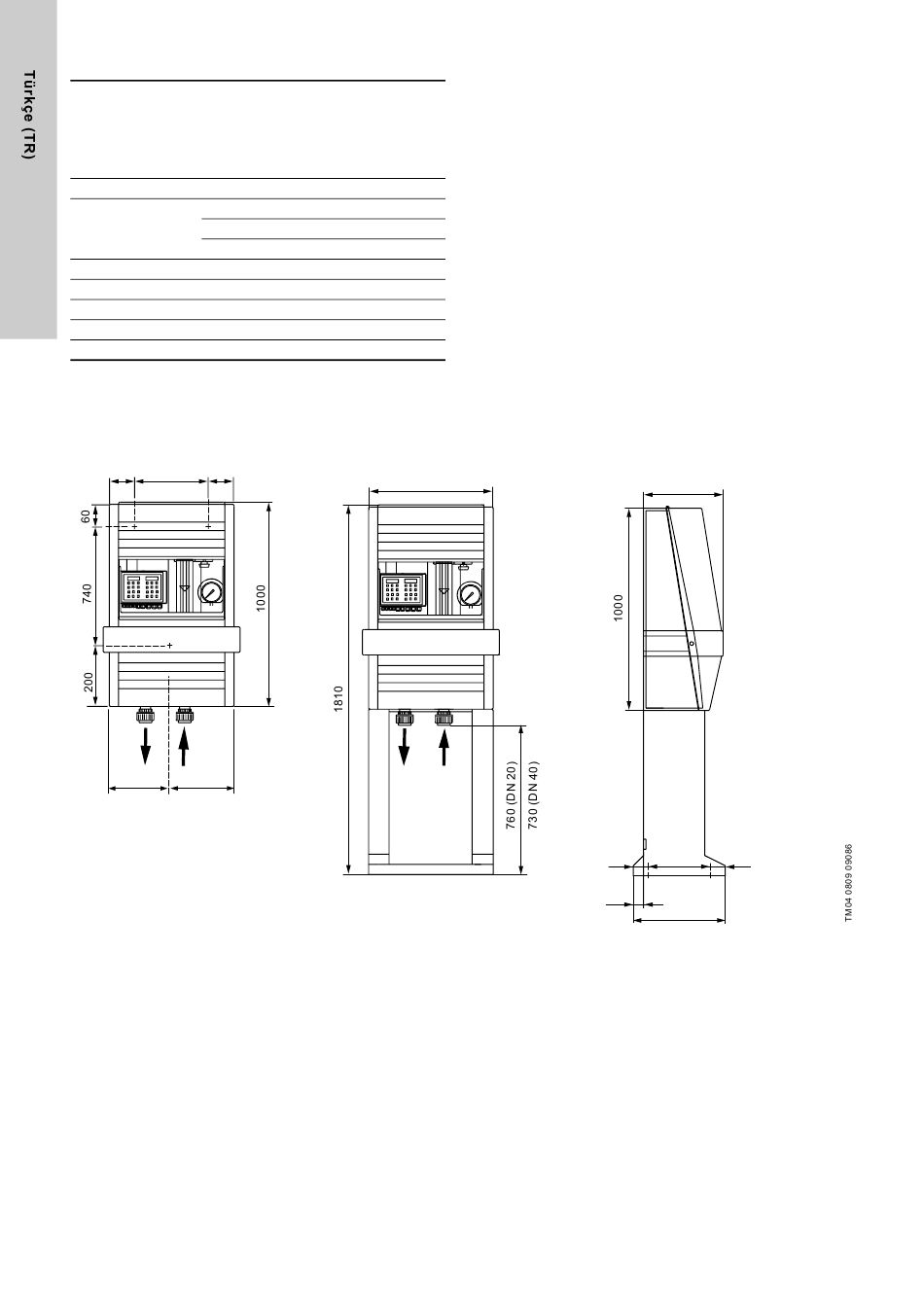

3.3 Ölçekli çizim
52,5 52,5
505
325 325
Şekil 15 Ölçekli çizimler - VGS-141, VGS-143 ve VGS-145 gaz dozlama sistemleri
200
®
DIA-2Q veya
610
390
30 375 45
50
450
