6. Χειρισμός
6.1 Περιγραφή του συστήματος
4
3
2
1

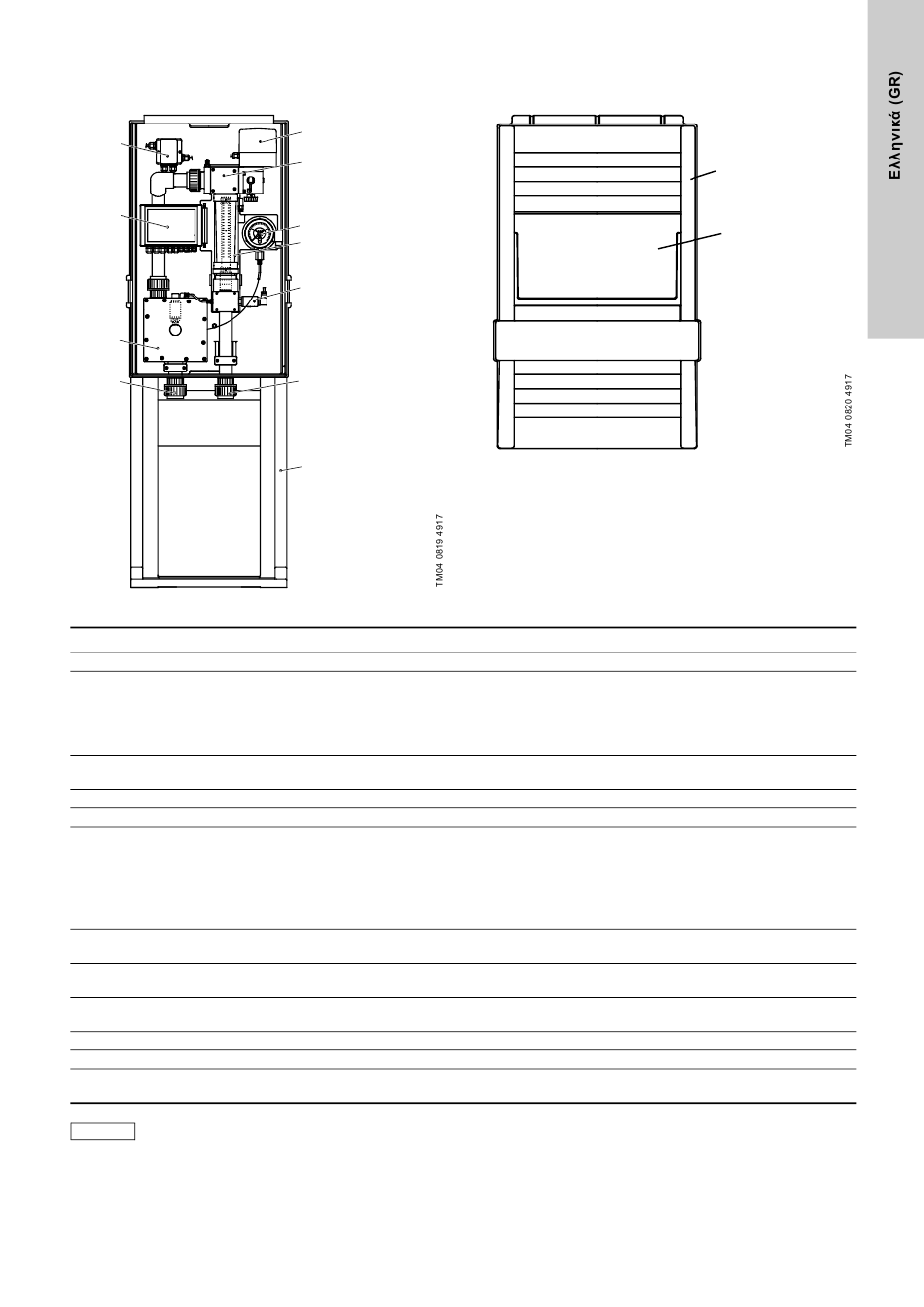

Σχ. 30 Λειτουργικό διάγραμμα VGS-141, -143, -145
Στοιχείο Εξάρτημα
1 Αγωγός προς τον εγχυτήρα
2 Ρυθμιστής διαφορικής πίεσης
3 Ηλεκτρονικά (επιλογή)
4 Κιβώτιο σύσφιξης (επιλογή)
5 Κινητήρας ελέγχου
6 Βαλβίδα δοσομέτρησης
7 Σωλήνας μέτρησης
8 Μετρητής κενού
Αισθητήρας για την υποπίεση λειτουργίας
9
(προαιρετικά)
10 Αγωγός από το ρυθμιστή υποπίεσης
11 βάση
17 Μπροστινό κάλυμμα (17) για αφαίρεση,
18 με ανοιγόμενο διαφανές φύλλο (18)
Η βαλβίδα δοσομέτρησης δεν είναι βαλβίδα
Προσοχή
αποκοπής που κλείνει τέλεια!
5
6
8
7
9
10
11
Περιγραφή
Ρυθμίζει τη διαφορά των πιέσεων πριν και μετά τη βαλβίδα δοσομέτρησης σε μια
σταθερή τιμή
• Η ρυθμισμένη ροή δοσομέτρησης παραμένει σταθερή ακόμη και όταν η
υποπίεση στον εγχυτήρα παρουσιάζει διακυμάνσεις.
• με ηλεκτρονικό αισθητήρα υποπίεσης (επιλογή)
Ενισχυτής μέτρησης συγκέντρωσης χλωρίου Conex
• ενισχύει το σήμα του προαιρετικού στοιχείου μέτρησης
Ρύθμιση της επιθυμητής ροής αερίου
• χειροκίνητα με το χειροτροχό
ή
• αυτόματα με έναν ηλεκτρονικό σερβοκινητήρα (5) (επιλογή)
• ο σερβοκινητήρας μπορεί προαιρετικά να διαθέτει είσοδο σήματος 4-20 mA για
αναλογικό έλεγχο (δεν χρειάζονται άλλα ηλεκτρονικά)
Εμφανίζει τη ροή αερίου
• με μαγνητικό εντοπισμό θέσης πλωτήρα (προαιρετικά)
Εμφανίζει την υποπίεση του εγχυτήρα
• με επαφές ορίου (επιλογή)
Για τη μέτρηση της υποπίεσης στην είσοδο του συστήματος δοσομέτρησης αερίου
Σχ. 31 Μπροστινό κάλυμμα για αφαίρεση, με ανοιγόμενο
διαφανές φύλλο
17
18
® ®
DIA-2Q ή Conex DIS-2Q
