3.2.2 Сервопривод со встроеным электронным
оборудованием (аналоговое регулирование)
SL
1, 2 3
L SET
R
SR
1,

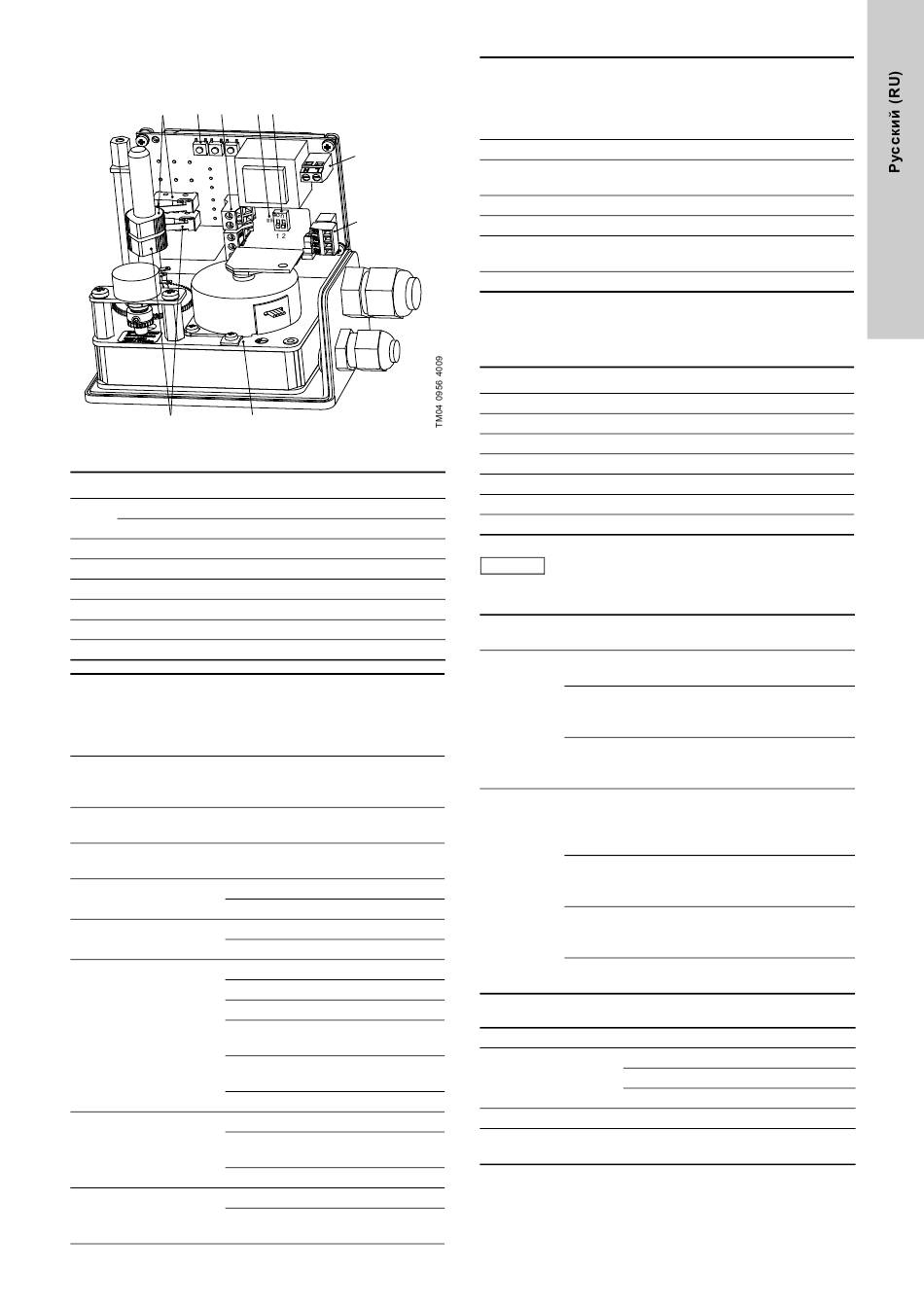

Рис. 14 Сервопривод с аналоговым управлением
Поз. Описание
SR, кулачок концевого выключателя мин.
1
SL, кулачок концевого выключателя макс.
2 Программируемые кнопки
3 Сигнальный выход
4 Светодиоды
5 DIP-переключатель
6 Сетевые соединительные зажимы
7 Соединительные зажимы аналогового сигнала
220-240 В ± 10 %, 50/60 Гц ± 5 %,
100 % ED (стандарт)
Сетевое напряжение 110-120 В ± 10 %, 50/60 Гц ± 5 %,
24 В перем. тока ± 10 %, 50/60 Гц
± 5 %,
30 мА (при 230 В),
Номинальный ток 60 мА (при 115 В),
240 мА (при 24 В)
Допустимая нагрузка
2 А при 250 В
концевого выключателя
Потребляемая
Примерно 2 ВА
мощность
Аналоговое регулирование
Вариант управления
Вход/выход
4-20 мА (настройки по умолчанию)
Сигнальный вход и
выход
0-20 мА (переключаемый)
4(0) - 20 мА (пост. тока)
Сопротивление нагрузки 250 Ω
Защита от перегрузки 25 мА
Вход заданного
Защита от неправильной
значения
полярности до -25 мА
Защита от электростатического
разряда, входной фильтр
Разрешение: 10 бит
4(0) - 20 мА
Выход заданного Макс. сопротивление нагрузки
значения 500 Ω
Разрешение: 10 бит
Выходной ток: 4-20 мА
Нагрузочная
способность
Минимальное напряжение при
сигнального выхода
обрыве провода 10 В
4 5
6
7
8
220-240 В ± 10 %, 50/60 Гц ± 5 %,
100 % ED (стандарт)
Сетевое напряжение 110-120 В ± 10 %, 50/60 Гц ± 5 %,
24 В перем. тока ± 10 %, 50/60 Гц
± 5 %,
Потенциометр 1000 Ω
Время 90 с для 270 ° при 50 Гц
позиционирования 75 с для 270 ° при 60 Гц
Установочный угол Макс. 270 °
Класс защиты IP65
Доп. температура
от 0 °C до 60 °C
окружающей среды
Вес 2,6 кг
3.2.3 Дистанционная индикация ручного/автоматического
положения установочного винта клапана
регулировки уровня
Нагрузочные характеристики язычкового контакта
Коммутируемая мощность
Коммутируемый ток
Коммутируемое напряжение
Ток переноса
Контактное сопротивление
Пробивное напряжение
Степень защиты
Переключатель замкнут в автоматическом
Указание
положении!
3.2.4 Вакуумметр с предельными контактами
Диапазон
от -10 до 0 м WS рел.
измерения
Контакты замедленного действия S 21,
соответствуют DIN 16085 (E)
Выходные 1-й предельный контакт работает на
данные размыкание (размыкается при прохождении
предельных заданного значения по часовой стрелке)
контактов
2-й предельный контакт работает на
замыкание (замыкается при прохождении
заданного значения по часовой стрелке)
напряжение
230 В
Допустимая
переменного
контактная
тока
нагрузка
110 В
переменного
тока
24 В пост.
тока
3.2.5 Вакуумные датчики
Диапазон измерения от -1 до 0 бар отн.
4-20 мА
Выходной ток 4 мА соответствует -1 бару
20 мА соответствует 0 бар
Источник питания 24 В пост. тока
Обязательный кабель 2-проводной, экранированный, заказ
для токового сигнала: № 96687719 (321-130)
Макс. 10 Вт
Макс. 0,5 A
Макс. 200 В (пост. тока)
1,0 A
150 мΩ
Мин. 250 В (пост. тока)
IP65
индуктивная
омическая нагрузка для
нагрузка переменного тока
(cos > 0,7)
45 мА 25 мА
90 мА 45 мА
200 мА -
