6. Эксплуатация
6.1 Описание системы
4
3
2
1

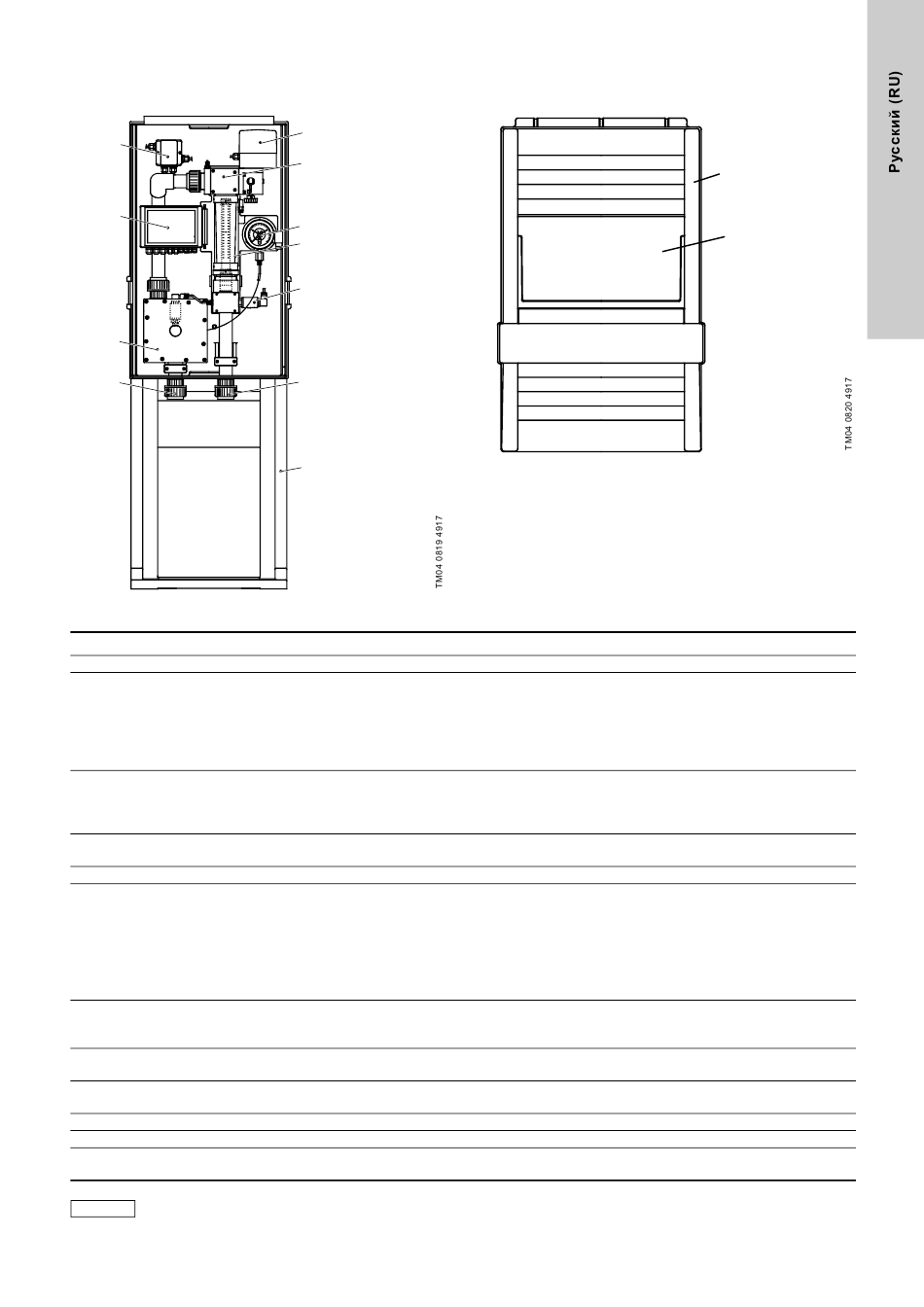

Рис. 30 Функциональная схема систем VGS-141, -143, -145
Позиция Компонент
1 Линия, подключаемая к инжектору
2 Регулятор перепада давления
3 Электронный блок (дополнительно)
Распределительная коробка
4
(дополнительно)
5 Серводвигатель
6 Клапан регулировки уровня
7 Измерительная трубка
8 Вакуумметр
9 Вакуумные датчики (дополнительно)
10 Линия, идущая от вакуумного регулятора
11 Опора
17 Съемный передний кожух (17) с откидной
18 смотровой заслонкой (18)
Клапан регулировки уровня не является
Внимание
полностью закрывающим отсечным клапаном!
5
6
8
7
9
10
11
Описание
Предназначен для регулировки разности давлений до и после клапана
регулировки уровня, устанавливая постоянный уровень.
• Отрегулированный поток дозировки остается постоянным при
флуктуациях вакуумного инжектора.
• Возможно использование с электронным вакуумным датчиком
(дополнительно)
Усилитель для измерения концентрации хлора Conex
®
Conex DIS-2Q
• Предназначен для усиления сигнала дополнительной измерительной
ячейки
Настройка требуемого потока газа
• Ручная с помощью ручки
• Автоматическая с помощью электронного серводвигателя (5)
(дополнительно)
• Серводвигатель дополнительно может быть оборудован входом для
сигнала управления 4-20 мА (дополнительная электронная плата не
требуется)
Измеряет скорость потока газа
• может использоваться с магнитным детектором положения поплавка
(дополнительно)
Отображает уровень вакуума инжектора
• может работать с предельными контактами (дополнительно)
Предназначены для измерения разряжения на входе системы
дозирования газа
Рис. 31 Съемный передний кожух с откидной смотровой
заслонкой
17
18
®
DIA-2Q или
