3.2.2 Κύκλωμα ενεργοποίησης με ενσωματωμένο
ηλεκτρονικό σύστημα (αναλογική ρύθμιση)
1, SL 2 3
L SET
R
1, SR

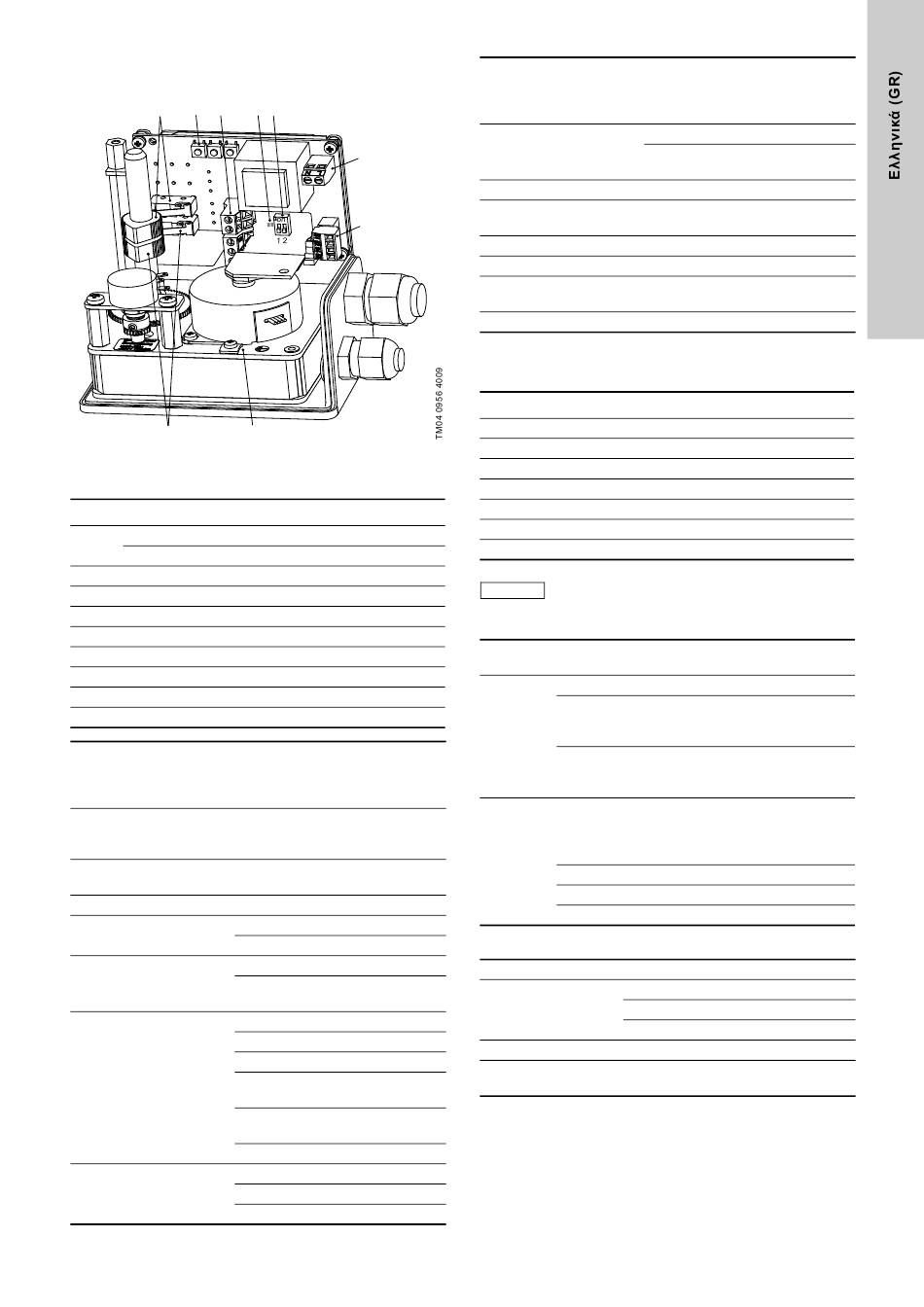

Σχ. 14 Κύκλωμα ενεργοποίησης με αναλογικό σύστημα
ελέγχου
Σημ. Περιγραφή
SR, Έκκεντρα διακοπτών τελικής θέσης ελάχ.
1
SL, Έκκεντρα διακοπτών τελικής θέσης μέγ.
2 Έκκεντρα διακοπτών τελικής θέσης
3 Πλήκτρα προγραμματισμού
4 Έξοδος συναγερμού
5 Φωτοδίοδοι
6 ∆ιακόπτες DIP
7 Ακροδέκτες σύνδεσης δικτύου
8 Ακροδέκτες σύνδεσης αναλογικού σήματος
9 Ακροδέκτης γείωσης
220-240 V ± 10 %, 50/60 Hz ± 5 %,
100 % ED (τυπική)
Τάση δικτύου
110-120 V ± 10 %, 50/60 Hz ± 5 %,
24 V AC ± 10 %, 50/60 Hz ± 5 %,
30 mA (σε 230 V),
Ονομαστικό ηλεκτρικό
60 mA (σε 115 V),
ρεύμα
240 mA (σε 24 V)
∆ιακόπτης ορίου -
2 A στα 250 V
∆υνατότητα φορτίου
Λήψη ισχύος περ. 2 VA
Αναλογική ρύθμιση
Έκδοση συστήματος
ελέγχου
Είσοδος/Έξοδος
4-20 mA (τυπική ρύθμιση)
Είσοδος/Έξοδος σήματος
0-20 mA (με δυνατότητα
μεταγωγής)
4(0) - 20 mA (DC)
Φορτίο 250 Ω
Προστασία υπερφόρτισης 25 mA
Προστασία από ανάστροφη τάση -
Είσοδος ονομαστικής τιμής
25 mA
Προστασία από ηλεκτροστατική
εκφόρτιση, φίλτρο εισόδου
Ανάλυση: 10 bit
4(0) - 20 mA
Έξοδος πραγματικής τιμής Φορτίο μέγ. 500 Ω
Ανάλυση: 10 bit
4 5
6
7
8
220-240 V ± 10 %, 50/60 Hz ± 5 %,
100 % ED (τυπική)
Τάση δικτύου
110-120 V ± 10 %, 50/60 Hz ± 5 %,
24 V AC ± 10 %, 50/60 Hz ± 5 %,
Ρεύμα εξόδου: 4-20 mA
Επιτρεπόμενο φορτίο
Ελάχιστη τάση σε θραύση
εξόδου σήματος
σύρματος 10 V
Ποτενσιόμετρο 1000 Ω
90 s για 270 ° στα 50 Hz
Χρόνος ενεργοποίησης
75 s για 270 ° στα 60 Hz
Γωνία ενεργοποίησης μέγ. 270 °
Μέθοδος προστασίας IP65
Επιτρ. θερμοκρασία
0 °C έως 60 °C
περιβάλλοντος
Βάρος 2,6 kg
3.2.3 Χειροκίνητη/αυτόματη απομακρυσμένη ένδειξη της
θέσης της ατράκτου ρύθμισης βαλβίδας δοσομέτρησης
∆υνατότητα φορτίου της επαφής Reed
Ισχύς μεταγωγής μέγ. 10 W
Ρεύμα μεταγωγής μέγ. 0,5 A
Τάση μεταγωγής μέγ. 200 V (DC)
Ρεύμα μεταφοράς 1,0 A
Αντίσταση επαφής 150 mΩ
Τάση διάσπασης ελάχ. 250 V (DC)
Βαθμός προστασίας IP65
Ο διακόπτης είναι κλειστός στη θέση αυτόματης
Σημείωση
λειτουργίας!
3.2.4 Μετρητής κενού με επαφές ορίου
Εύρος
-10 έως 0 m WS σχ.
μέτρησης
επαφές αργής κίνησης S 21 κατά DIN 16085 (E)
1η επαφή ορίου: διακοπή επαφής (ανοίγει όταν
Έξοδοι γίνεται υπέρβαση της καθορισμένης τιμής προς τα
επαφών δεξιά)
ορίου
2η επαφή ορίου: πραγματοποίηση επαφής (κλείνει
όταν γίνεται υπέρβαση της καθορισμένης τιμής
προς τα δεξιά)
ωμικό
τάση
φορτίο
Επιτρεπόμ
ενο φορτίο
230 V AC 45 mA
επαφής
110 V AC 90 mA
24 V DC 200 mA
3.2.5 Αισθητήρες υποπίεσης
Εύρος μέτρησης -1 έως 0 bar σχ.
4-20 mA
Έξοδος ρεύματος 4 mA ισούται με -1 bar
20 mA ισούται με 0 bar
Παροχή ρεύματος 24 V DC
Αναγκαίο καλώδιο για ∆ίκλωνο, θωρακισμένο, αρ.
το σήμα ρεύματος παραγγελίας 96687719 (321-130)
επαγωγικό φορτίο στην
περίπτωση του
εναλλασσόμενου
ρεύματος (cos > 0,7)
25 mA
45 mA
-
