6.7.1 Servomotor cu potenţiometru de reacţie
SR
1,
4

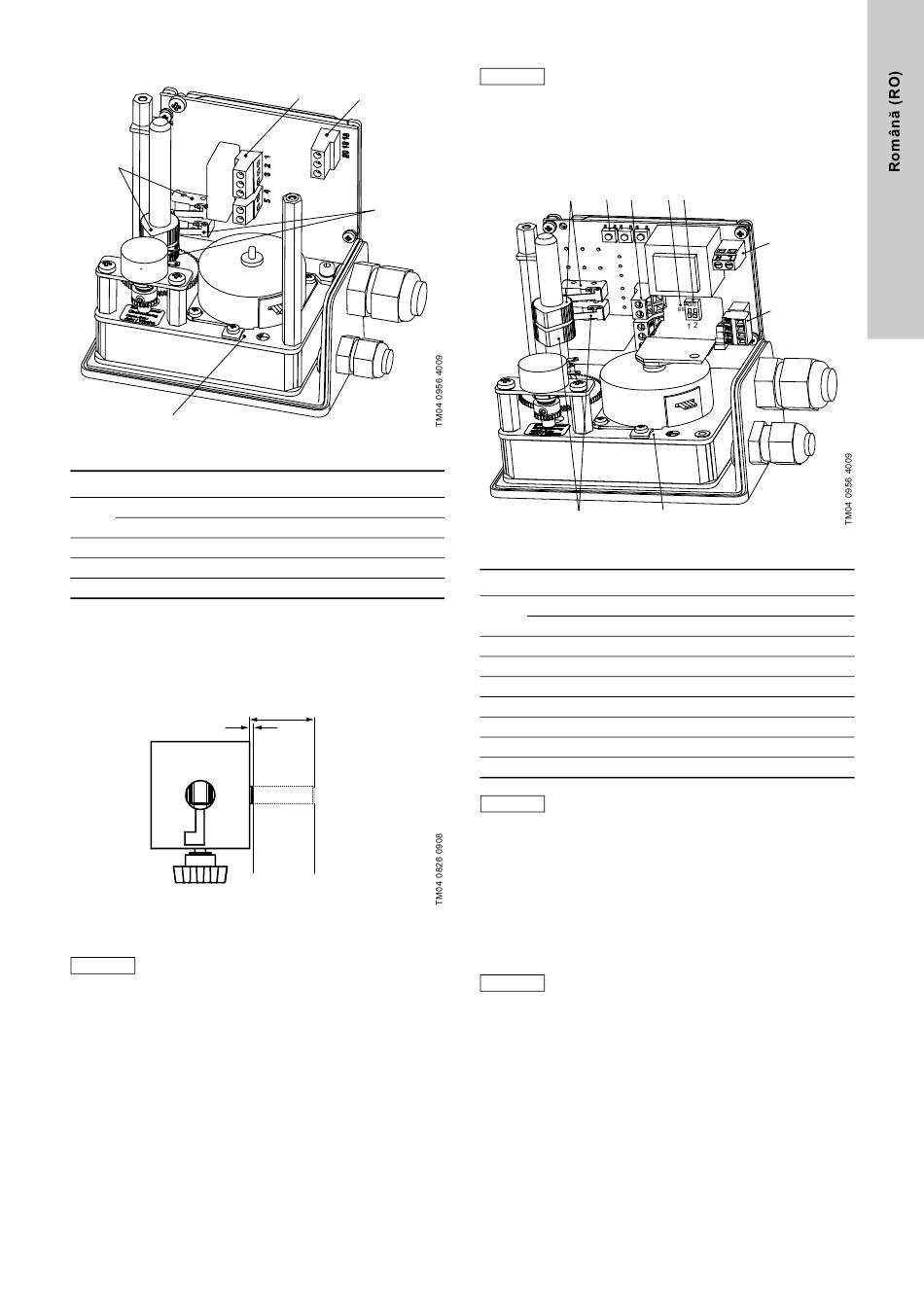

Fig. 39 Servomotor cu potenţiometru de reacţie
Pos. Descriere
SR, camă cu întrerupător de sfârşit de cursă min.
1
SL, camă cu întrerupător de sfârşit de cursă max.
2 Tensiune de reţea intrare
3 Potenţiometru intrare/ieşire
4 Bornă împământare
• scoateţi capacul servomotorului;
• cu aparatul de comandã conectat, setaþi servomotorul la debit
de dozare 0 % (citiţi valoare pe tubul de mãsurare). cremaliera
trebuie sã iasã în afarã cu cel puţin 1 mm faţã de robinetul de
reglare a debitului.
+0,5
1 mm
(ST1)
Fig. 40 Setarea limitei comutatoarelor
În caz de subreglare, este posibil ca robinetul de
Atenţie
reglare a debitului sã se deterioreze!
• Reglaţi această poziţie drept punct zero pe regulator. Reglaţi
întrerupătorul superior de sfârşit de cursă (SR, vezi fig. 39) în
această poziţie a servomotorului.
• setaţi aparatul de comandã la 10 %;
• verificaţi debitul de dozare indicat de tubul de mãsurare; dacã
acesta nu are valoarea 10 %: reglaţi punctul zero din nou; este
posibil ca flotorul sã atingã poziţia finalã în cazul unui debit de
dozare mai mare de 0 %;
• cu aparatul de comandã conectat, setaţi servomotorul la debit
de dozare 100 % (citiţi valoare pe tubul de mãsurare).
cremaliera trebuie sã iasã în afarã cu cel mult 31 mm faţã de
robinetul de reglare a debitului.
2
3
1, SL
+0,5
31 mm
min.
max.
(ST2)
În caz de suprareglare, este posibil ca robinetul de
Atenţie
reglare a debitului sã se deterioreze!
• Reglaţi întrerupătorul inferior de sfârşit de cursă
(SR, vezi fig. 39) în această poziţie a servomotorului.
• Montaţi din nou capacul servomotorului.
6.7.2 Servomotor cu sistem de comandă analogică
1, SL 3
2
L SET
R
SR
1,
Fig. 41 Servomotor cu sistem de comandă analogică
Poz. Descriere
SR, camă cu întrerupător de sfârşit de cursă min.
1
SL, camă cu întrerupător de sfârşit de cursă max.
2 Taste de programare
3 Ieşire alarmă
4 Diode luminiscente
5 Comutator DIP
6 Borne de conectare la reţea
7 Borne de conectare semnal analogic
8 Bornă împământare
Pentru o reglare exactã, este necesarã o sursã de
Notă
curent de 4-20 mA
• Scoateţi capacul servomotorului.
• Conectaţi senzorul de curent de 4-20 mA la bornele 51 şi 52 şi
reglaţi la 4 mA.
• Cu tastele de programare R (Dreapta) şi SET reglaţi
servomotorul la un debit de dozare de 0 % (conform
indicatorului de pe sticla gradată).
• Cremaliera trebuie sã iasã în afarã cu cel puţin 1 mm faţã de
robinetul de reglare a debitului.
În caz de subreglare, este posibil ca robinetul de
Atenţie
reglare a debitului sã se deterioreze!
• Reglaţi întrerupătorul inferior de sfârşit de cursă (SR) la o
valoare cu puţin sub 0 %.
• setaţi sursa de curent la 5,6 mA (aceasta corespunde cu
10 %); pasul acesta şi pasul urmãtor nu se poate efectua
decât dacã existã o sursã de curent;
• verificaţi debitul de dozare indicat de tubul de mãsurare; dacã
acesta nu are valoarea 10 %: reglaţi punctul zero din nou; este
posibil ca flotorul sã atingã poziţia finalã în cazul unui debit de
dozare mai mare de 0 %;
4 5
6
7
8
