6.7.1 Κύκλωμα ενεργοποίησης με ποτενσιόμετρο ανάδρασης
1, SR
4

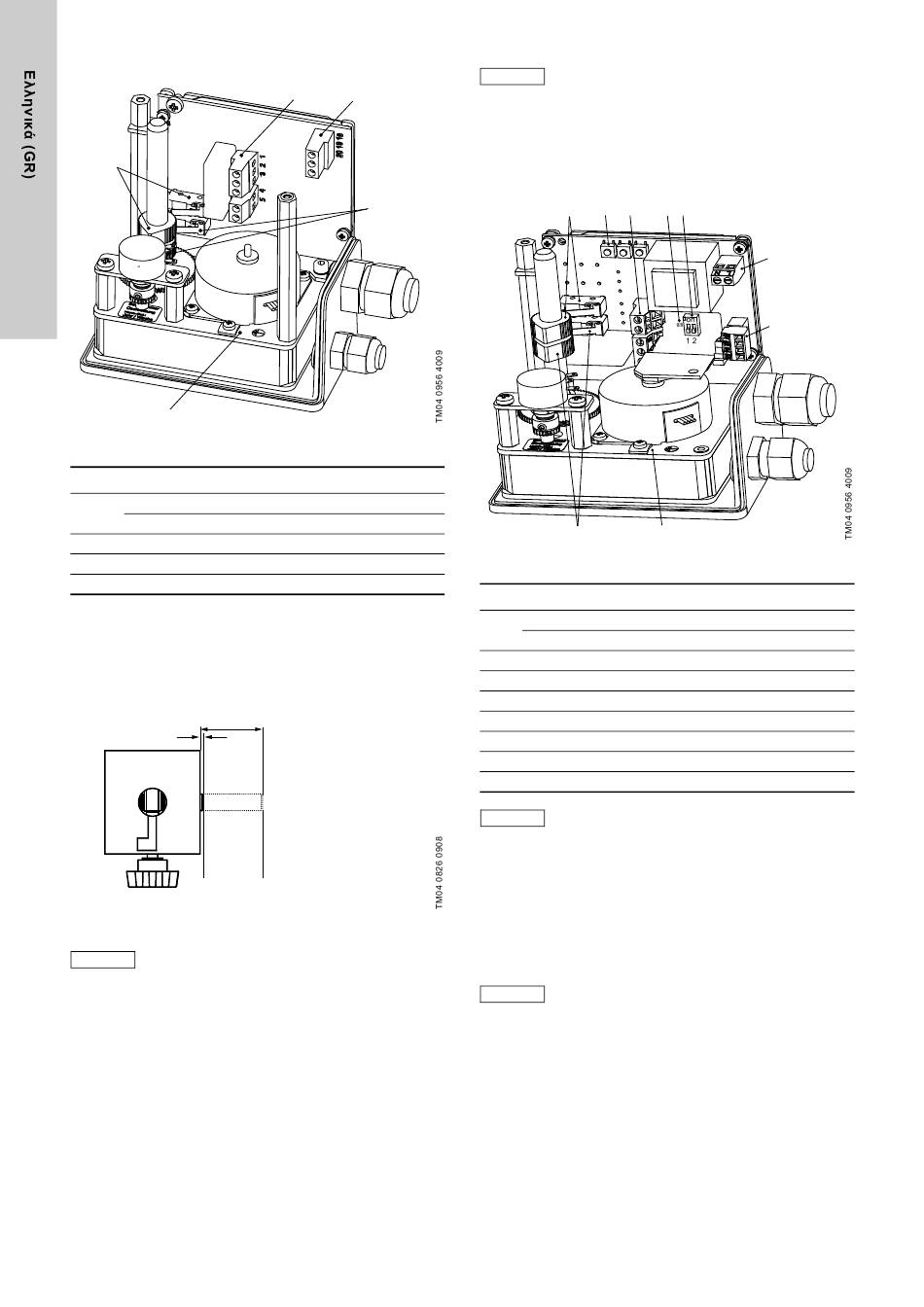

Σχ. 39 Κύκλωμα ενεργοποίησης με ποτενσιόμετρο ανάδρασης
Èέση Περιγραφή
SR, Έκκεντρα διακοπτών τελικής θέσης ελάχ.
1
SL, Έκκεντρα διακοπτών τελικής θέσης μέγ.
2 Τάση δικτύου, είσοδος
3 Ποτενσιόμετρο εισόδου/εξόδου
4 Ακροδέκτης γείωσης
• Αφαιρέστε το κάλυμμα του κυκλώματος ενεργοποίησης.
• Με το συνδεδεμένο ρυθμιστή, ρυθμίστε το κύκλωμα
ενεργοποίησης σε απόδοση δοσομέτρησης 0 % (σύμφωνα με
την ένδειξη στην οπή ελέγχου). Η οδοντωτή ράβδος στη
βαλβίδα ρύθμισης πρέπει να προεξέχει τουλάχιστον κατά
1 mm.
+0,5
31 mm
+0,5
1 mm
min.
(ST1)
• Ρυθμίστε το διακόπτη ακραίας θέσης.
Σε περίπτωση υστέρησης της τιμής, η βαλβίδα
Προσοχή
ρύθμισης μπορεί να υποστεί ζημιά!
• Ρυθμίστε αυτήν τη θέση ως σημείο μηδέν στο ρυθμιστή.
Ρυθμίστε τον επάνω διακόπτη ακραίας θέσης (SR, βλ.
εικόνα 39) σε αυτήν τη θέση του κυκλώματος ενεργοποίησης.
• Ρυθμίστε το ρυθμιστή στο 10 %.
• Ελέγξτε την απόδοση δοσομέτρησης που εμφανίζεται στη
βαθμονομημένη φιάλη. Αν δεν είναι 10 %:
Ρυθμίστε και πάλι το σημείο μηδέν. Ο πλωτήρας ενδέχεται να
φτάνει στο ακραίο σημείο αναστολής σε απόδοση
δοσομέτρησης μεγαλύτερη από 0 %.
• Με το συνδεδεμένο ρυθμιστή, ρυθμίστε το κύκλωμα
ενεργοποίησης σε απόδοση δοσομέτρησης 100 % (σύμφωνα
με την ένδειξη στην οπή ελέγχου). Η οδοντωτή ράβδος στη
βαλβίδα ρύθμισης πρέπει να προεξέχει το πολύ 31 mm.
116
2
3
1, SL
max.
(ST2)
Σε περίπτωση υπέρβασης της τιμής, η βαλβίδα
Προσοχή
ρύθμισης μπορεί να υποστεί ζημιά!
• Ρυθμίστε τον κάτω διακόπτη ακραίας θέσης (SL, βλ.
εικόνα 39) σε αυτήν τη θέση του κυκλώματος ενεργοποίησης.
• Επανατοποθετήστε το κάλυμμα του κυκλώματος
ενεργοποίησης.
6.7.2 Κύκλωμα ενεργοποίησης με αναλογικό σύστημα ελέγχου
1, SL 2 3
L SET
R
1, SR
Σχ. 40 Κύκλωμα ενεργοποίησης με αναλογικό σύστημα ελέγχου
Σημ. Περιγραφή
SR, Έκκεντρα διακοπτών τελικής θέσης ελάχ.
1
SL, Έκκεντρα διακοπτών τελικής θέσης μέγ.
2 Πλήκτρα προγραμματισμού
3 Έξοδος συναγερμού
4 Φωτοδίοδοι
5 ∆ιακόπτες DIP
6 Ακροδέκτες σύνδεσης δικτύου
7 Ακροδέκτες σύνδεσης αναλογικού σήματος
8 Ακροδέκτης γείωσης
Για την ακριβή ρύθμιση, απαιτείται πηγή ρεύματος 4-
Σημείωση
20 mA.
• Αφαιρέστε το κάλυμμα του κυκλώματος ενεργοποίησης.
• Συνδέστε την παροχή ρεύματος 4-20 mA στους ακροδέκτες 51
και 52 και ρυθμίστε τη στα 4 mA.
• Με τα πλήκτρα προγραμματισμού R και SET, ρυθμίστε το
κύκλωμα ενεργοποίησης σε απόδοση δοσομέτρησης 0 %
(σύμφωνα με την ένδειξη στην οπή ελέγχου). Η οδοντωτή
ράβδος στη βαλβίδα ρύθμισης πρέπει να προεξέχει
τουλάχιστον κατά 1 mm.
Σε περίπτωση υστέρησης της τιμής, η βαλβίδα
Προσοχή
ρύθμισης μπορεί να υποστεί ζημιά!
• Ρυθμίστε τον κάτω διακόπτη ακραίας θέσης (SR) σε μια τιμή
λίγο κάτω από το 0 %.
• Ρυθμίστε την πηγή ρεύματος στα 5,6 mA (αντιστοιχεί στο 10
%). Αυτό το βήμα και το επόμενο δεν μπορούν να εκτελεσθούν
χωρίς πηγή ρεύματος.
• Ελέγξτε την απόδοση δοσομέτρησης που εμφανίζεται στη
βαθμονομημένη φιάλη. Αν δεν είναι 10 %:
Ρυθμίστε και πάλι το σημείο μηδέν. Ο πλωτήρας ενδέχεται να
φτάνει στο ακραίο σημείο αναστολής σε απόδοση
δοσομέτρησης μεγαλύτερη από 0 %.
