6. İşlem
6.1 Sistemin açıklaması
4
3
2
1

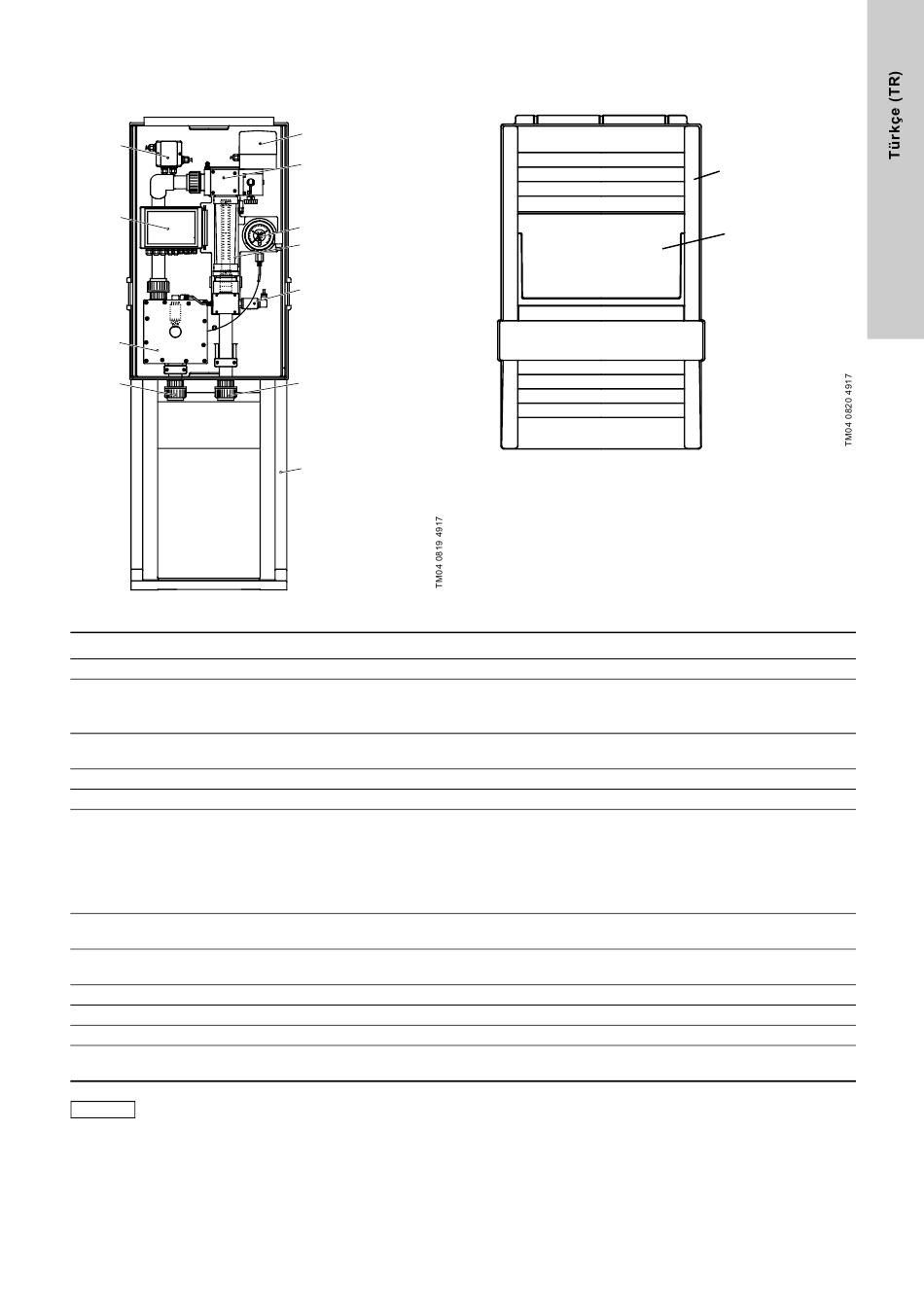

Şekil 30 Fonksiyon şeması - VGS-141, -143, -145
Öğe Bileşen
1 Enjektöre giden hat
2 Diferansiyel basınç regülatörü
3 Elektronik devre (seçenek)
4 Bağlantı kutusu (seçenek)
5 Servomotor
6 Kontrol valfi
7 Ölçü tüpü
8 Vakum ölçer
9 Çalışma vakumu için sensör (seçenek)
11 Vakum regülatöründen gelen hat
12 Ayak
17 Ön kapağın (17) kaldırılması, açılır
18 şeffaf izleme penceresi (18) ile
Kontrol valfi tam olarak kapanan bir kesme valfi
İkaz
değildir!
5
6
8
7
9
10
11
Açıklama
Kontrol valfinden önceki ve sonraki basınçlar arasındaki farkı sabit bir değerde tutar
• Enjektör vakumu değişse bile ayarlanan dozlama akışı sabit kalır.
• elektronik vakum sensörü ile (seçenek)
Klor konsantrasyonu için ölçme yükselteci Conex
• isteğe bağlı ölçme hücresinin sinyalini yükseltir
İstenen gaz akışını ayarlama
• el çarkıyla manuel olarak
veya
• elektrikli servomotorla (5) otomatik olarak (seçenek)
• servomotor orantılı kontrol için isteğe bağlı olarak 4-20 mA'lık bir sinyal girişi ile
donatılabilir (başka elektronik bileşen gerekmez)
Gaz akışını gösterir
• şamandıra konumunun manyetik olarak saptanması ile (seçenek)
Enjektördeki vakumu görüntüler
• sınırlama kontakları ile (seçenek)
Gaz dozlama sisteminin girişindeki vakumu ölçmek için
Şekil 31 Ön kapağın kaldırılması, açılır şeffaf izleme
penceresi ile
®
DIA-2Q veya Conex
17
18
®
DIS-2Q
