6.7.1 Napęd nastawnika z potencjometrem sprzężenia
zwrotnego
1,
SR
4

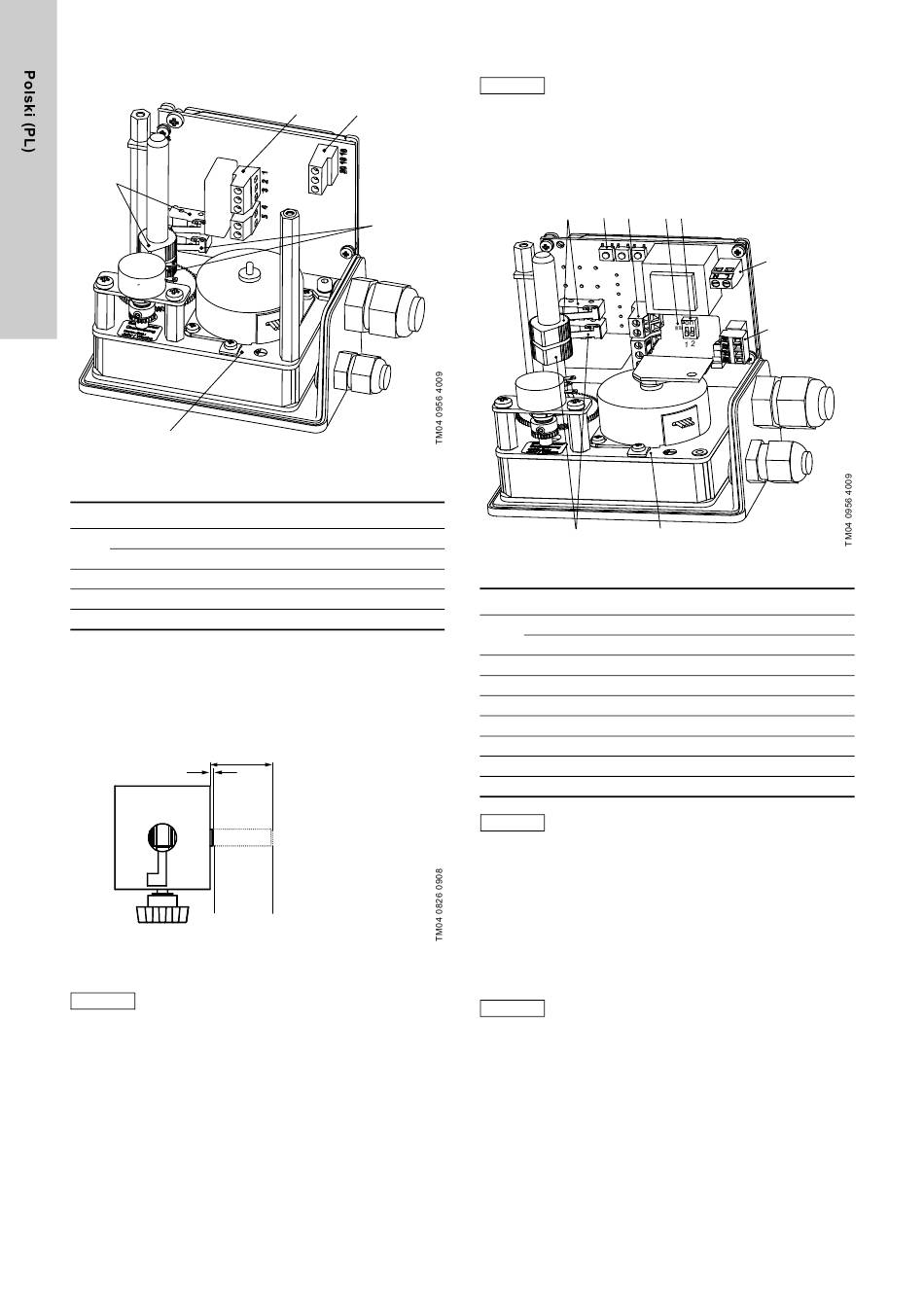

Rys. 39 Napęd nastawnika z potencjometrem sprzężenia
zwrotnego
Poz. Opis
SR, krzywka wyłącznika krańcowego min.
1
SL, krzywka wyłącznika krańcowego maks.
2
Napięcie sieci na wejściu
3
Potencjometr wejścia/wyjścia
4
Zacisk uziemiający
•
Zdjąć pokrywę siłownika.
•
Przy podłączonym sterowniku przesunąć siłownik do
położenia odpowiadającego przepływowi dozującemu
wynoszącemu 0 % (zgodnie ze wskazaniem na rurce
pomiarowej). Zębatka przekładni zębatej w zaworze regulacji
natężenia przepływu musi wystawać o przynajmniej 1 mm.
+0,5
31
+0,5
1
mm
min.
(ST1)
Rys. 40 Regulacja łącznika krańcowego.
W przypadku niedostatecznego przesunięcia: Zawór
UWAGA
regulacji natężenia przepływu może ulec uszkodzeniu!
•
Pozycję tę należy ustawić w regulatorze jako punkt zerowy.
Taką pozycję napędu nastawnika należy też określić jako
ustawienie górnego wyłącznika krańcowego (SR, patrz rys. 39).
•
Ustawić sterownik na 10 %.
•
Sprawdzić przepływ dozujący wskazywany przez rurkę
pomiarową. Jeśli nie wynosi 10 %. Ponownie nastawić punkt
zerowy. Możliwe, że pływak osiąga zderzak krańcowy przy
przepływie dozującym większym niż 0 %.
•
Przy podłączonym sterowniku przesunąć siłownik do
położenia odpowiadającego przepływowi dozującemu
wynoszącemu 100 % (zgodnie ze wskazaniem na rurce
pomiarowej). Zębatka przekładni zębatej w zaworze regulacji
natężenia przepływu musi wystawać o nie więcej niż 31 mm.
140
2
3
1,
SL
mm
max.
(ST2)
W przypadku nadmiernego przesunięcia:
Zawór regulacji natężenia przepływu może ulec
UWAGA
uszkodzeniu!
•
Taką pozycję napędu nastawnika należy też określić jako
ustawienie dolnego wyłącznika krańcowego (SL, patrz rys. 39).
•
Zamontować obudowę siłownika.
6.7.2 Napęd nastawnika ze sterownikiem analogowym
1,
SL
3
2
L
SET
R
SR
1,
Rys. 41 Napęd nastawnika ze sterownikiem analogowym.
Poz.
Opis
SR, krzywka wyłącznika krańcowego min.
1
SL, krzywka wyłącznika krańcowego maks.
2
Przyciski do programowania
3
Wyjście alarmowe
4
Diody elektroluminescencyjne
5
Przełącznik DIP
6
Zaciski przyłączenia do sieci
7
Zaciski przyłączeniowe sygnału analogowego
8
Zacisk uziemiający
Dla poprawnego ustawienia, konieczne jest źródło
RADA
prądu 4-20 mA.
•
Zdjąć pokrywę siłownika.
•
Podłączyć prądnicę 4-20 mA do zacisków 51 i 52, a następnie
wybrać ustawienie 4 mA.
•
Za pomocą przycisków do programowania R i SET dla napędu
nastawnika ustalić wartość 0 % przepływu dozującego
(zgodnie ze wskazaniem na szkiełku pomiarowym). Zębatka
przekładni zębatej w zaworze regulacji natężenia przepływu
musi wystawać o przynajmniej 1 mm
W przypadku niedostatecznego przesunięcia: Zawór
regulacji natężenia przepływu może ulec
UWAGA
uszkodzeniu!
•
Dla dolnego wyłącznika krańcowego (SR) ustalić wartość tuż
poniżej 0 %.
•
Ustawić źródło prądu na natężenie 5,6 mA (które odpowiada
wartości 10 %). Tego i kolejnego kroku nie można wykonać
bez wykorzystania źródła prądu.
•
Sprawdzić przepływ dozujący wskazywany przez rurkę
pomiarową. Jeśli nie wynosi 10 % Ponownie nastawić punkt
zerowy. Możliwe, że pływak osiąga zderzak krańcowy przy
przepływie dozującym większym niż 0 %.
4
5
6
7
8
