3.2.6 Transductor de medida
1:10
Para un caudal de dosificación inferior al
10 % del valor máximo no se pueden
Gama de medida efectuar mediciones precisas. Para un
rendimiento de dosificación del 0 % posi-
blemente no se alcance la señal de
corriente de 4 mA.
Desviación de la < ± 4 % del límite superior del rango de
linealidad medida
4-20 mA
4 mA corresponde al 0 % del caudal de
Salida de corriente dosificación
20 mA corresponde al 100 % del caudal
de dosificación
Fuente de alimenta-
24 V CC
ción
Carga máxima 600 Ω
Consumo eléctrico > 0,5 W
Grado de protección IP65
Temperatura
0 °C a + 60 °C
ambiental admisible
3.2.7 Sistema electrónico de regulación y medida Conex
• Consulte las instrucciones de manejo de los amplificadores de
medida y reguladores Conex

3.3 Plano dimensional

52,5 52,5
505
325 325

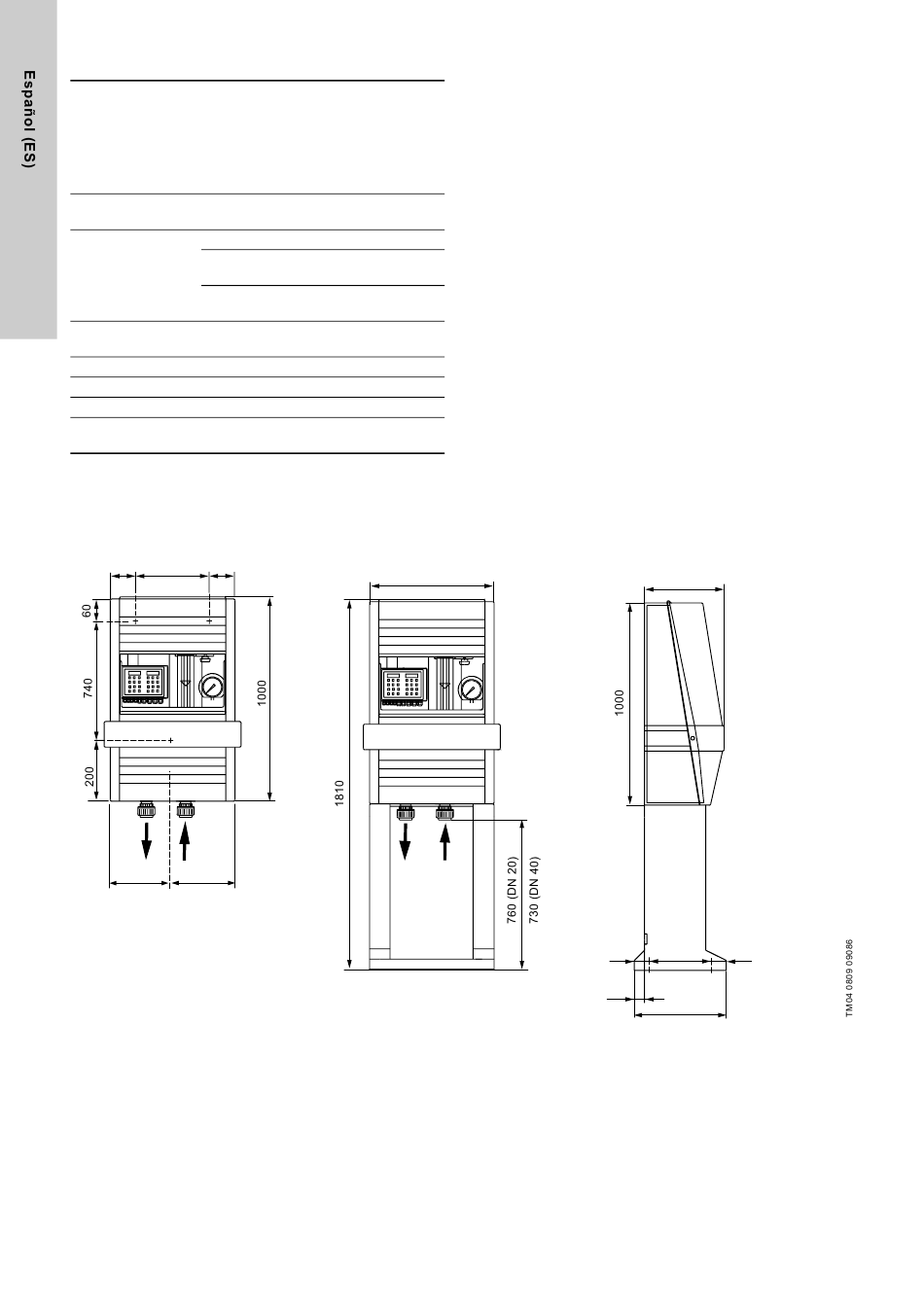

Fig. 15 Plano dimensional de los sistemas de dosificación de gas VGS-141, VGS-143 y VGS-145
60
® ®
DIA-2Q o Conex DIS-2Q.
610
390
30 375 45
50
450
