Συνδέστε τους ακροδέκτες που εμφανίζονται στο διάγραμμα σύνδεσης με τους αντίστοιχους ακροδέκτες ενός εξωτερικού ρυθμιστή, στο
®
παράδειγμα Conex
DIS-2Q.
ποτενσιόμετρο ανάδρασης
1
2
3
4
5
6
7
IDM
ενισχυτής μέτρησης

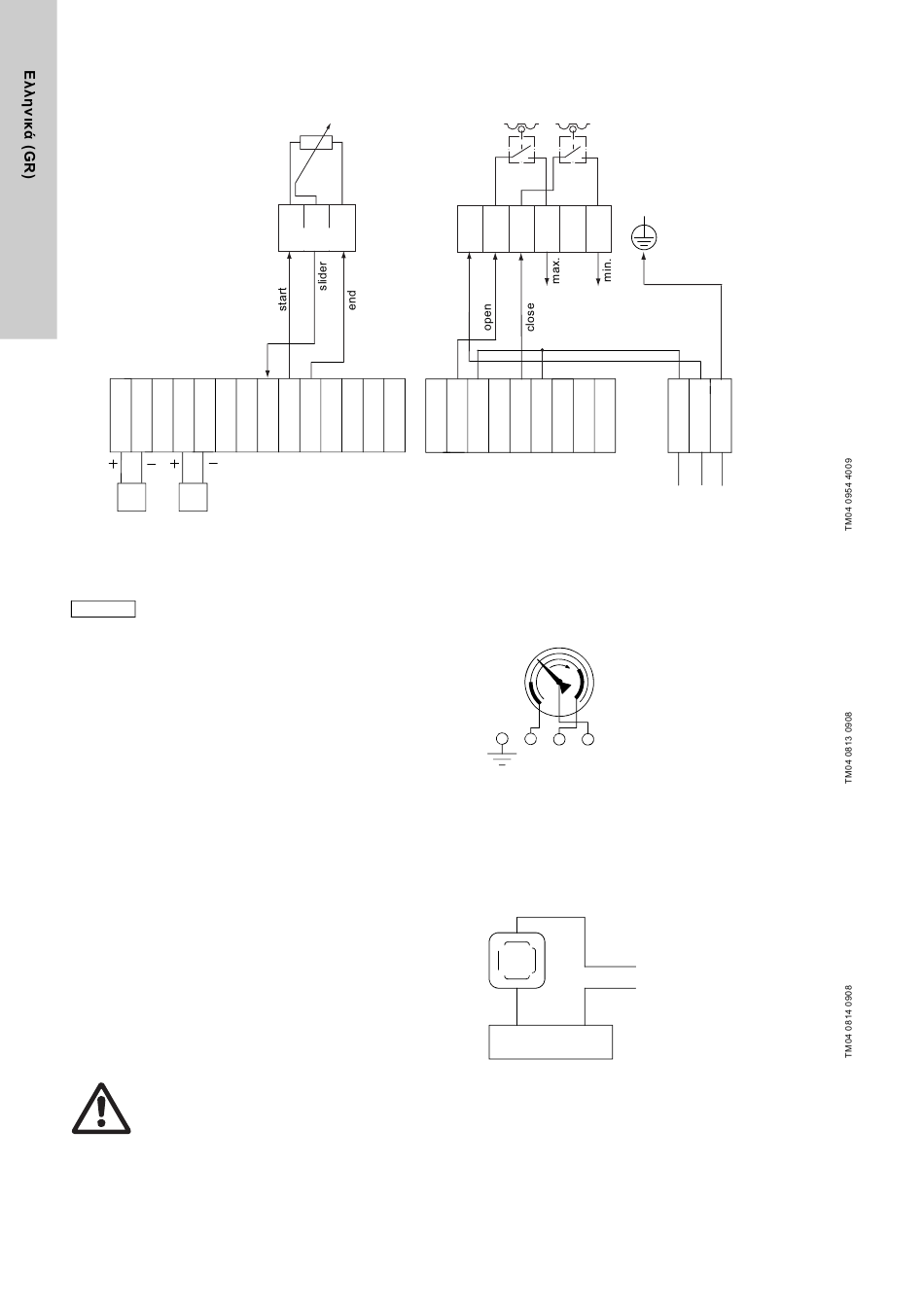

Σχ. 21 ∆ιάγραμμα σύνδεσης ακροδεκτών Conex
Ηλεκτρική σύνδεση
Λάβετε υπόψη το κεφάλαιο
Σημείωση
και επισημάνσεις για την ηλεκτρική σύνδεση!
1. Ξεβιδώστε τις βίδες καλύμματος και αφαιρέστε το κάλυμμα.
2. Πραγματοποιήστε τις ηλεκτρικές συνδέσεις σύμφωνα με το
διάγραμμα συνδεσμολογίας, βλ. εικόνα 20.
– Συνδέστε τους ακροδέκτες 18, 19 και 20 σύμφωνα με τις
απαιτήσεις. Τάση < 50 V.
3. Προσδιορίστε και, αν χρειάζεται, διορθώστε τη φορά
περιστροφής.
Προσδιορισμός φοράς περιστροφής
Λόγω της εσωτερικής καλωδίωσης, προκύπτει η εξής
αντιστοίχιση φοράς περιστροφής (άποψη μέσω του μηχανισμού
κίνησης προς τον άξονα εξόδου κίνησης) και διακόπτη ορίου:
•
Αν υπάρχει τάση δικτύου στον ακροδέκτη 2, ο άξονας εξόδου
κίνησης περιστρέφεται αριστερόστροφα (προς την κατεύθυνση
ανοίγματος / μέγ.)
– Περιορισμός αυτής της φοράς περιστροφής από τον άνω
διακόπτη (μέγ.) Όταν ενεργοποιείται ο διακόπτης, διέρχεται
τάση από τον ακροδέκτη 4.
•
Αν υπάρχει τάση δικτύου στον ακροδέκτη 3, ο άξονας εξόδου
κίνησης περιστρέφεται δεξιόστροφα (προς την κατεύθυνση
κλεισίματος / ελάχ.)
– Περιορισμός αυτής της φοράς περιστροφής από τον κάτω
διακόπτη (ελάχ.) Όταν ενεργοποιείται ο διακόπτης, διέρχεται
τάση από τον ακροδέκτη 5.
•
Αν ο μηχανισμός κίνησης περιστρέφεται αντίθετα προς τις
εντολές ελέγχου, εναλλάξτε τις συνδέσεις των ακροδεκτών 2
και 3.
Προειδοποίηση
∆εν επιτρέπεται σε καμία περίπτωση η τροποποίηση
της εσωτερικής καλωδίωσης του μηχανισμού
κίνησης.
Κλείστε και πάλι το κάλυμμα και σφίξτε τις βίδες του καλύμματος.
110
18 19 20
< 50 V
< 50 V
8
9 10 11 12 13 14
15 16 17 18 19 20 21 22 23
έξοδοι ρελέ χωρίς δυναμικό
®
DIS-2Q σε κύκλωμα ενεργοποίησης χωρίς ηλεκτρονικό σύστημα
5.2.4
Προειδοποιήσεις
SL (max.) SR (min.)
4
5
1
2
3
N
Μετρητής κενού με επαφές ορίου (επιλογή)
•
Συνδέστε τους ακροδέκτες του βύσματος με τους αντίστοιχους
ακροδέκτες μιας εξωτερικής συσκευής αξιολόγησης σύμφωνα
με το διάγραμμα σύνδεσης.
1
2
3
PE
Σχ. 22 ∆ιάγραμμα σύνδεσης υποπίεσης μετρητή με επαφές
ορίου
Αισθητήρες υποπίεσης (επιλογή)
•
Συνδέστε τους ακροδέκτες του βύσματος με τους αντίστοιχους
ακροδέκτες μιας εξωτερικής συσκευής αξιολόγησης σύμφωνα
με το διάγραμμα σύνδεσης.
2
3
1
-
+
24 V DC
Σχ. 23 ∆ιάγραμμα σύνδεσης αισθητήρα υποπίεσης
P E
24 25 26
L1
N PE
+
4-20 mA
-
