5.2.3 Проверка герметичности напорных газовых линий
Напорными газовыми линиями являются все линии, идущие
от газовых резервуаров к вакуумному регулятору.
• Если установка оборудована устройством для промывки
азотом, проверьте герметичность с помощью азота.
• Выполните точную проверку с аммиаком.
Проверка герметичности с помощью азота
• Закройте клапаны всех резервуаров.
• Откройте клапаны соединителей резервуара и все
отсечные клапаны до системы дозировки газа.
• Откройте клапан штуцера баллона с азотом.
• Медленно открывайте клапан баллона с азотом, пока
давление в линиях не достигнет 10 бар (сверяйтесь с
показаниями манометра на вакуумном регуляторе).
Внимание!
Давление азота не должно превышать 16 бар!
Превышение давления может привести к выбросу
хлора и повреждению трубопровода!
• Для обнаружения утечки нанесите мыльный раствор на
все компоненты, находящиеся под давлением.
– Появление пузырьков и/или падение давления на
манометре: утечка в напорных линиях!
Стравите давление в установке!
Устраните утечку!
Проверьте герметичность снова!
Если пузырьки отсутствуют, а давление на манометре не
меняется значительно в течение часа: напорные линии
герметичны.
Проверка герметичности с помощью аммиака
• Отройте все клапаны резервуара и соединительного
трубопровода и быстро закройте их снова.
• Медленно пронесите открытую бутылку с аммиаком вдоль
всех компонентов, внутри которых находится газ под
давлением.
• Образование белого тумана: утечка в напорных линиях!
Стравите давление в установке!
Устраните утечку!
Проверьте герметичность снова!

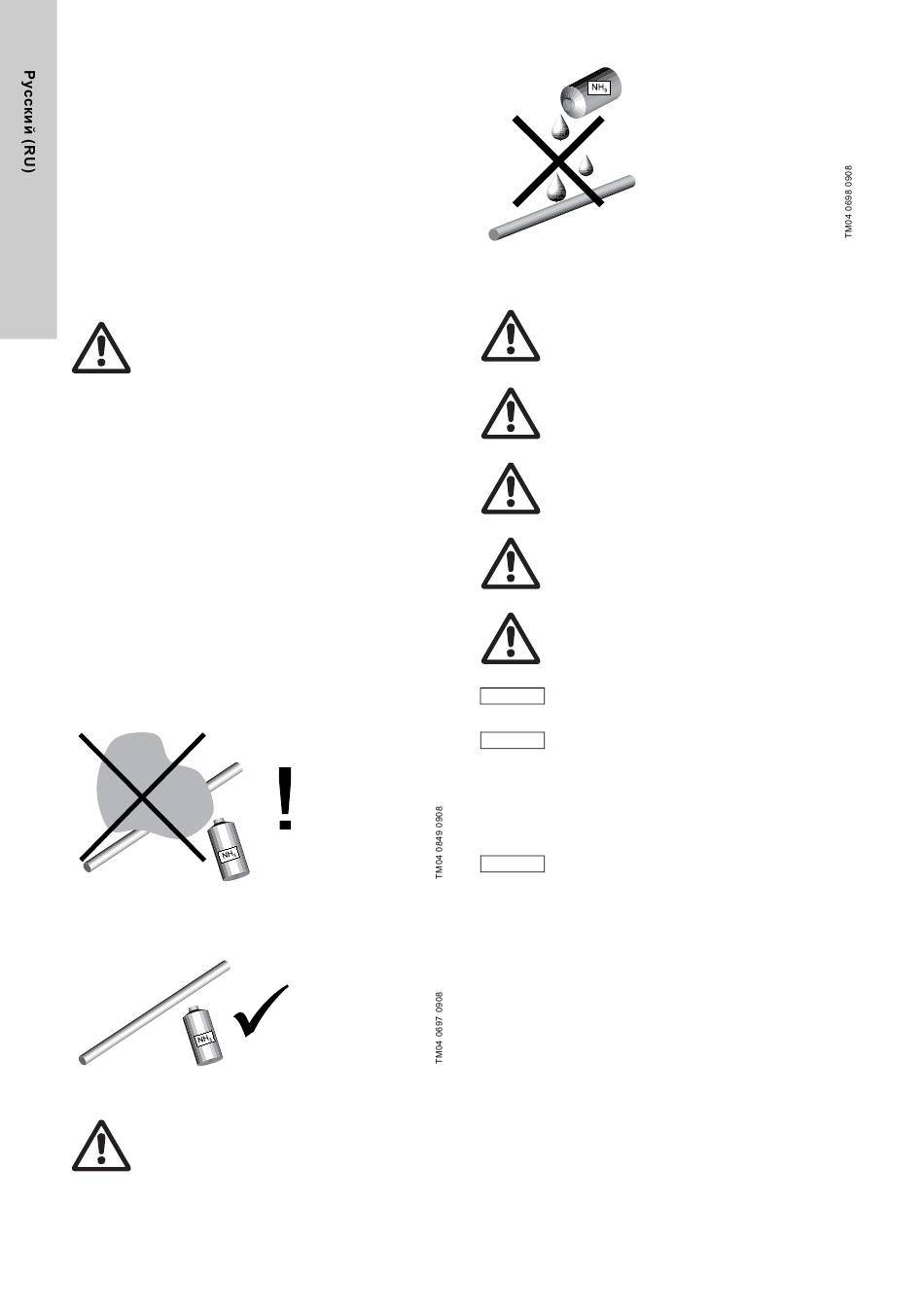

Рис. 27 Образование белого тумана: утечка в напорных
линиях!
– Белый туман отсутствует: напорные линии герметичны.
Рис. 28 Белый туман отсутствует
Внимание!
Жидкий аммиак не должен контактировать с
деталями установки!
Опасность утечки, вызванной коррозией!
182
Рис. 29 Опасность утечки
5.2.4 Проверки сервопривода
Внимание!
Ввод привода в эксплуатацию допускается только
с плотно закрытой крышкой и с закрытыми
кабельными вводами.
Внимание!
Убедитесь, что при вводе привода в эксплуатацию
связанные с ним приборы/ рычаги/ механизмы
приводятся в действие.
Внимание!
Убедитесь в корректном функционировании всех
аварийных устройств Вашей установки.
Внимание!
После завершения всех работ по установке
проверьте корректное функционирование привода
и приборов/ рычагов и т.д., связанных с ним.
Внимание!
Работа с поврежденным приводом запрещена.
В момент ввода в эксплуатацию все компоненты
Внимание
установки должны быть готовы к работе.
Следуйте указаниям в руководстве по монтажу и
Указание
эксплуатации.
5.2.5 Проверьте направление вращения сервопривода
Сервопривод управляется внешним регулятором. Поэтому
направление вращения сервопривода также зависит от
правильной разводки кабелей и настройки регулятора.
Соблюдайте руководство по монтажу и
эксплуатации для регулятора и установки
Указание
дозирования газа.
