5.2.3 Έλεγχος της στεγανότητας των αγωγών πεπιεσμένου
αερίου
Οι αγωγοί πεπιεσμένου αερίου είναι όλοι αγωγοί που ξεκινούν
από τα δοχεία αερίου και καταλήγουν στο ρυθμιστή υποπίεσης.
• Αν η εγκατάσταση διαθέτει συσκευή έκπλυσης αζώτου:
Εκτελέστε χονδρικό έλεγχο στεγανότητας με άζωτο.
• Λεπτομερής έλεγχος με αμμωνία.
Έλεγχος της στεγανότητας με άζωτο
• Κλείστε όλες τις βαλβίδες δοχείων.
• Ανοίξτε τις βαλβίδες σύνδεσης περιέκτη και όλες τις βαλβίδες
αποκοπής μέχρι το σύστημα δοσομέτρησης αερίου.
• Ανοίξτε τη βαλβίδα σύνδεσης του κυλίνδρου αζώτου.
• Ανοιξτε αργά τη βαλβίδα του κυλίνδρου αζώτου, μέχρις ότου η
πίεση στους αγωγούς φτάσει περίπου στα 10 bar (σύμφωνα
με την ένδειξη στο μανόμετρο του ρυθμιστή υποπίεσης).
Προειδοποίηση
Μέγιστη πίεση αζώτου 16 bar!
Σε περίπτωση υπέρβασης υπάρχει κίνδυνος
πρόκλησης ζημιών και διαφυγής χλωρίου!
• Εφαρμόστε σαπουνάδα σε όλα τα στοιχεία που βρίσκονται
υπό πίεση
– Σχηματισμός φυσαλίδων ή/και πτώση της πίεσης στο
μανόμετρο: ∆ιαρροή στους αγωγούς πίεσης!
Αποσυμπιέστε την εγκατάσταση!
Εξαλείψτε τη διαρροή!
Ελέγξτε και πάλι τη στεγανότητα!
∆εν σχηματίζονται φυσαλίδες, η πίεση στο μανόμετρο δεν πέφτει
σημαντικά μέσα σε μία ώρα: Οι αγωγοί πίεσης είναι στεγανοί.
Έλεγχος της στεγανότητας με αμμωνία
• Ανοίξτε όλες τις βαλβίδες δοχείων και τις βαλβίδες σύνδεσης
δοχείων και κλείστε τις και πάλι γρήγορα.
• Περάστε αργά την ανοικτή φιάλη αμμωνίας κατά μήκος των
εξαρτημάτων, από τα οποία διέρχεται αέριο υπό πίεση
• Σχηματισμός λευκής ομίχλης: ∆ιαρροή στους αγωγούς
πίεσης!
Αποσυμπιέστε την εγκατάσταση!
Εξαλείψτε τη διαρροή!
Ελέγξτε και πάλι τη στεγανότητα!

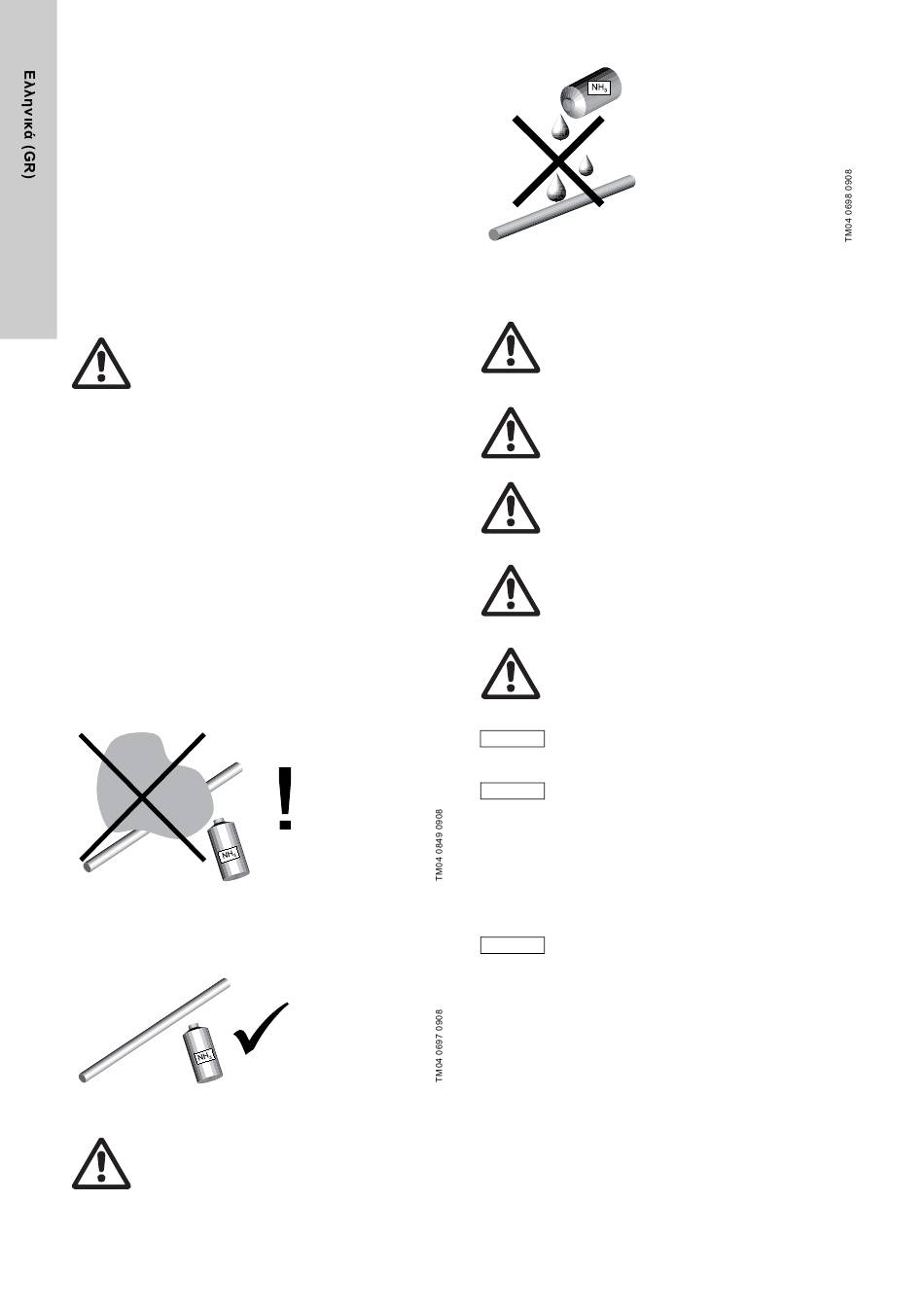

Σχ. 27 Σχηματισμός λευκής ομίχλης:
∆ιαρροή στους αγωγούς πίεσης!
– ∆εν σχηματίζεται λευκή ομίχλη: Οι αγωγοί πίεσης είναι
στεγανοί.
Σχ. 28 ∆εν σχηματίζεται λευκή ομίχλη
Προειδοποίηση
Η υγρή αμμωνία δεν πρέπει να έρθει σε επαφή με
μέρη της εγκατάστασης!
Κίνδυνος διαρροών λόγω διάβρωσης!
112
Σχ. 29 Κίνδυνος διαρροών
5.2.4 Έλεγχοι κυκλώματος ενεργοποίησης
Προειδοποίηση
Η θέση του κυκλώματος ενεργοποίησης σε
λειτουργία επιτρέπεται μόνο όταν το κάλυμμα είναι
κλεισμένο σωστά και τα στόμια εισόδου καλωδίων
είναι επίσης κλειστά.
Προειδοποίηση
Προσέξτε ότι με τη θέση του κυκλώματος
ενεργοποίησης σε λειτουργία τίθενται σε κίνηση και
τα συνδεδεμένα εξαρτήματα, οι μοχλοί και οι ράβδοι.
Προειδοποίηση
Ελέγχετε τη σωστή λειτουργία όλων των διατάξεων
έκτακτης ανάγκης στην εγκατάστασή σας.
Προειδοποίηση
Μετά την ολοκλήρωση όλων των εργασιών ρύθμισης,
ελέγξτε τη σωστή λειτουργία του μηχανισμού κίνησης
και των εξαρτημάτων, μοχλών κλπ. που κινούνται
από το μηχανισμό κίνησης.
Προειδοποίηση
Σε καμία περίπτωση μην εργάζεστε με ένα κύκλωμα
μηχανισμό κίνησης που έχει υποστεί ζημιά.
Κατά την έναρξη λειτουργίας, όλα τα στοιχεία της
Προσοχή
εγκατάστασης θα πρέπει να βρίσκονται σε
λειτουργική ετοιμότητα.
Τηρείτε τις οδηγίες συναρμολόγησης και λειτουργίας
Σημείωση
για τα χρησιμοποιούμενα στοιχεία.
5.2.5 Έλεγχος της φοράς περιστροφής του κυκλώματος
ενεργοποίησης.
Το κύκλωμα ενεργοποίησης ελέγχεται από έναν εξωτερικό
ρυθμιστή. Ως εκ τούτου, η φορά περιστροφής του κυκλώματος
ενεργοποίησης εξαρτάται και από τη σωστή καλωδίωση και
ρύθμιση του ρυθμιστή.
Τηρείτε τις οδηγίες συναρμολόγησης και λειτουργίας
Σημείωση για το ρυθμιστή και την εγκατάσταση δοσομέτρησης
αερίου.
