SmartHandle 3062

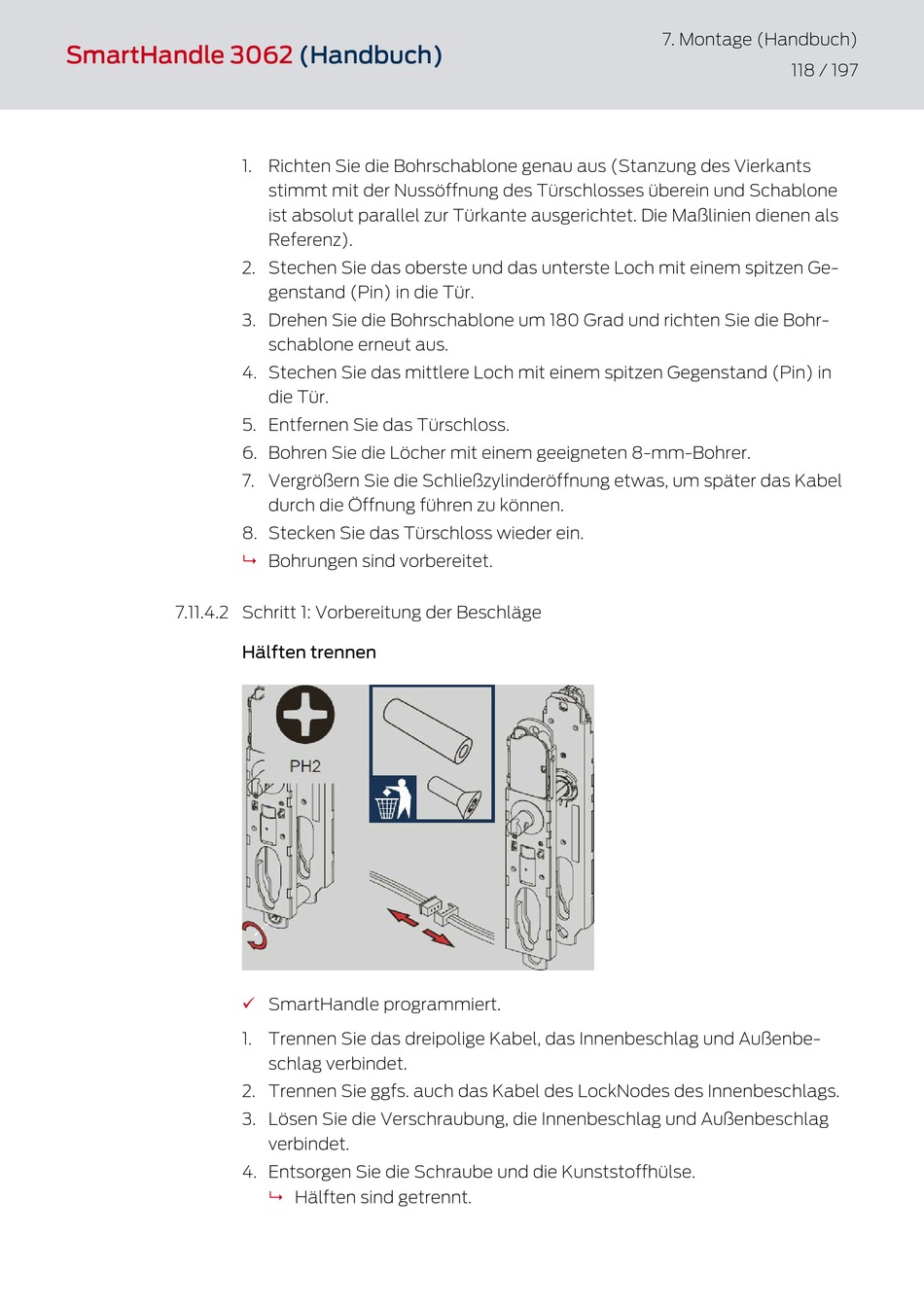

7.11.4.2 Schritt 1: Vorbereitung der Beschläge
(Handbuch)
1. Richten Sie die Bohrschablone genau aus (Stanzung des Vierkants
stimmt mit der Nussöffnung des Türschlosses überein und Schablone
ist absolut parallel zur Türkante ausgerichtet. Die Maßlinien dienen als
Referenz).
2. Stechen Sie das oberste und das unterste Loch mit einem spitzen Ge-
genstand (Pin) in die Tür.
3. Drehen Sie die Bohrschablone um 180 Grad und richten Sie die Bohr-
schablone erneut aus.
4. Stechen Sie das mittlere Loch mit einem spitzen Gegenstand (Pin) in
die Tür.
5. Entfernen Sie das Türschloss.
6. Bohren Sie die Löcher mit einem geeigneten 8-mm-Bohrer.
7. Vergrößern Sie die Schließzylinderöffnung etwas, um später das Kabel
durch die Öffnung führen zu können.
8. Stecken Sie das Türschloss wieder ein.
Bohrungen sind vorbereitet.
9
Hälften trennen
SmartHandle programmiert.
ü
1. Trennen Sie das dreipolige Kabel, das Innenbeschlag und Außenbe-
schlag verbindet.
2. Trennen Sie ggfs. auch das Kabel des LockNodes des Innenbeschlags.
3. Lösen Sie die Verschraubung, die Innenbeschlag und Außenbeschlag
verbindet.
4. Entsorgen Sie die Schraube und die Kunststoffhülse.
9
Hälften sind getrennt.
7. Montage (Handbuch)
118 / 197
