SmartHandle 3062

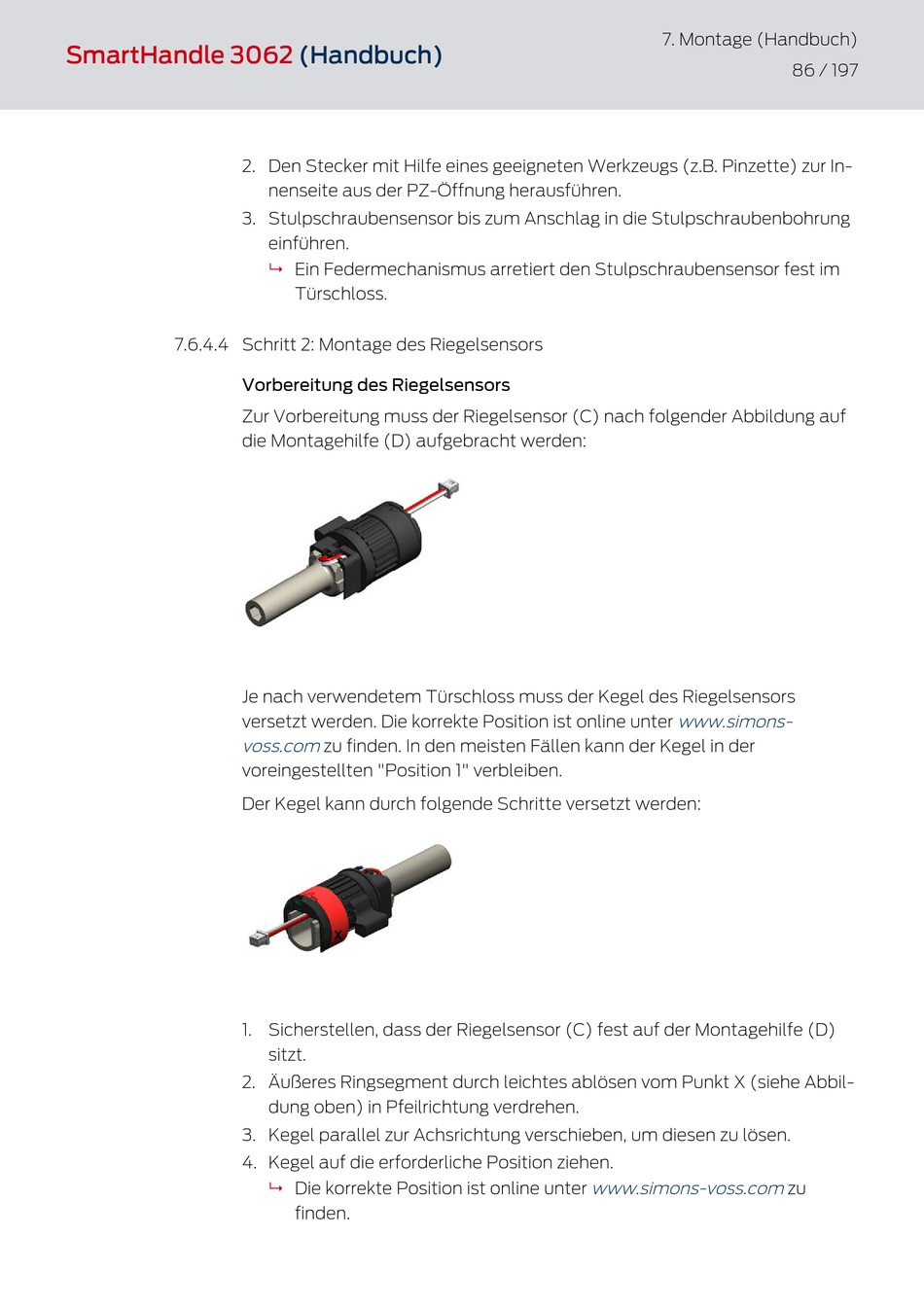

7.6.4.4 Schritt 2: Montage des Riegelsensors
(Handbuch)
2. Den Stecker mit Hilfe eines geeigneten Werkzeugs (z.B. Pinzette) zur In-
nenseite aus der PZ-Öffnung herausführen.
3. Stulpschraubensensor bis zum Anschlag in die Stulpschraubenbohrung
einführen.
9
Ein Federmechanismus arretiert den Stulpschraubensensor fest im
Türschloss.
Vorbereitung des Riegelsensors
Zur Vorbereitung muss der Riegelsensor (C) nach folgender Abbildung auf
die Montagehilfe (D) aufgebracht werden:
Je nach verwendetem Türschloss muss der Kegel des Riegelsensors
versetzt werden. Die korrekte Position ist online unter
voss.com
zu finden. In den meisten Fällen kann der Kegel in der
voreingestellten "Position 1" verbleiben.
Der Kegel kann durch folgende Schritte versetzt werden:
1. Sicherstellen, dass der Riegelsensor (C) fest auf der Montagehilfe (D)
sitzt.
2. Äußeres Ringsegment durch leichtes ablösen vom Punkt X (siehe Abbil-
dung oben) in Pfeilrichtung verdrehen.
3. Kegel parallel zur Achsrichtung verschieben, um diesen zu lösen.
4. Kegel auf die erforderliche Position ziehen.
Die korrekte Position ist online unter
9
finden.
7. Montage (Handbuch)
www.simons-
www.simons-voss.com
86 / 197
zu
