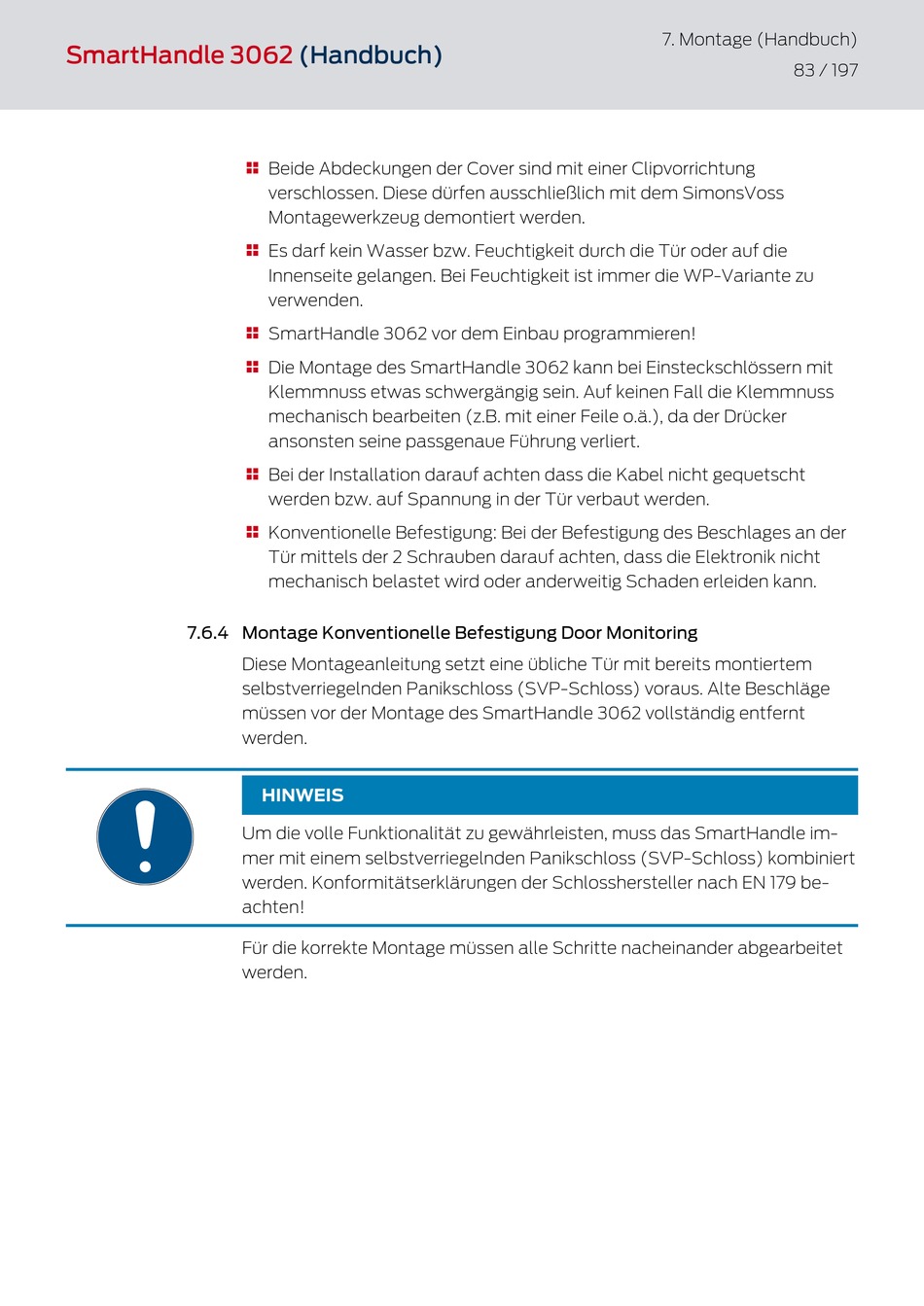

SmartHandle 3062
7.6.4 Montage Konventionelle Befestigung Door Monitoring
(Handbuch)
Beide Abdeckungen der Cover sind mit einer Clipvorrichtung
verschlossen. Diese dürfen ausschließlich mit dem SimonsVoss
Montagewerkzeug demontiert werden.
Es darf kein Wasser bzw. Feuchtigkeit durch die Tür oder auf die
Innenseite gelangen. Bei Feuchtigkeit ist immer die WP-Variante zu
verwenden.
SmartHandle 3062 vor dem Einbau programmieren!
Die Montage des SmartHandle 3062 kann bei Einsteckschlössern mit
Klemmnuss etwas schwergängig sein. Auf keinen Fall die Klemmnuss
mechanisch bearbeiten (z.B. mit einer Feile o.ä.), da der Drücker
ansonsten seine passgenaue Führung verliert.
Bei der Installation darauf achten dass die Kabel nicht gequetscht
werden bzw. auf Spannung in der Tür verbaut werden.
Konventionelle Befestigung: Bei der Befestigung des Beschlages an der
Tür mittels der 2 Schrauben darauf achten, dass die Elektronik nicht
mechanisch belastet wird oder anderweitig Schaden erleiden kann.
Diese Montageanleitung setzt eine übliche Tür mit bereits montiertem
selbstverriegelnden Panikschloss (SVP-Schloss) voraus. Alte Beschläge
müssen vor der Montage des SmartHandle 3062 vollständig entfernt
werden.
HINWEIS
Um die volle Funktionalität zu gewährleisten, muss das SmartHandle im-
mer mit einem selbstverriegelnden Panikschloss (SVP-Schloss) kombiniert
werden. Konformitätserklärungen der Schlosshersteller nach EN 179 be-
achten!
Für die korrekte Montage müssen alle Schritte nacheinander abgearbeitet
werden.
7. Montage (Handbuch)
83 / 197
