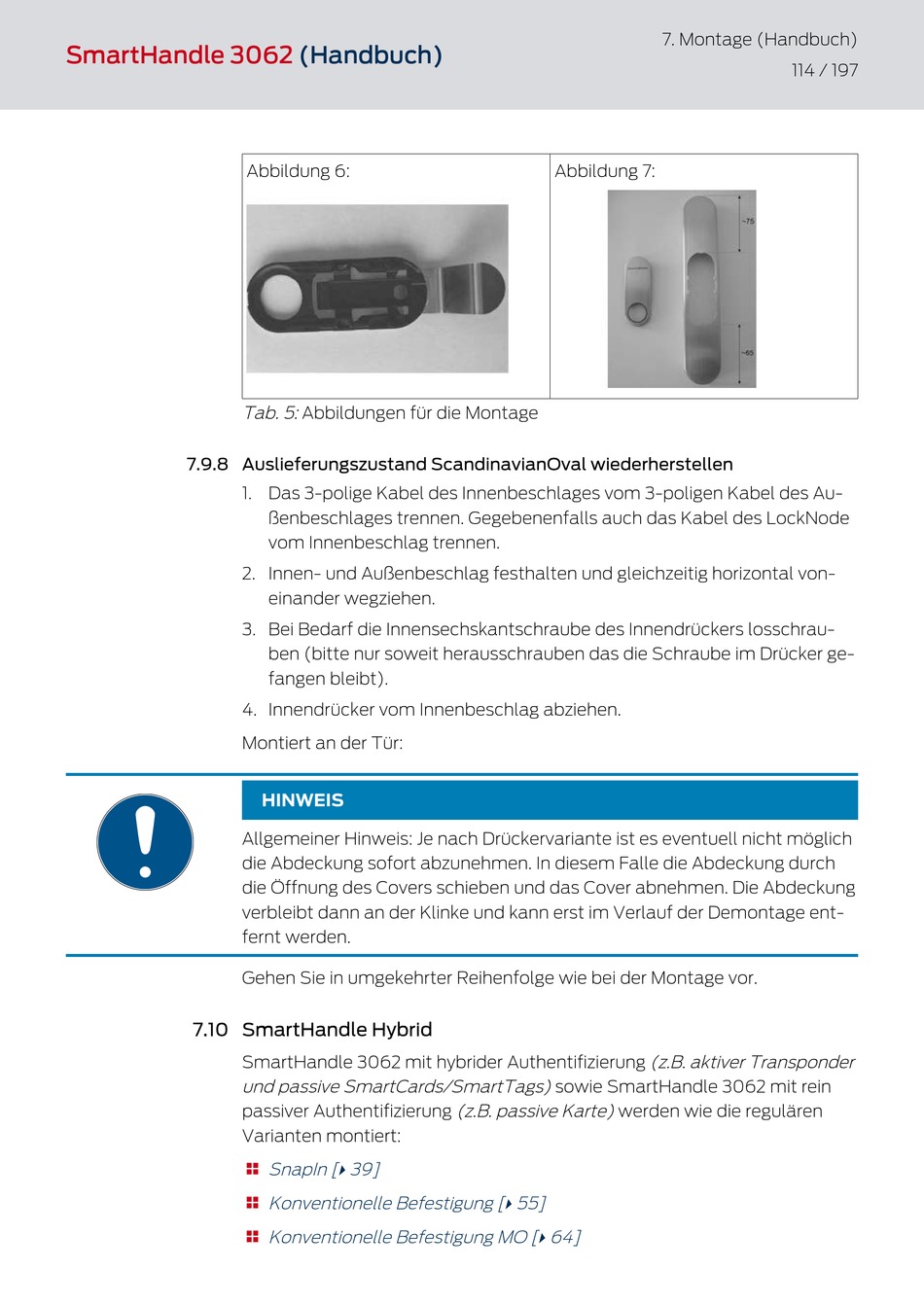

SmartHandle 3062
7.9.8 Auslieferungszustand ScandinavianOval wiederherstellen
7.10 SmartHandle Hybrid
(Handbuch)
Abbildung 6:
Tab. 5: Abbildungen für die Montage
1. Das 3-polige Kabel des Innenbeschlages vom 3-poligen Kabel des Au-
ßenbeschlages trennen. Gegebenenfalls auch das Kabel des LockNode
vom Innenbeschlag trennen.
2. Innen- und Außenbeschlag festhalten und gleichzeitig horizontal von-
einander wegziehen.
3. Bei Bedarf die Innensechskantschraube des Innendrückers losschrau-
ben (bitte nur soweit herausschrauben das die Schraube im Drücker ge-
fangen bleibt).
4. Innendrücker vom Innenbeschlag abziehen.
Montiert an der Tür:
HINWEIS
Allgemeiner Hinweis: Je nach Drückervariante ist es eventuell nicht möglich
die Abdeckung sofort abzunehmen. In diesem Falle die Abdeckung durch
die Öffnung des Covers schieben und das Cover abnehmen. Die Abdeckung
verbleibt dann an der Klinke und kann erst im Verlauf der Demontage ent-
fernt werden.
Gehen Sie in umgekehrter Reihenfolge wie bei der Montage vor.
SmartHandle 3062 mit hybrider Authentifizierung (z.B. aktiver Transponder
und passive SmartCards/SmartTags) sowie SmartHandle 3062 mit rein
passiver Authentifizierung (z.B. passive Karte) werden wie die regulären
Varianten montiert:
SnapIn [
39]
}
Konventionelle Befestigung [
Konventionelle Befestigung MO [
7. Montage (Handbuch)
Abbildung 7:
55]
}
64]
}
114 / 197
