7. Montage (Handbuch)
SmartHandle 3062
(Handbuch)
41 / 197

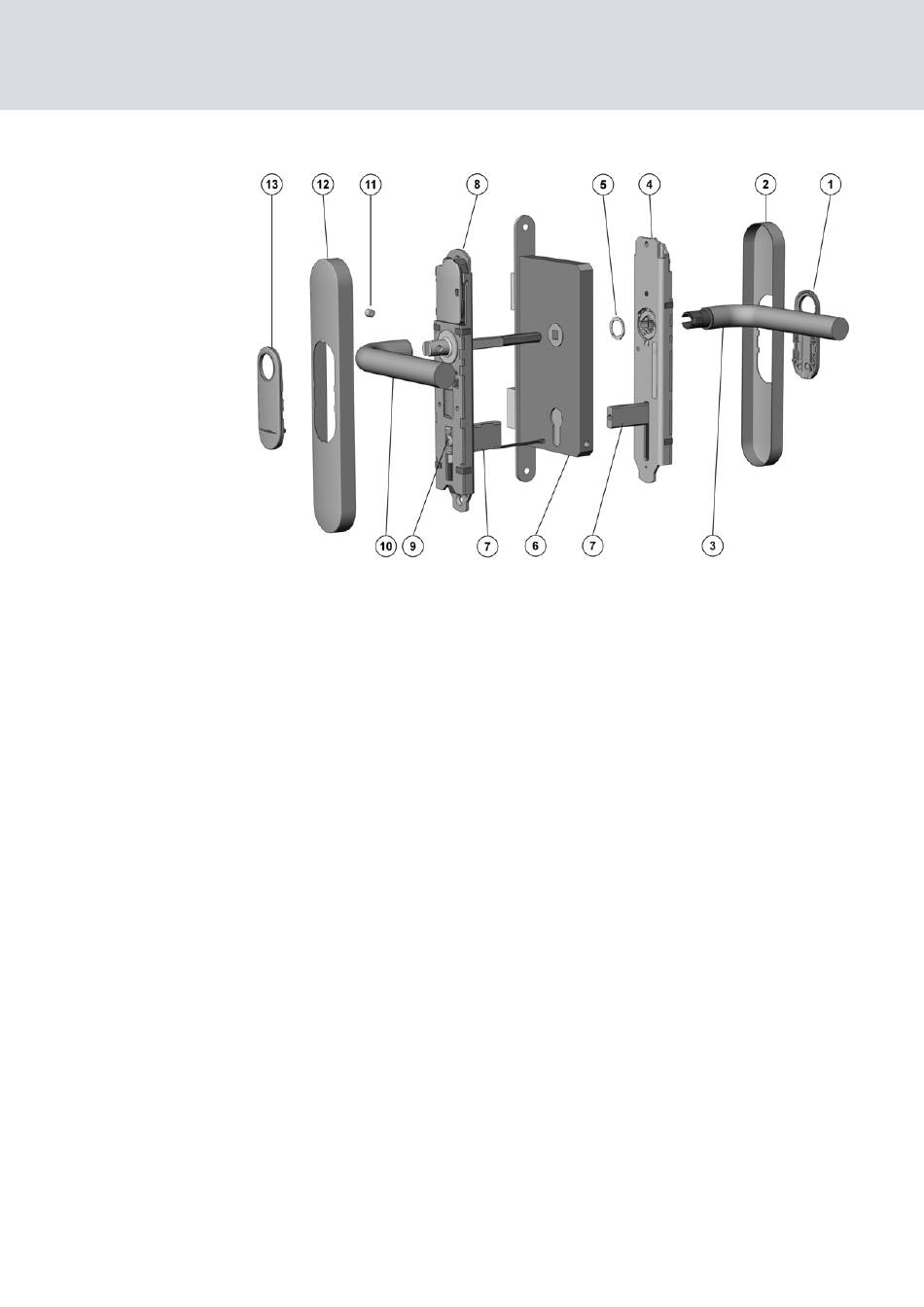

1. Inlay
2. Abdeckung
3. Außendrücker
4. Außenbeschlag
5. Drückerverschluss
6. Türschloss (nicht im Lieferumfang enthalten!)
7. SnapIn-Mechanismus
8. Innenbeschlag
9. Schraube
10. Innendrücker
11. Innensechskantschraube
12. Abdeckung
13. Inlay
Montage
1. Optional: Drücker / Rosetten / Beschläge etc. welche an der Tür ange-
bracht sind demontieren.
2. Optional: Einsteckschloss in der Tür befestigen
3. Das SmartHandle wird teilmontiert geliefert, siehe „Demontage".
