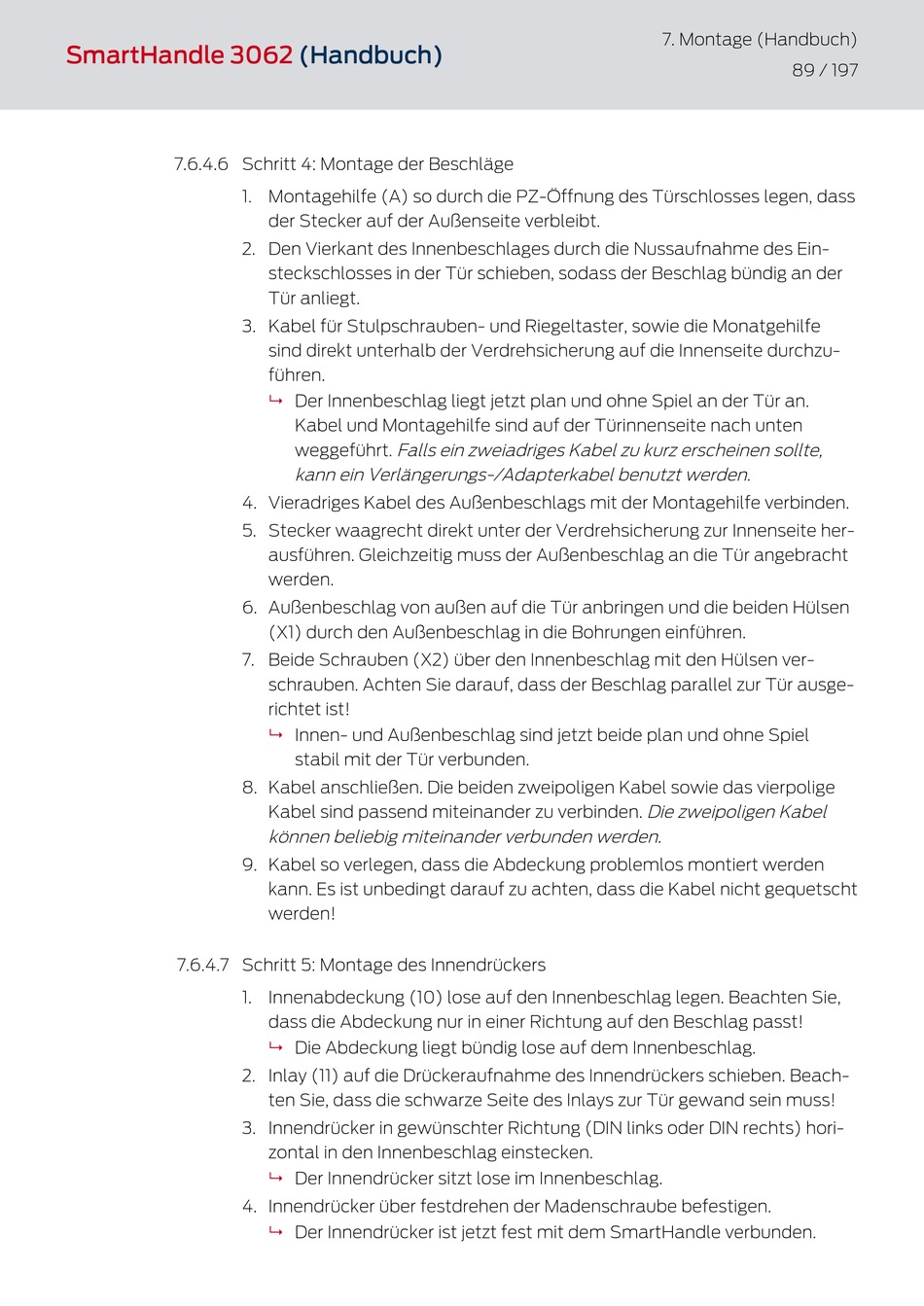

SmartHandle 3062
7.6.4.6 Schritt 4: Montage der Beschläge
7.6.4.7 Schritt 5: Montage des Innendrückers
(Handbuch)
1. Montagehilfe (A) so durch die PZ-Öffnung des Türschlosses legen, dass
der Stecker auf der Außenseite verbleibt.
2. Den Vierkant des Innenbeschlages durch die Nussaufnahme des Ein-
steckschlosses in der Tür schieben, sodass der Beschlag bündig an der
Tür anliegt.
3. Kabel für Stulpschrauben- und Riegeltaster, sowie die Monatgehilfe
sind direkt unterhalb der Verdrehsicherung auf die Innenseite durchzu-
führen.
Der Innenbeschlag liegt jetzt plan und ohne Spiel an der Tür an.
9
Kabel und Montagehilfe sind auf der Türinnenseite nach unten
weggeführt. Falls ein zweiadriges Kabel zu kurz erscheinen sollte,
kann ein Verlängerungs-/Adapterkabel benutzt werden.
4. Vieradriges Kabel des Außenbeschlags mit der Montagehilfe verbinden.
5. Stecker waagrecht direkt unter der Verdrehsicherung zur Innenseite her-
ausführen. Gleichzeitig muss der Außenbeschlag an die Tür angebracht
werden.
6. Außenbeschlag von außen auf die Tür anbringen und die beiden Hülsen
(X1) durch den Außenbeschlag in die Bohrungen einführen.
7. Beide Schrauben (X2) über den Innenbeschlag mit den Hülsen ver-
schrauben. Achten Sie darauf, dass der Beschlag parallel zur Tür ausge-
richtet ist!
9
Innen- und Außenbeschlag sind jetzt beide plan und ohne Spiel
stabil mit der Tür verbunden.
8. Kabel anschließen. Die beiden zweipoligen Kabel sowie das vierpolige
Kabel sind passend miteinander zu verbinden. Die zweipoligen Kabel
können beliebig miteinander verbunden werden.
9. Kabel so verlegen, dass die Abdeckung problemlos montiert werden
kann. Es ist unbedingt darauf zu achten, dass die Kabel nicht gequetscht
werden!
1. Innenabdeckung (10) lose auf den Innenbeschlag legen. Beachten Sie,
dass die Abdeckung nur in einer Richtung auf den Beschlag passt!
9
Die Abdeckung liegt bündig lose auf dem Innenbeschlag.
2. Inlay (11) auf die Drückeraufnahme des Innendrückers schieben. Beach-
ten Sie, dass die schwarze Seite des Inlays zur Tür gewand sein muss!
3. Innendrücker in gewünschter Richtung (DIN links oder DIN rechts) hori-
zontal in den Innenbeschlag einstecken.
Der Innendrücker sitzt lose im Innenbeschlag.
9
4. Innendrücker über festdrehen der Madenschraube befestigen.
Der Innendrücker ist jetzt fest mit dem SmartHandle verbunden.
9
7. Montage (Handbuch)
89 / 197
