5
MONTAGE
5.3.1.2

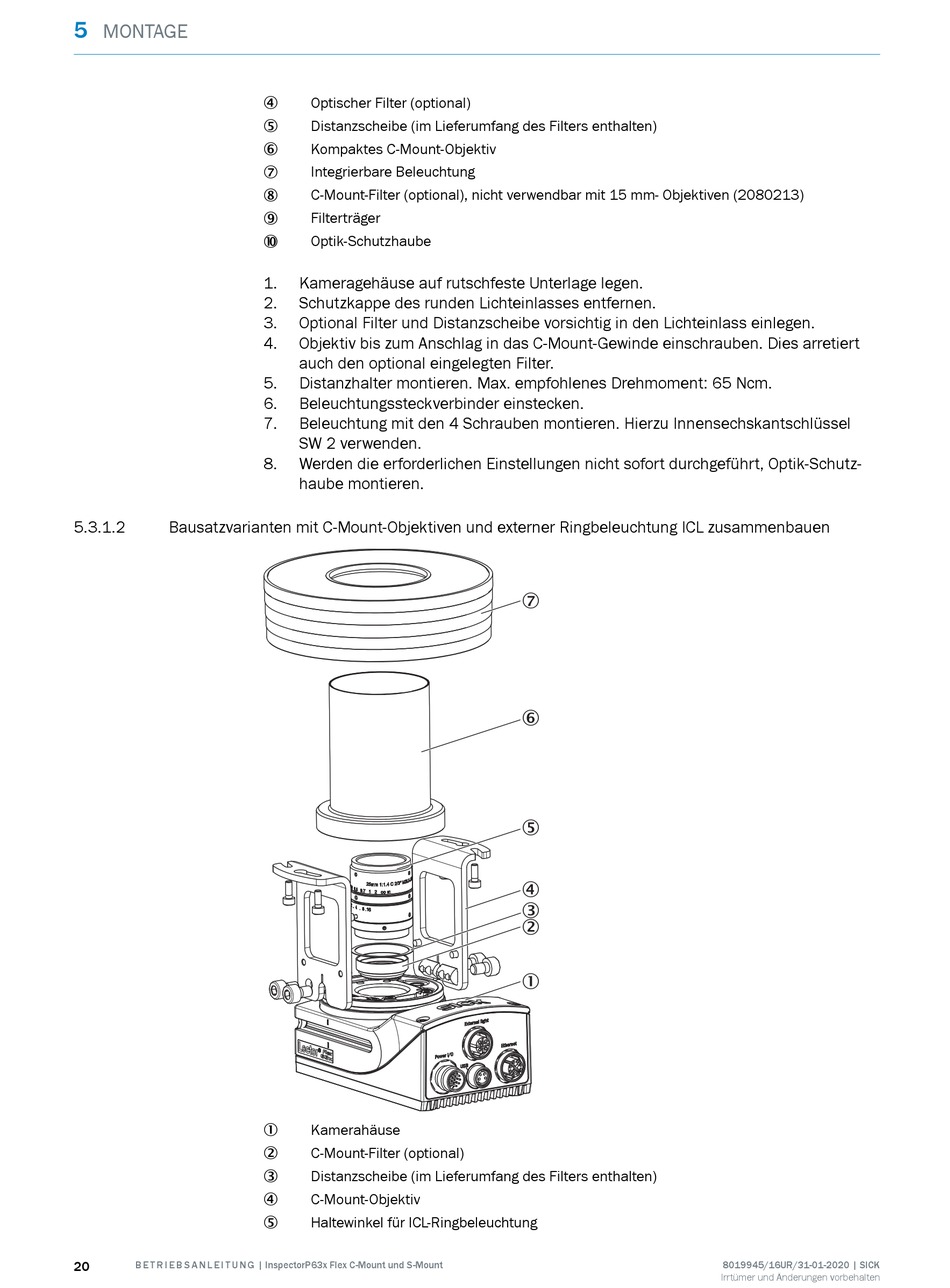

Bausatzvarianten mit C-Mount-Objektiven und externer Ringbeleuchtung ICL zusammenbauen
20
B E T R I E B S A N L E I T U N G | InspectorP63x Flex C-Mount und S-Mount
Optischer Filter (optional)
4
Distanzscheibe (im Lieferumfang des Filters enthalten)
5
Kompaktes C-Mount-Objektiv
6
Integrierbare Beleuchtung
7
C-Mount-Filter (optional), nicht verwendbar mit 15 mm- Objektiven (2080213)
8
Filterträger
9
Optik-Schutzhaube
ß
1.
Kameragehäuse auf rutschfeste Unterlage legen.
2.
Schutzkappe des runden Lichteinlasses entfernen.
3.
Optional Filter und Distanzscheibe vorsichtig in den Lichteinlass einlegen.
4.
Objektiv bis zum Anschlag in das C-Mount-Gewinde einschrauben. Dies arretiert
auch den optional eingelegten Filter.
5.
Distanzhalter montieren. Max. empfohlenes Drehmoment: 65 Ncm.
6.
Beleuchtungssteckverbinder einstecken.
7.
Beleuchtung mit den 4 Schrauben montieren. Hierzu Innensechskantschlüssel
SW 2 verwenden.
8.
Werden die erforderlichen Einstellungen nicht sofort durchgeführt, Optik-Schutz‐
haube montieren.
Kamerahäuse
1
C-Mount-Filter (optional)
2
Distanzscheibe (im Lieferumfang des Filters enthalten)
3
C-Mount-Objektiv
4
Haltewinkel für ICL-Ringbeleuchtung
5
7
6
5
4
3
2
1
8019945/16UR/31-01-2020 | SICK
Irrtümer und Änderungen vorbehalten
