6
ELEKTRISCHE INSTALLATION
6.3.2
Anschluss InspectorP6xx an CDM420-0006
1
Interfaces 5
2
3

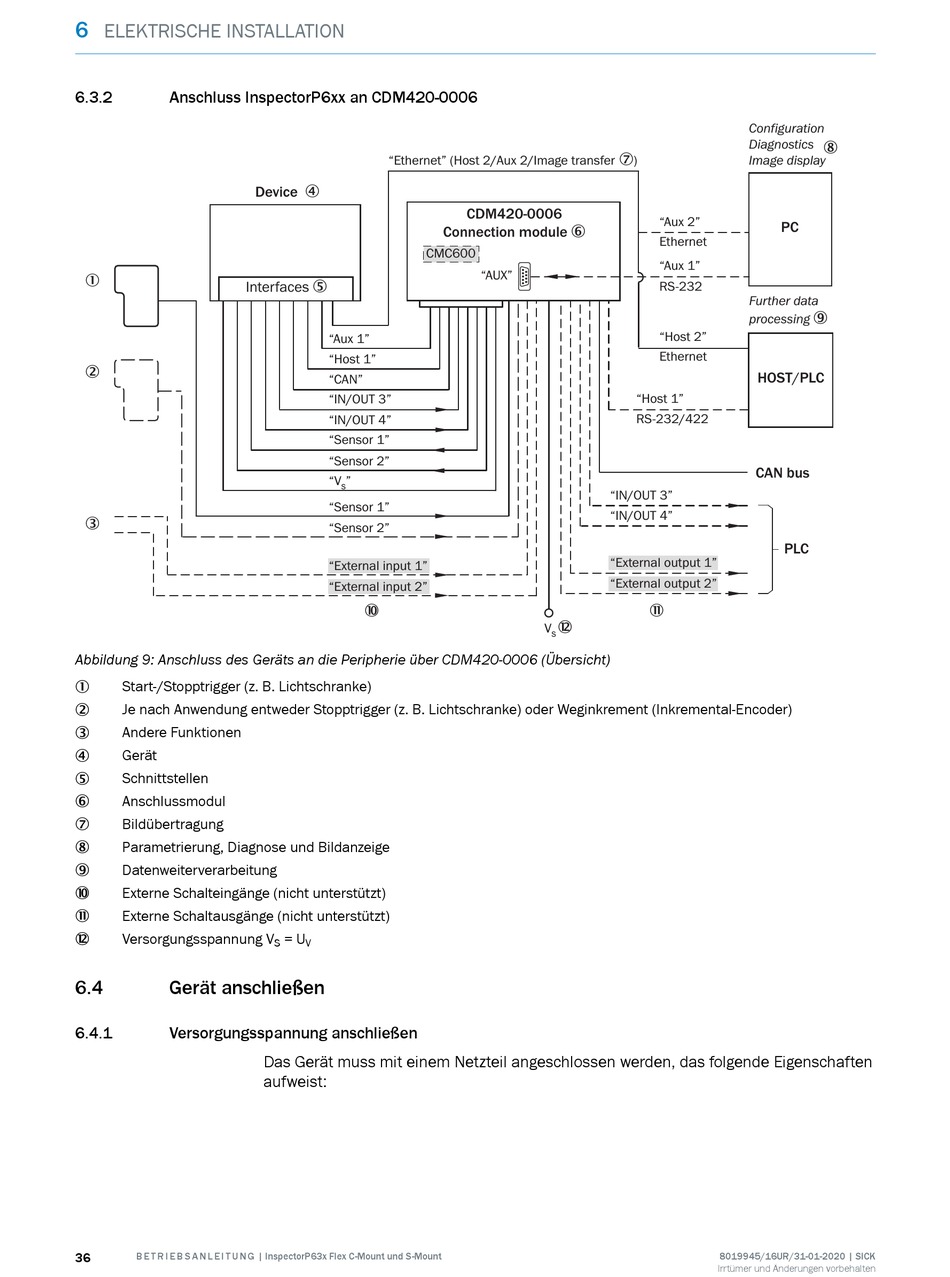

Abbildung 9: Anschluss des Geräts an die Peripherie über CDM420-0006 (Übersicht)
Start-/Stopptrigger (z. B. Lichtschranke)
1
Je nach Anwendung entweder Stopptrigger (z. B. Lichtschranke) oder Weginkrement (Inkremental-Encoder)
2
Andere Funktionen
3
Gerät
4
Schnittstellen
5
Anschlussmodul
6
Bildübertragung
7
Parametrierung, Diagnose und Bildanzeige
8
Datenweiterverarbeitung
9
Externe Schalteingänge (nicht unterstützt)
ß
Externe Schaltausgänge (nicht unterstützt)
à
Versorgungsspannung V
á
6.4
Gerät anschließen
6.4.1
Versorgungsspannung anschließen
36
B E T R I E B S A N L E I T U N G | InspectorP63x Flex C-Mount und S-Mount
"Ethernet" (Host 2/Aux 2/Image transfer
Device 4
CMC600
"Aux 1"
"Host 1"
"CAN"
"IN/OUT 3"
"IN/OUT 4"
"Sensor 1"
"Sensor 2"
"V
"
S
"Sensor 1"
"Sensor 2"
"External input 1"
"External input 2"
ß
= U
S
V
Das Gerät muss mit einem Netzteil angeschlossen werden, das folgende Eigenschaften
aufweist:
7
CDM420-0006
Connection module 6
"AUX"
"IN/OUT 3"
"IN/OUT 4"
"External output 1"
"External output 2"
á
V
S
Configuration
Diagnostics
Image display
)
"Aux 2"
PC
Ethernet
"Aux 1"
RS-232
Further data
processing
"Host 2"
Ethernet
HOST/PLC
"Host 1"
RS-232/422
CAN bus
PLC
à
8019945/16UR/31-01-2020 | SICK
Irrtümer und Änderungen vorbehalten
