5.3.1.3

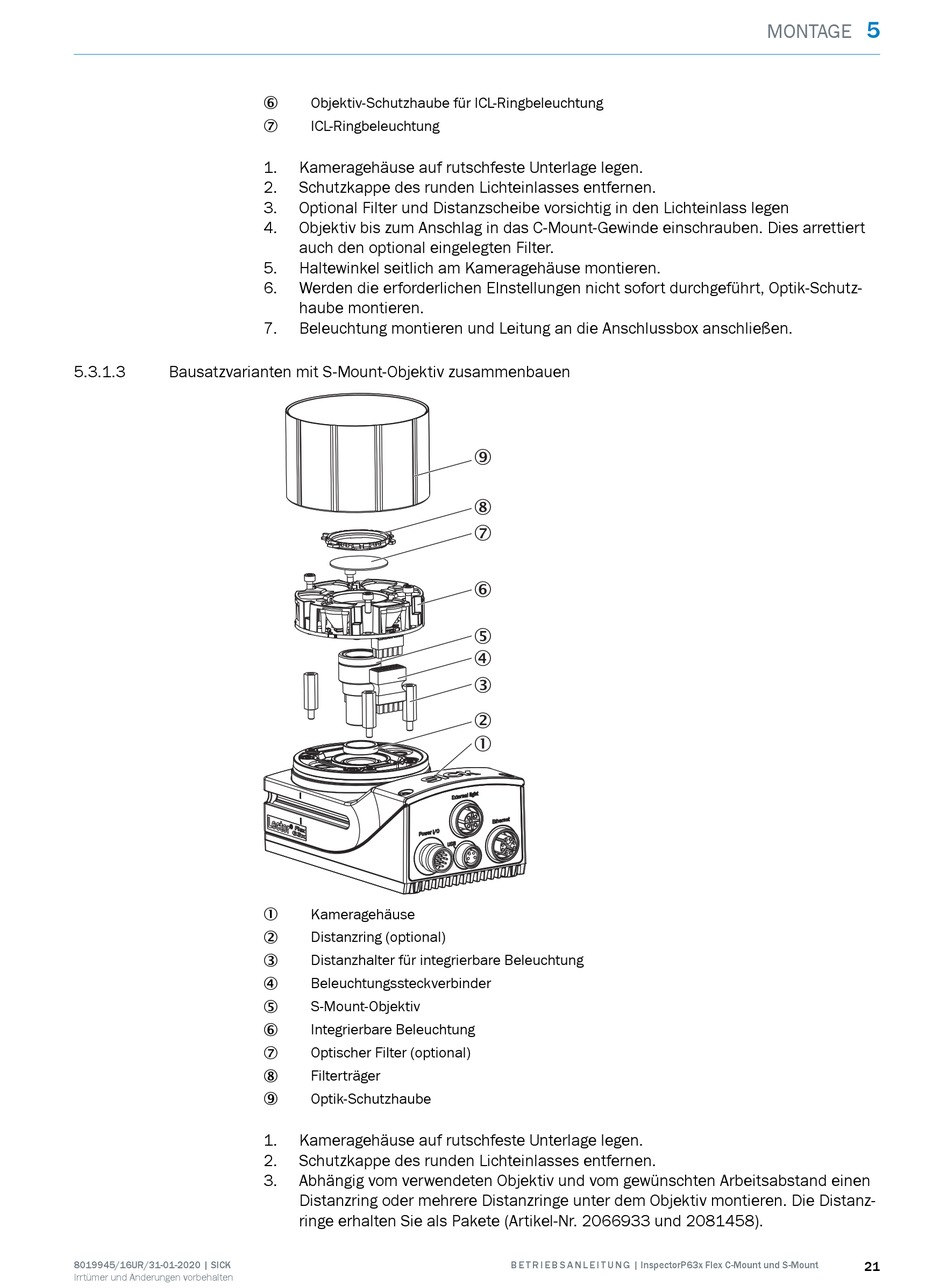

Bausatzvarianten mit S-Mount-Objektiv zusammenbauen
8019945/16UR/31-01-2020 | SICK
Irrtümer und Änderungen vorbehalten
Objektiv-Schutzhaube für ICL-Ringbeleuchtung
6
ICL-Ringbeleuchtung
7
1.
Kameragehäuse auf rutschfeste Unterlage legen.
2.
Schutzkappe des runden Lichteinlasses entfernen.
3.
Optional Filter und Distanzscheibe vorsichtig in den Lichteinlass legen
4.
Objektiv bis zum Anschlag in das C-Mount-Gewinde einschrauben. Dies arrettiert
auch den optional eingelegten Filter.
5.
Haltewinkel seitlich am Kameragehäuse montieren.
6.
Werden die erforderlichen EInstellungen nicht sofort durchgeführt, Optik-Schutz‐
haube montieren.
7.
Beleuchtung montieren und Leitung an die Anschlussbox anschließen.
Kameragehäuse
1
Distanzring (optional)
2
Distanzhalter für integrierbare Beleuchtung
3
Beleuchtungssteckverbinder
4
S-Mount-Objektiv
5
Integrierbare Beleuchtung
6
Optischer Filter (optional)
7
Filterträger
8
Optik-Schutzhaube
9
1.
Kameragehäuse auf rutschfeste Unterlage legen.
2.
Schutzkappe des runden Lichteinlasses entfernen.
3.
Abhängig vom verwendeten Objektiv und vom gewünschten Arbeitsabstand einen
Distanzring oder mehrere Distanzringe unter dem Objektiv montieren. Die Distanz‐
ringe erhalten Sie als Pakete (Artikel-Nr. 2066933 und 2081458).
9
8
7
6
5
4
3
2
1
B E T R I E B S A N L E I T U N G | InspectorP63x Flex C-Mount und S-Mount
5
MONTAGE
21
