6
ELEKTRISCHE INSTALLATION
Parametercloningmodul CMC600 (nicht unterstützt)
4
z. B. SPS (speicherprogrammierbare Steuerung)
5
Hilfsschnittstelle „AUX"
6
Stecker, D-Sub, 9-polig
7
Sensor = Gerät
8
Dose, D-Sub-HD, 15-polig
9
Anzuschließendes Gerät
ß
Name des Schaltausgangs
à
6.6.2
Versorgungsspannung im CDM420-0006 anschließen
50
B E T R I E B S A N L E I T U N G | InspectorP63x Flex C-Mount und S-Mount
CDM420-0006
1
+24 V
V
1
s
2
GND
+24 V*
POWER
5
Shield
S1 : POWER
ON
OFF
- +24 V -
V
S

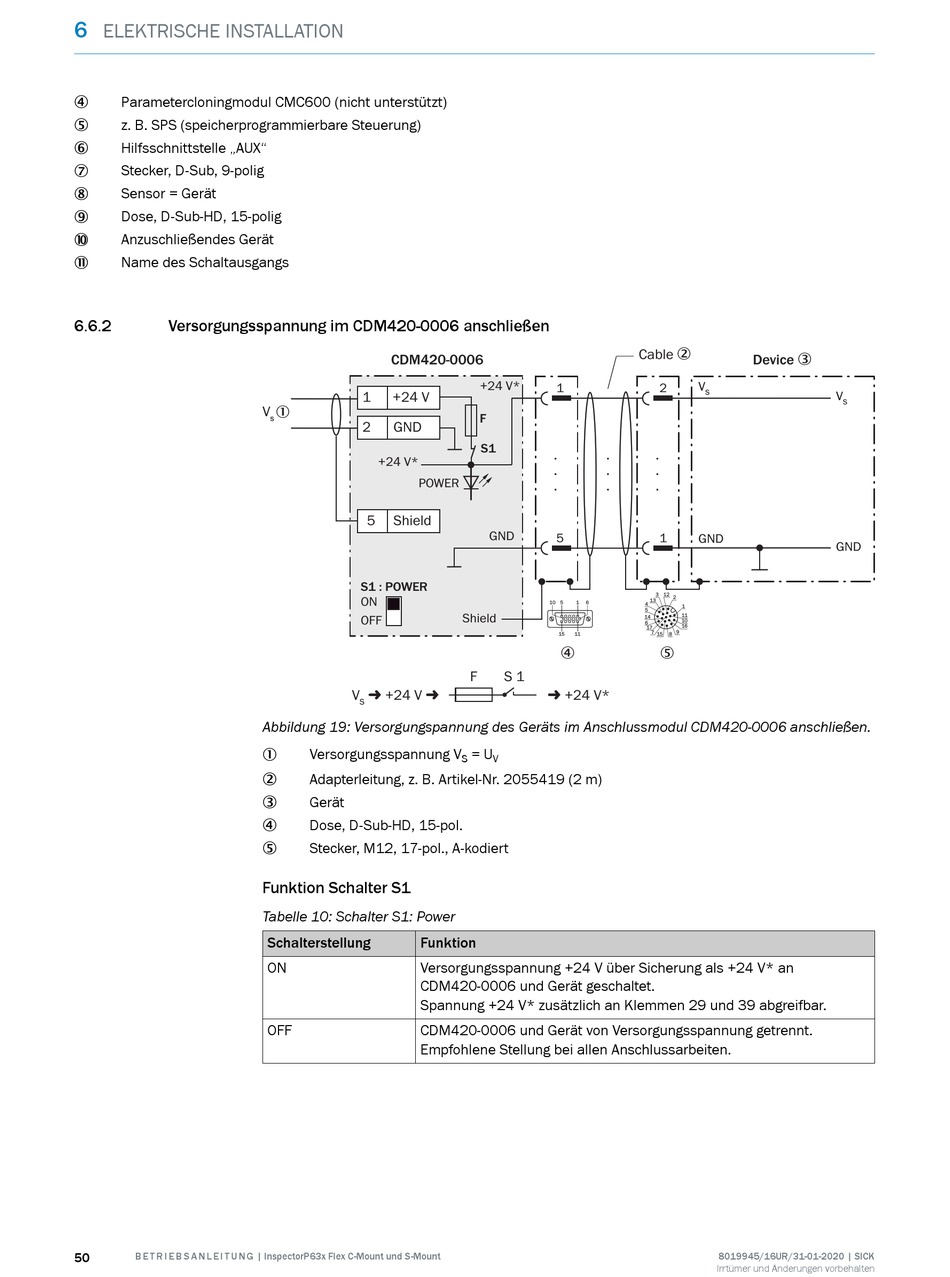

Abbildung 19: Versorgungspannung des Geräts im Anschlussmodul CDM420-0006 anschließen.
Versorgungsspannung V
1
Adapterleitung, z. B. Artikel-Nr. 2055419 (2 m)
2
Gerät
3
Dose, D-Sub-HD, 15-pol.
4
Stecker, M12, 17-pol., A-kodiert
5
Funktion Schalter S1
Tabelle 10: Schalter S1: Power
Schalterstellung
Funktion
ON
Versorgungsspannung +24 V über Sicherung als +24 V* an
CDM420-0006 und Gerät geschaltet.
Spannung +24 V* zusätzlich an Klemmen 29 und 39 abgreifbar.
OFF
CDM420-0006 und Gerät von Versorgungsspannung getrennt.
Empfohlene Stellung bei allen Anschlussarbeiten.
Cable 2
+24 V*
1
F
S1
.
.
.
.
.
.
GND
5
10
5
1
6
Shield
15
11
4
F
S 1
- +24 V*
= U
S
V
Device 3
V
2
S
.
.
.
1
GND
3
12
2
13
4
1
5
11
14
10
6
16
17
9
7
15
8
5
8019945/16UR/31-01-2020 | SICK
Irrtümer und Änderungen vorbehalten
