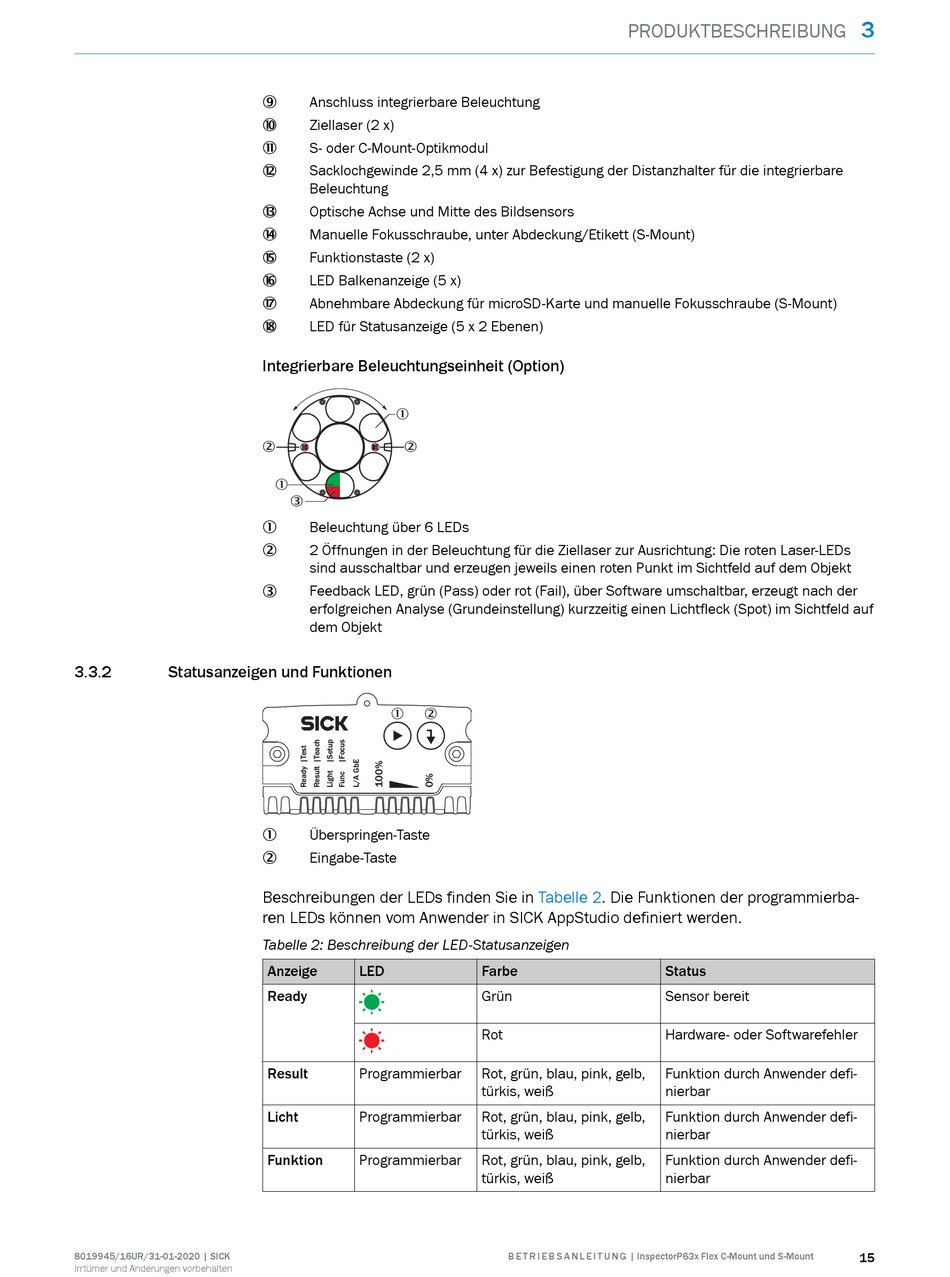

Statusanzeigen und Funktionen
8019945/16UR/31-01-2020 | SICK
Irrtümer und Änderungen vorbehalten
Anschluss integrierbare Beleuchtung
9
Ziellaser (2 x)
ß
S- oder C-Mount-Optikmodul
à
Sacklochgewinde 2,5 mm (4 x) zur Befestigung der Distanzhalter für die integrierbare
á
Beleuchtung
Optische Achse und Mitte des Bildsensors
â
Manuelle Fokusschraube, unter Abdeckung/Etikett (S-Mount)
ã
Funktionstaste (2 x)
ä
LED Balkenanzeige (5 x)
å
Abnehmbare Abdeckung für microSD-Karte und manuelle Fokusschraube (S-Mount)
æ
LED für Statusanzeige (5 x 2 Ebenen)
ç
Integrierbare Beleuchtungseinheit (Option)
1
2
2
1
3
Beleuchtung über 6 LEDs
1
2 Öffnungen in der Beleuchtung für die Ziellaser zur Ausrichtung: Die roten Laser-LEDs
2
sind ausschaltbar und erzeugen jeweils einen roten Punkt im Sichtfeld auf dem Objekt
Feedback LED, grün (Pass) oder rot (Fail), über Software umschaltbar, erzeugt nach der
3
erfolgreichen Analyse (Grundeinstellung) kurzzeitig einen Lichtfleck (Spot) im Sichtfeld auf
dem Objekt
1
2
Überspringen-Taste
1
Eingabe-Taste
2
Beschreibungen der LEDs finden Sie in
ren LEDs können vom Anwender in SICK AppStudio definiert werden.
Tabelle 2: Beschreibung der LED-Statusanzeigen
Anzeige
LED
Ready
Result
Programmierbar
Licht
Programmierbar
Funktion
Programmierbar
PRODUKTBESCHREIBUNG
Tabelle
2. Die Funktionen der programmierba‐
Farbe
Grün
Rot
Rot, grün, blau, pink, gelb,
türkis, weiß
Rot, grün, blau, pink, gelb,
türkis, weiß
Rot, grün, blau, pink, gelb,
türkis, weiß
B E T R I E B S A N L E I T U N G | InspectorP63x Flex C-Mount und S-Mount
Status
Sensor bereit
Hardware- oder Softwarefehler
Funktion durch Anwender defi‐
nierbar
Funktion durch Anwender defi‐
nierbar
Funktion durch Anwender defi‐
nierbar
3
15
