6
ELEKTRISCHE INSTALLATION
2
Trigger sensor 1
V
S ext
V
3
S
Out
GND
PNP sensor 4

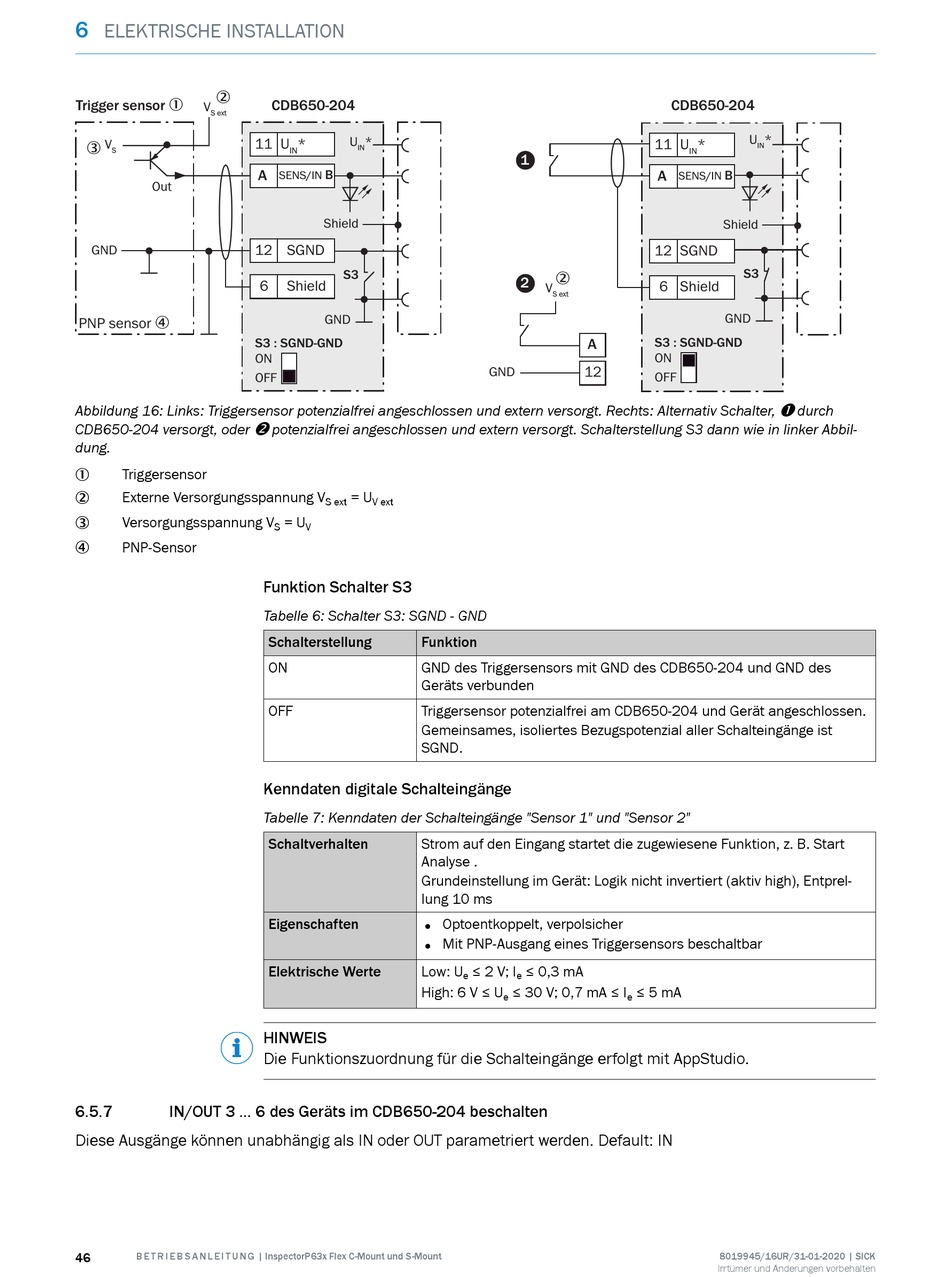

Abbildung 16: Links: Triggersensor potenzialfrei angeschlossen und extern versorgt. Rechts: Alternativ Schalter,
CDB650-204 versorgt, oder
" potenzialfrei angeschlossen und extern versorgt. Schalterstellung S3 dann wie in linker Abbil‐
dung.
Triggersensor
1
Externe Versorgungsspannung V
2
Versorgungsspannung V
3
PNP-Sensor
4
6.5.7
IN/OUT 3 ... 6 des Geräts im CDB650-204 beschalten
Diese Ausgänge können unabhängig als IN oder OUT parametriert werden. Default: IN
46
B E T R I E B S A N L E I T U N G | InspectorP63x Flex C-Mount und S-Mount
CDB650-204
U
*
11 U
*
IN
IN
A
B
SENS/IN
Shield
12 SGND
S3
6
Shield
GND
S3 : SGND-GND
ON
OFF
= U
S ext
V ext
= U
S
V
Funktion Schalter S3
Tabelle 6: Schalter S3: SGND - GND
Schalterstellung
Funktion
ON
GND des Triggersensors mit GND des CDB650-204 und GND des
Geräts verbunden
OFF
Triggersensor potenzialfrei am CDB650-204 und Gerät angeschlossen.
Gemeinsames, isoliertes Bezugspotenzial aller Schalteingänge ist
SGND.
Kenndaten digitale Schalteingänge
Tabelle 7: Kenndaten der Schalteingänge "Sensor 1" und "Sensor 2"
Schaltverhalten
Strom auf den Eingang startet die zugewiesene Funktion, z. B. Start
Analyse .
Grundeinstellung im Gerät: Logik nicht invertiert (aktiv high), Entprel‐
lung 10 ms
•
Eigenschaften
•
Elektrische Werte
Low: U
High: 6 V ≤ U
HINWEIS
Die Funktionszuordnung für die Schalteingänge erfolgt mit AppStudio.
1
2
2
V
S ext
A
12
GND
Optoentkoppelt, verpolsicher
Mit PNP-Ausgang eines Triggersensors beschaltbar
≤ 2 V; I
≤ 0,3 mA
e
e
≤ 30 V; 0,7 mA ≤ I
e
CDB650-204
U
*
11 U
*
IN
IN
A
B
SENS/IN
Shield
12 SGND
S3
6 Shield
GND
S3 : SGND-GND
ON
OFF
! durch
≤ 5 mA
e
8019945/16UR/31-01-2020 | SICK
Irrtümer und Änderungen vorbehalten
