8019945/16UR/31-01-2020 | SICK
Irrtümer und Änderungen vorbehalten

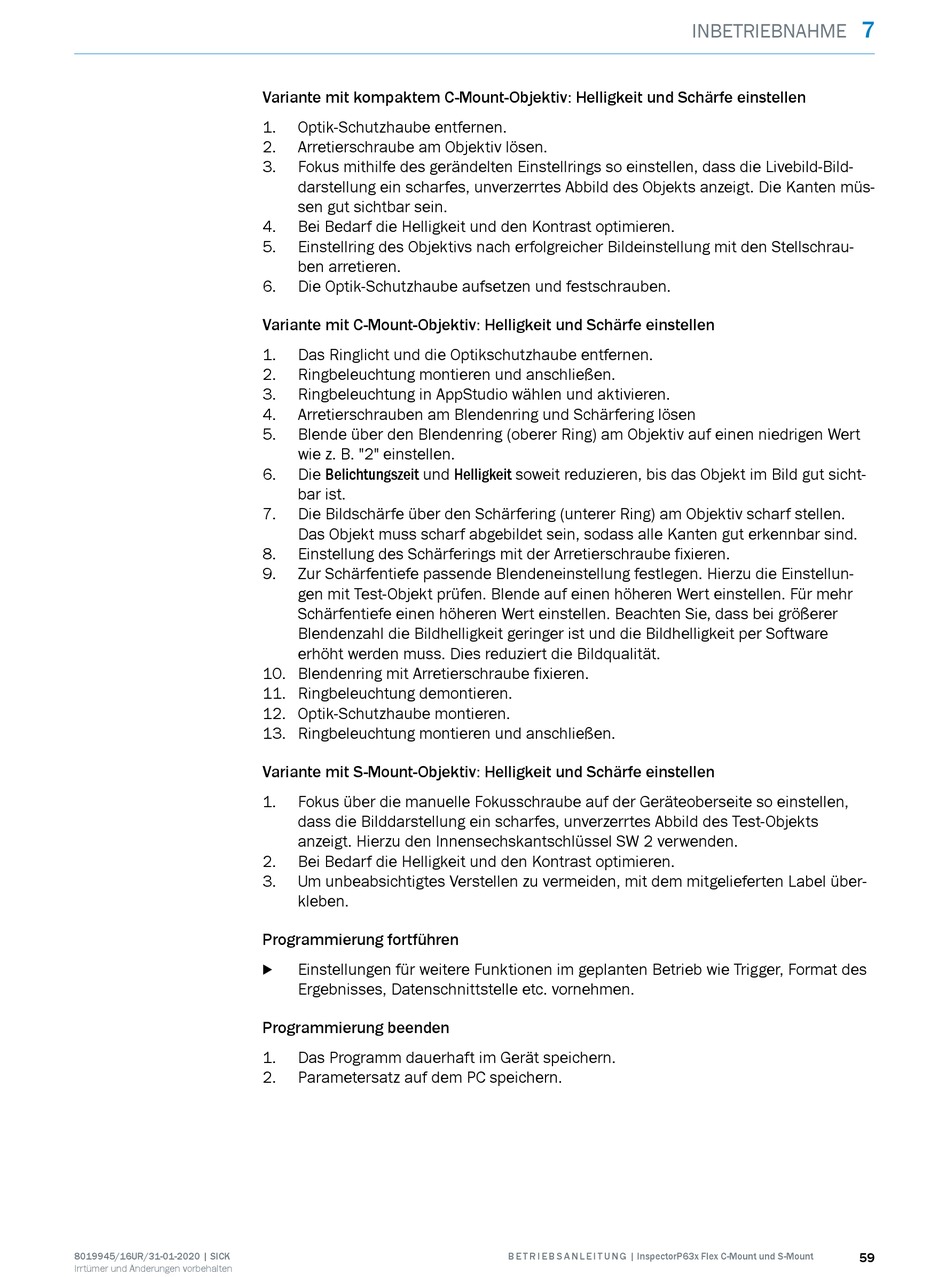

Variante mit kompaktem C-Mount-Objektiv: Helligkeit und Schärfe einstellen
1.
Optik-Schutzhaube entfernen.
2.
Arretierschraube am Objektiv lösen.
3.
Fokus mithilfe des gerändelten Einstellrings so einstellen, dass die Livebild-Bild‐
darstellung ein scharfes, unverzerrtes Abbild des Objekts anzeigt. Die Kanten müs‐
sen gut sichtbar sein.
4.
Bei Bedarf die Helligkeit und den Kontrast optimieren.
5.
Einstellring des Objektivs nach erfolgreicher Bildeinstellung mit den Stellschrau‐
ben arretieren.
6.
Die Optik-Schutzhaube aufsetzen und festschrauben.
Variante mit C-Mount-Objektiv: Helligkeit und Schärfe einstellen
1.
Das Ringlicht und die Optikschutzhaube entfernen.
2.
Ringbeleuchtung montieren und anschließen.
3.
Ringbeleuchtung in AppStudio wählen und aktivieren.
4.
Arretierschrauben am Blendenring und Schärfering lösen
5.
Blende über den Blendenring (oberer Ring) am Objektiv auf einen niedrigen Wert
wie z. B. "2" einstellen.
6.
Die Belichtungszeit und Helligkeit soweit reduzieren, bis das Objekt im Bild gut sicht‐
bar ist.
7.
Die Bildschärfe über den Schärfering (unterer Ring) am Objektiv scharf stellen.
Das Objekt muss scharf abgebildet sein, sodass alle Kanten gut erkennbar sind.
8.
Einstellung des Schärferings mit der Arretierschraube fixieren.
9.
Zur Schärfentiefe passende Blendeneinstellung festlegen. Hierzu die Einstellun‐
gen mit Test-Objekt prüfen. Blende auf einen höheren Wert einstellen. Für mehr
Schärfentiefe einen höheren Wert einstellen. Beachten Sie, dass bei größerer
Blendenzahl die Bildhelligkeit geringer ist und die Bildhelligkeit per Software
erhöht werden muss. Dies reduziert die Bildqualität.
10. Blendenring mit Arretierschraube fixieren.
11. Ringbeleuchtung demontieren.
12. Optik-Schutzhaube montieren.
13. Ringbeleuchtung montieren und anschließen.
Variante mit S-Mount-Objektiv: Helligkeit und Schärfe einstellen
1.
Fokus über die manuelle Fokusschraube auf der Geräteoberseite so einstellen,
dass die Bilddarstellung ein scharfes, unverzerrtes Abbild des Test-Objekts
anzeigt. Hierzu den Innensechskantschlüssel SW 2 verwenden.
2.
Bei Bedarf die Helligkeit und den Kontrast optimieren.
3.
Um unbeabsichtigtes Verstellen zu vermeiden, mit dem mitgelieferten Label über‐
kleben.
Programmierung fortführen
Einstellungen für weitere Funktionen im geplanten Betrieb wie Trigger, Format des
b
Ergebnisses, Datenschnittstelle etc. vornehmen.
Programmierung beenden
1.
Das Programm dauerhaft im Gerät speichern.
2.
Parametersatz auf dem PC speichern.
B E T R I E B S A N L E I T U N G | InspectorP63x Flex C-Mount und S-Mount
7
INBETRIEBNAHME
59
