Agilent Technologies Agilent U1602A Schnellstartanleitung Seite 98

빠른 도움말 언어 선택
User 메뉴 열기
Utility 메뉴 열기
MORE 1/4 페이지 메뉴 선택
표시 언어 선택(영어, 프랑스어, 이탈리아
어, 포르투갈어, 독일어, 스페인어, 한국어,
일본어, 중국어 번체 또는 중국어 간체)

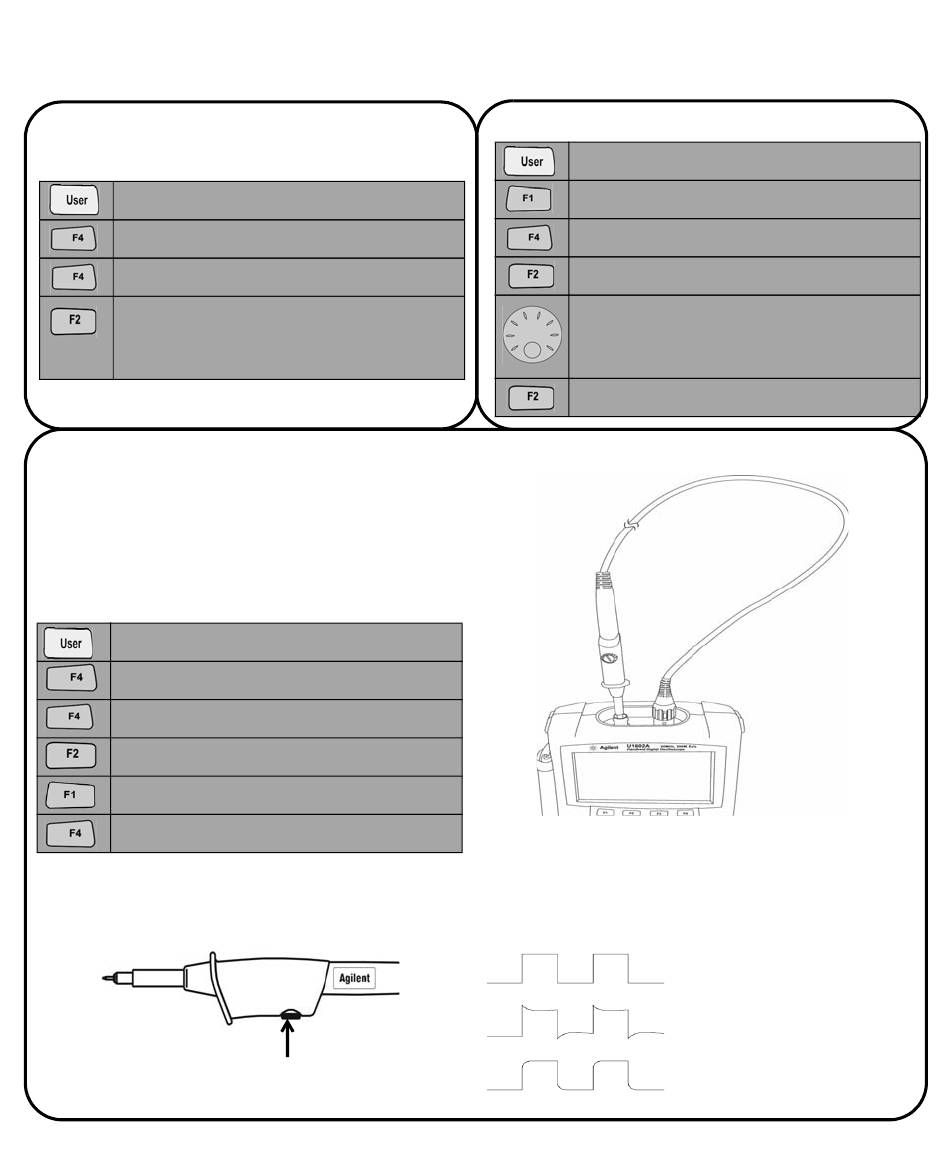

스코프 프로브 보정
스코프 채널에 맞게 프로브를 보정하려면 프로브
를 조절합니다. 수동 프로브가 먼저 입력 채널에 연
결될 때마다 이 단계를 수행합니다. 수동 프로브
를 채널 2에, 프로브 접촉을 채널 1에 각각 연결하
여 1kHz로 입력 신호 3Vp- p를 얻습니다.
User 메뉴 열기
Utility 메뉴 열기
MORE 3/4 페이지 메뉴 선택
프로브 교정 입력
프로브 감쇄 선택
프로브를 조절하려면 누름
트리머 캐패시터
디스플레이 대비 조절
User 메뉴 열기
Display 메뉴 열기
MORE 1/2 페이지 메뉴 선택
고정 대비 값을 해제하려면 한 번 누름
회전 스위치를 시계방향으로 돌려 휘도
(0부터 100까지 표시되는 대비 값)를 낮추
거나 그 반대로 함
대비 값을 고정하려면 한 번 누름
표시된 펄스의 모양이 올바로 보정되었는지 확
인합니다. 그렇지 않다면 가장 평평한 구형파를
얻을 수 있도록 트리머 캐패시터를 조절합니다.
7
올바로 보정됨
과보정됨
보정이 충분치 않음
