Introdução
Este Guia de início rápido fornece informações básicas, apresenta funções do painel
frontal e especificações gerais do osciloscópio digital portátil Agilent série U1600A. Esse
modelo da série U1600A possui uma tela LCD de 4,5 polegadas (11,4 cm) que permite
distinguir claramente formas de onda em dois canais. A série U1600A oferece uma
ferramenta para solução de problemas de alto desempenho para utilização em
manutenção, depuração e desenvolvimento. As unidades U1602A e U1604A são
fornecidas com as larguras de faixa de 20 Mhz e 40 Mhz, respectivamente. Ambos os
modelos possuem taxa de amostragem em tempo real de até 200 MSa/s em dois canais.
O multímetro integrado de RMS real com resolução de 6.000 contagens também é
fornecido com recursos de intervalo automático que permitem ao usuário executar
funções de medição rápida e precisamente, incluindo tensão, resistência e medições
auxiliares. Os usuários podem utilizar as funções Matemática de Forma de Onda Dupla
(DWM) e Transformação Rápida de Fourier (FFT) (no U1604A) para realizar análises
rápidas de forma de onda no domínio do tempo e no domínio da freqüência. Além disso,
a série U1600A oferece a função de registro de dados em todas as medições, permitindo
ao usuário consolidar uma seqüência de pontos de dados para fins de registro.

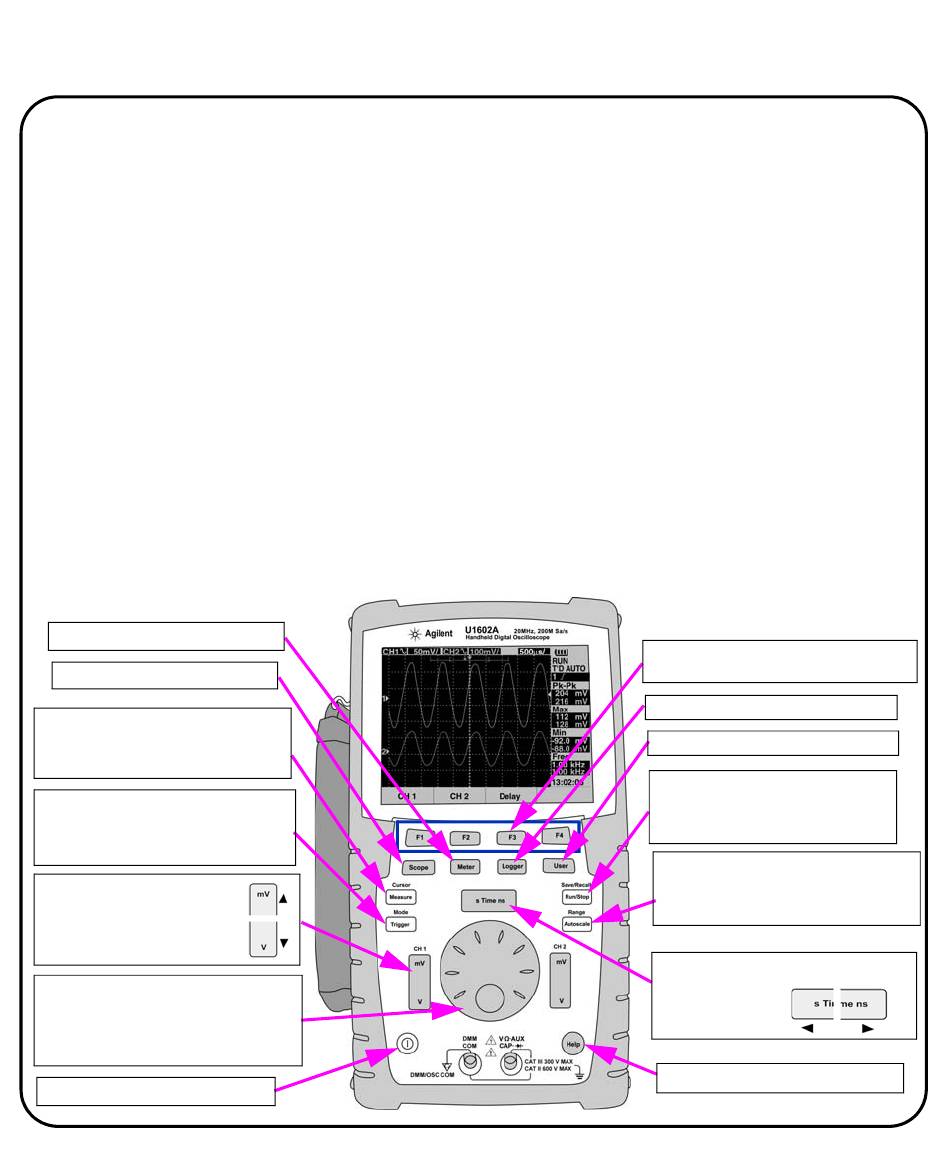

Visão geral do painel frontal
Botão do modo Meter
Botão do modo Scope
Botão da medição automática.
Para acessar o modo Cursor,
pressione e segure o botão.
Botão Trigger.
Para acessar o modo Trigger,
pressione e segure o botão.
Botão da escala vertical
para aumentar e
reduzir volt/div do
respectivo canal
Gire no sentido horário ou
anti- horário para selecionar o
valor e pressione o botão para
definir o valor.
Botão liga/desliga
Softkeys p/ selecionar submenu
de cada modo de função
4
Botão do modo Logger
Botão do modo User
Botão Run/Stop. Para
acessar o modo Save/Recall,
pressione e segure o botão.
Botão Autoscale. Para configu-
rar manualmente o intervalo,
pressione e segure o botão.
Botão da escala horizontal p/
aumentar e
reduzir
tempo/div
Botão de ajuda rápida
