Pantalla de Imagen del Osciloscopio

Básicamente los osciloscopios digitales portátiles Agilent U1602A y U1604A
ofrecen una imagen color LCD de 320

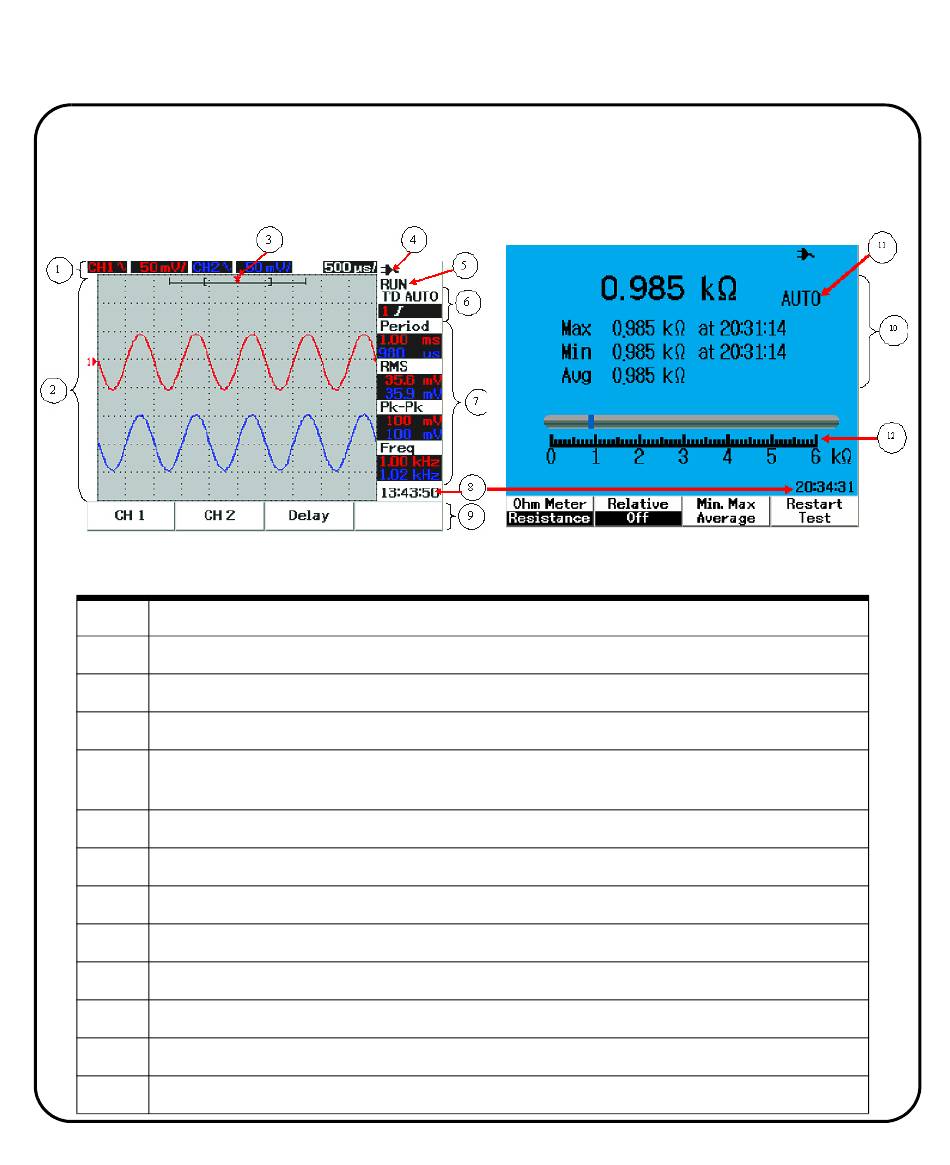

Figura 1 Pantalla del Osciloscopio
Tabla 1 Descripciones de la pantalla principal del osciloscopio digital portátil
No. Descripción / Función
1 Muestra el estado del canal 1 y canal 2 en volt/div y en tiempo/div
2 Muestra la forma de onda de entrada desde el canal 1 y canal 2
3 Dispara la posición en la ventana
4 Muestra la condición o estado de la batería, desde carga total hasta agotada.
Indica la conectividad de CA para carga de batería
5 Muestra el estado de adquisición de señal
6 Muestra el modo disparador de señal y el estado del disparador
7 Muestra los valores resultantes de la medición automática
8 Muestra la hora
9 Muestra el menú de funciones al presionar los botones y las teclas rápidas correspondientes
10 Muestra el valor de medición numérico en el modo Meter
11 Indica que el medidor está en modo de rango automático
12 Muestra gráfico de barra análogo para valor de medición
× 240 que poseen dos pantallas principales.
Figura 2 Pantalla del Multímetro
