簡介
此《快速入門指南》提供 Agilent U1600A 系列手提式數位示波器的基本資訊、前
端面板函數和一般規格。此 U1600A 系列擁有 4.5 吋 LCD 彩色顯示器，可清楚分
辨兩個通道發出的波形。此 U1600A 系列為針對服務、偵錯和開發用途的應用程
式提供高效能的疑難排解工具。U1602A 和 U1604A 的頻寬分別是 20 Mhz 和 40
Mhz。這兩個機型在雙重通道上的即時取樣頻率每秒都高達 200 MSa。內建 6000
解析度計數真 RMS 數位電表也隨附有自動選取範圍功能，使用者可以執行包含電
壓、電阻和輔助量測的快速正確電表量測。使用者可以使用 「雙重波形數學」
(DWM) 和「快速富利葉轉換」(FFT) 函數（屬於 U1604A）在時間和頻率兩個網
域中執行快速波形分析。此外，此 U1600A 系列也會提供所有電表量測的資料記
錄器函數，讓使用者可以合併彙算資料點序列以取得資料記錄功能。

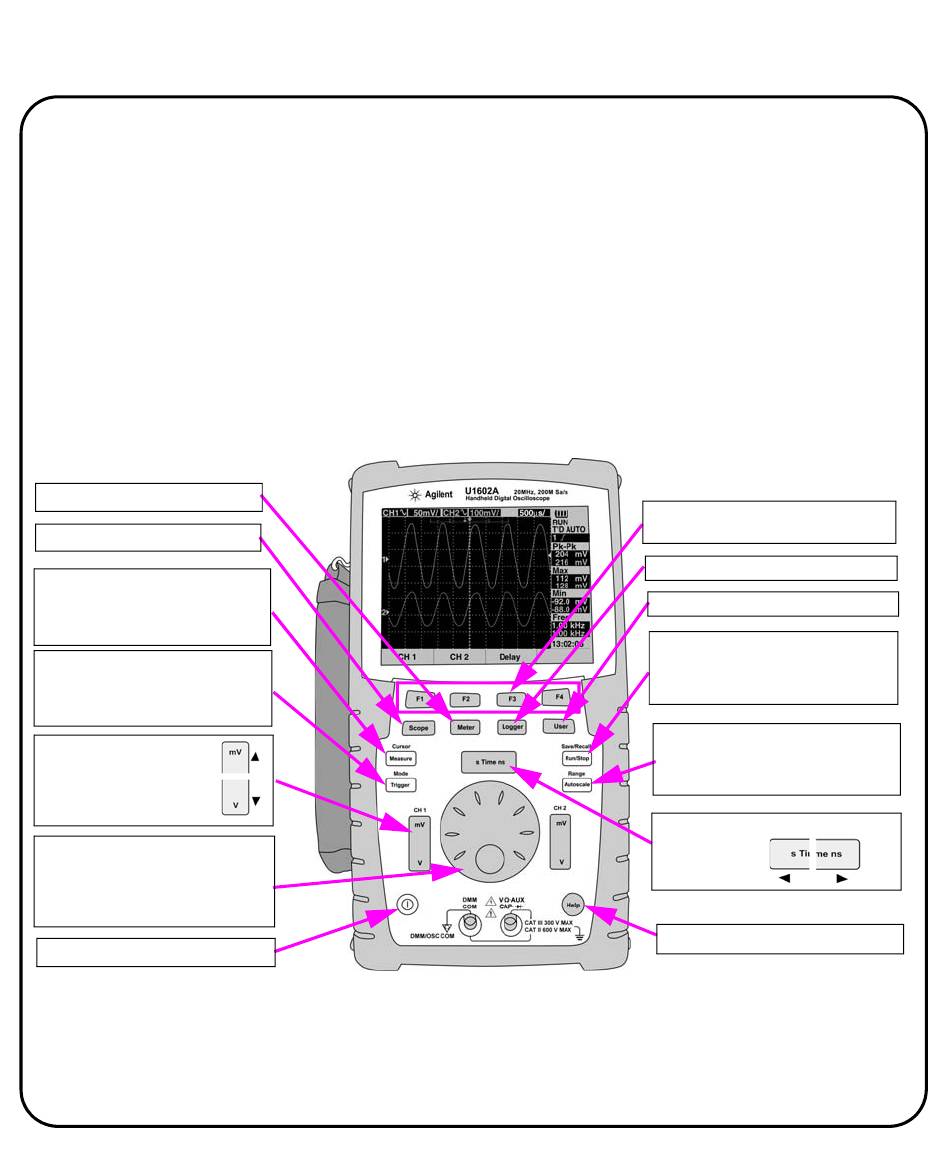

前端面板一瞥
Meter 模式按鈕
Scope 模式按鈕
Auto 量測按鈕
若要存取 Cursor 模式，請
按住按鈕。
Trigger 按鈕
若要存取 Trigger 模式，請
按住按鈕
增加和降低個別通道
之 volt/div 的垂直標
度按鈕
以順時針或逆時針方向旋轉
以選取數值，按下旋鈕以設
定數值。
Power Switch 按鈕
選取每個函數模式之子功能表
的軟鍵
4
Logger 模式按鈕
User 模式按鈕
Run/Stop 按鈕
若要存取 Save/Recall 模式，
請按住按鈕
Autoscale 按鈕
若要取得手動選取範圍設定，
請按住按鈕
增加和降低 time/div 的水平
標度按鈕
Quick Help 按鈕
