Introduzione

Questa Guida rapida fornisce le informazioni essenziali, le funzioni del pannello
frontale e le specifiche generali dell'Oscilloscopio digitale palmare Agilent serie
U1600A. La serie U1600A integra un display LCD a colori da 4,5 pollici in grado di
distinguere chiaramente le forme d'onda da due canali. La serie U1600A offre uno
strumento ad elevate prestazioni per l'individuazione e la risoluzione di problemi
nell'ambito dell'assistenza, del debugging e delle attività di sviluppo. I modelli
U1602A e U1604A sono forniti, rispettivamente, con larghezza di banda di 20 Mhz
e 40 Mhz. Entrambi sono dotati di frequenza di campionamento in tempo reale fino
a 200 MSa/s in due canali. Anche il multimetro digitale a vero RMS a 6000 punti
integrato è dotato di funzionalità auto range che consentono agli utenti di eseguire
funzioni di misurazione rapide e precise che comprendono, tensione, resistenza e
misurazioni ausiliarie. Gli utenti possono utilizzare le funzioni DWM (Dual
Waveform Math) e FFT (Fast Fourier Transform, trasformata rapida di Fourier)
(nel modello U1604A) per eseguire una rapida analisi della forma d'onda nel
dominio sia del tempo che della frequenza. Inoltre, la serie U1600A offre la
funzione data logger per tutte le misurazioni del multimetro che consente agli
utenti di consolidare una sequenza di punti dati ai fini della registrazione dei dati.

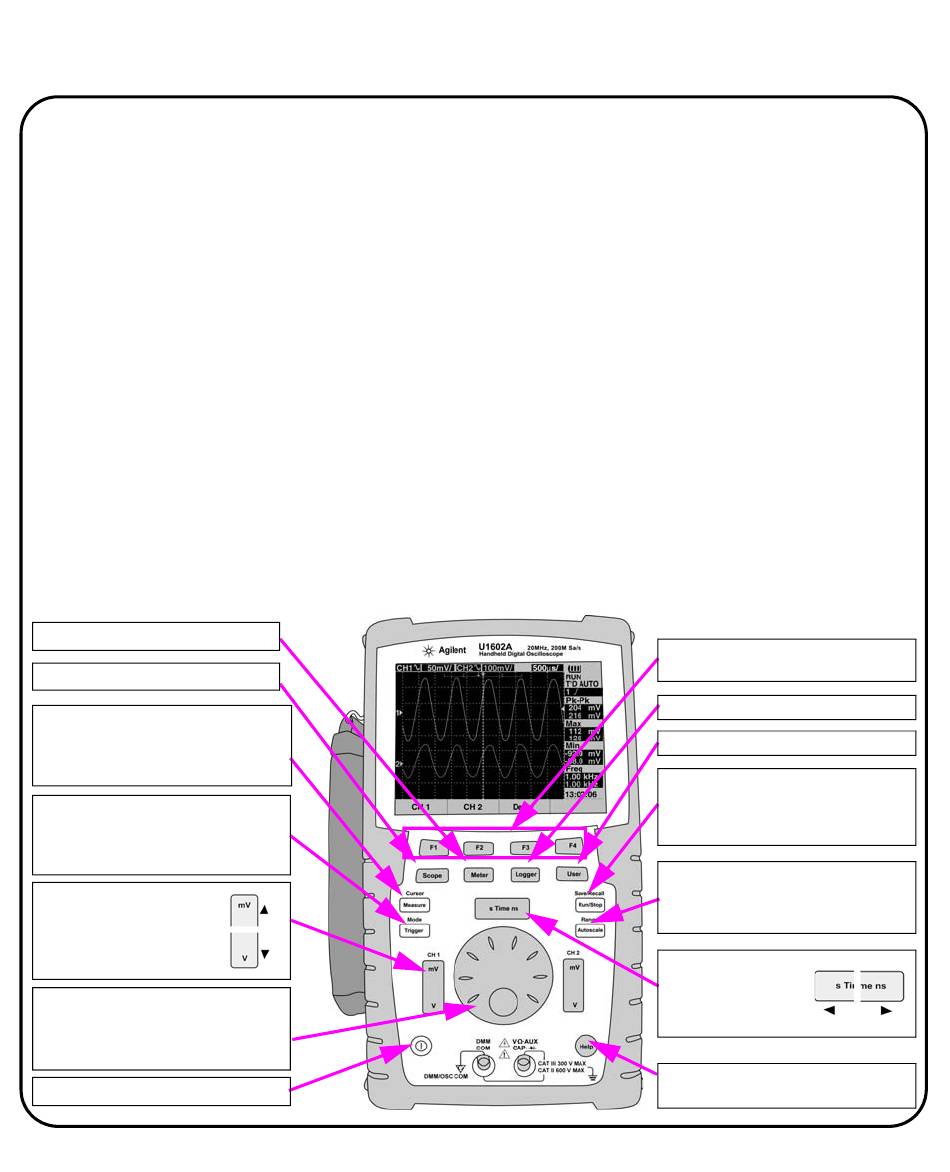

Panoramica del pannello frontale

Pulsante modalità multimetro
Pulsante modalità oscilloscopio
Pulsante misurazione automatica
Per accedere alla modalità
Cursore, tenere premuto il
pulsante
Pulsante Trigger
Per accedere alla modalità
Trigger, tenere premuto il
pulsante
Pulsante scala
verticale per
incrementare e
ridurre volt/div del
rispettivo canale
Ruotare in senso orario o
antiorario per selezionare il
valore e premere la manopola
per impostarlo
Pulsante di accensione
4
Softkey per selezionare il
sottomenu delle singole modalità
Pulsante modalità Logger
Pulsante modalità Utente
Pulsante Run/Stop
Per accedere alla modalità Save/
Recall, tenere premuto il pulsante
Pulsante Autoscale
Per impostare manualmente i
valori, premere il pulsante
Pulsante scala
orizzontale per
incrementare e
ridurre time/div
Pulsante di accesso alla Guida
rapida
