Selecionar idioma da ajuda rápida
Abra o menu User
Abra o menu Utility
Selecione o menu MORE na página 1/4
Selecione o idioma da exibição (inglês,
francês, italiano, português, alemão,
espanhol, coreano, japonês, chinês
tradicional ou chinês simplificado)

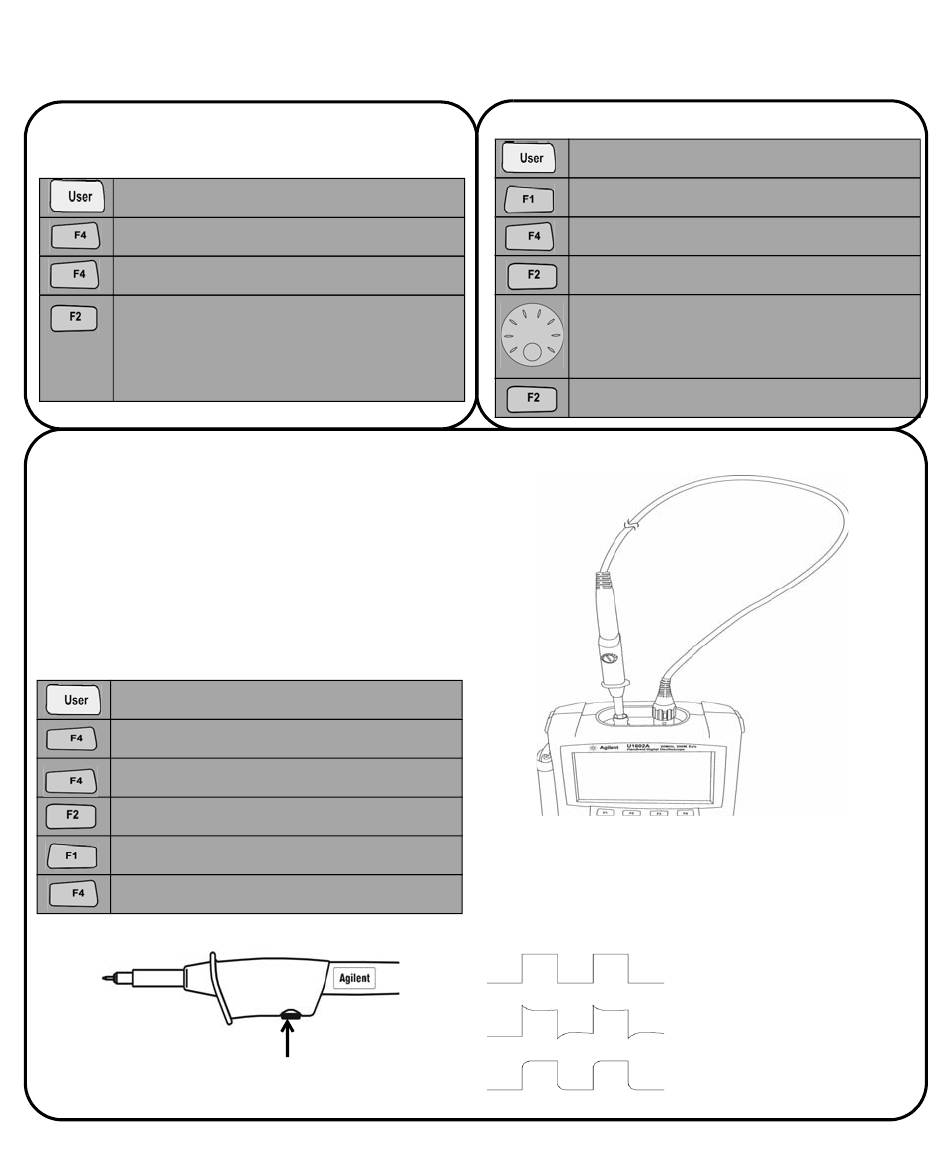

Compensar a ponta de teste
Ajuste a ponta de prova para compensar sua
característica conforme o canal do
osciloscópio. Essa etapa deve existir sempre
que uma ponta de prova passiva for
conectada primeiro ao canal de entrada.
Conecte a ponta de prova passiva ao canal 2
e o contato da ponta ao canal 1 para ter um
sinal de entrada de 3 Vp- p a 1 kHz.
Abra o menu User
Abra o menu Utility
Selecione o menu MORE na página 3/4
Entre na calibração de ponta de prova
Selecione a atenuação da ponta de prova
Inicie o ajuste da ponta de prova
Capacitor variável
Ajustar contraste da tela
Abra o menu User
Abra o menu Display
Selecione o menu MORE na página 1/2
Tecle para liberar o valor de contraste fixo
Gire a chave rotativa no sentido horário para
reduzir o brilho (o valor do contraste mostra
um incremento entre 0 e 100), e vice-versa.
Tecle uma vez para fixar o valor do contraste
Assegure- se de que a forma do pulso exibido
esteja corretamente compensada. Caso
contrário, ajuste o capacitor variável para
obter a onda mais quadrada possível.
7
Compensação correta
Compensação excessiva
Compensação insuficiente
