Configuração da conexão do medidor
Os modelos U1602A e U1604A oferecem ferramentas robustas de medição com alta
precisão, determinação automática de intervalo em RMS verdadeiro e exibição através
de gráfico de barras. Entre em modo Meter para selecionar a medição de preferência
em Volt Meter (voltímetro), Ohm Meter (ohmímetro) e Auxiliary Meter (medidor
auxiliar). Consulte a figura 4 para visualizar as conexões no modo de medidor.

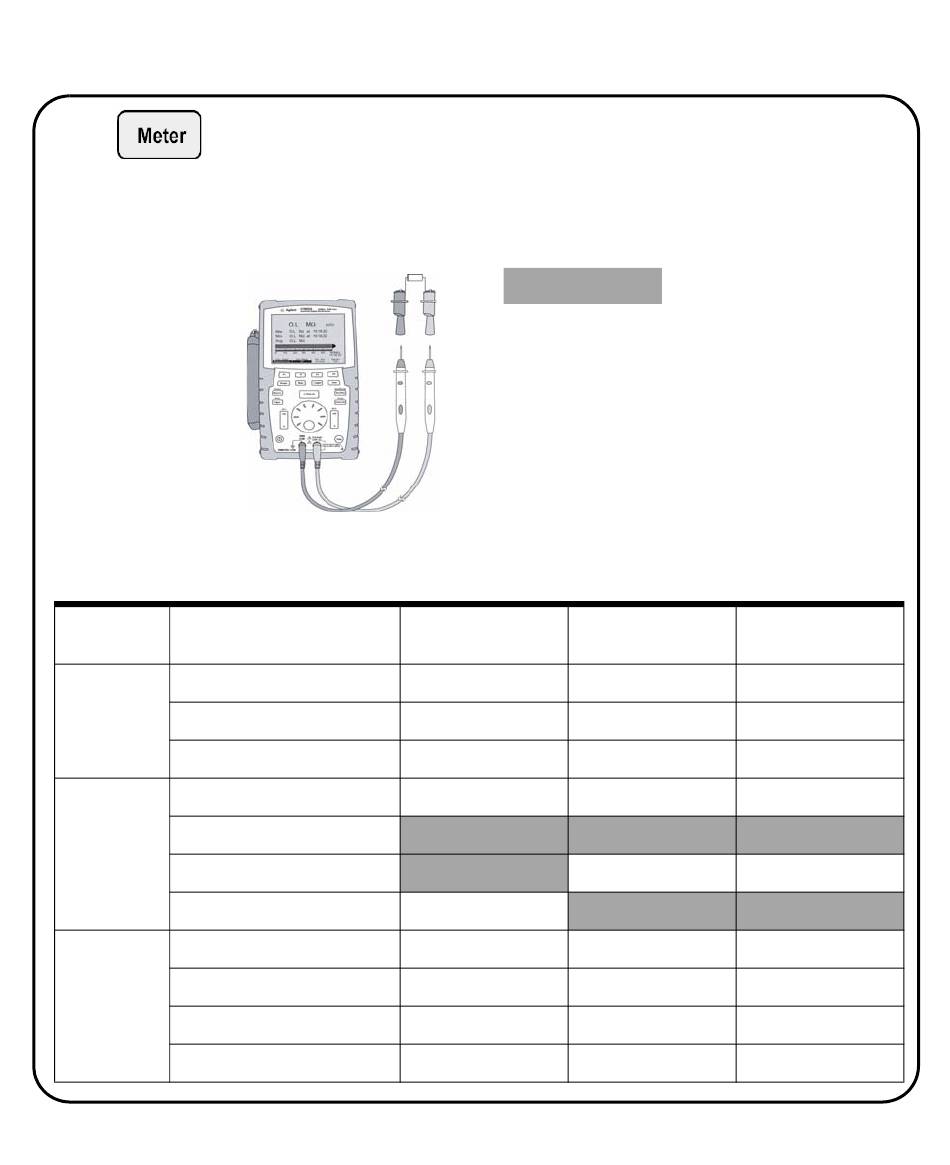

Figura 4 Conexão para o medidor
Tabela 3 Descrição das funções do menu do medidor
Menu do Submenu
medidor
Volt Meter DC
AC+DC
AC
Ohm Meter Resistance
Diode Test
Continuity
Capacitance
Aux Meter Temperature Meter (
Ampere Meter (AC/DC)
Humidity Meter (%RH)
Pressure Meter (psi/kPa)
O modo de intervalo automático é definido
como padrão para todas as medições de
tensão e de resistência. Para variar o
intervalo de medição manualmente,
pressione o botão Autoscale para ativar o
intervalo manual e selecione a faixa de
preferência pressionando o mesmo botão.
Para ativar a função de intervalo
automático, pressione e segure o mesmo
botão até ouvir um bipe.
Relativo
√
√
√
√
√
o o √
C/ F)
√
√
√
10
N O TA
Mín., Máx., Média
√
√
√
√
√
√
√
√
√
Reiniciar teste
√
√
√
√
√
√
√
√
√
