オシロスコープの画面表示
基本的に Agilent U1602A ／U1604Aハンドヘルド・デジタル・オシロスコープには、2 つ
のメイン表示から成る320 × 240 カラー LCDディスプレイがあります。

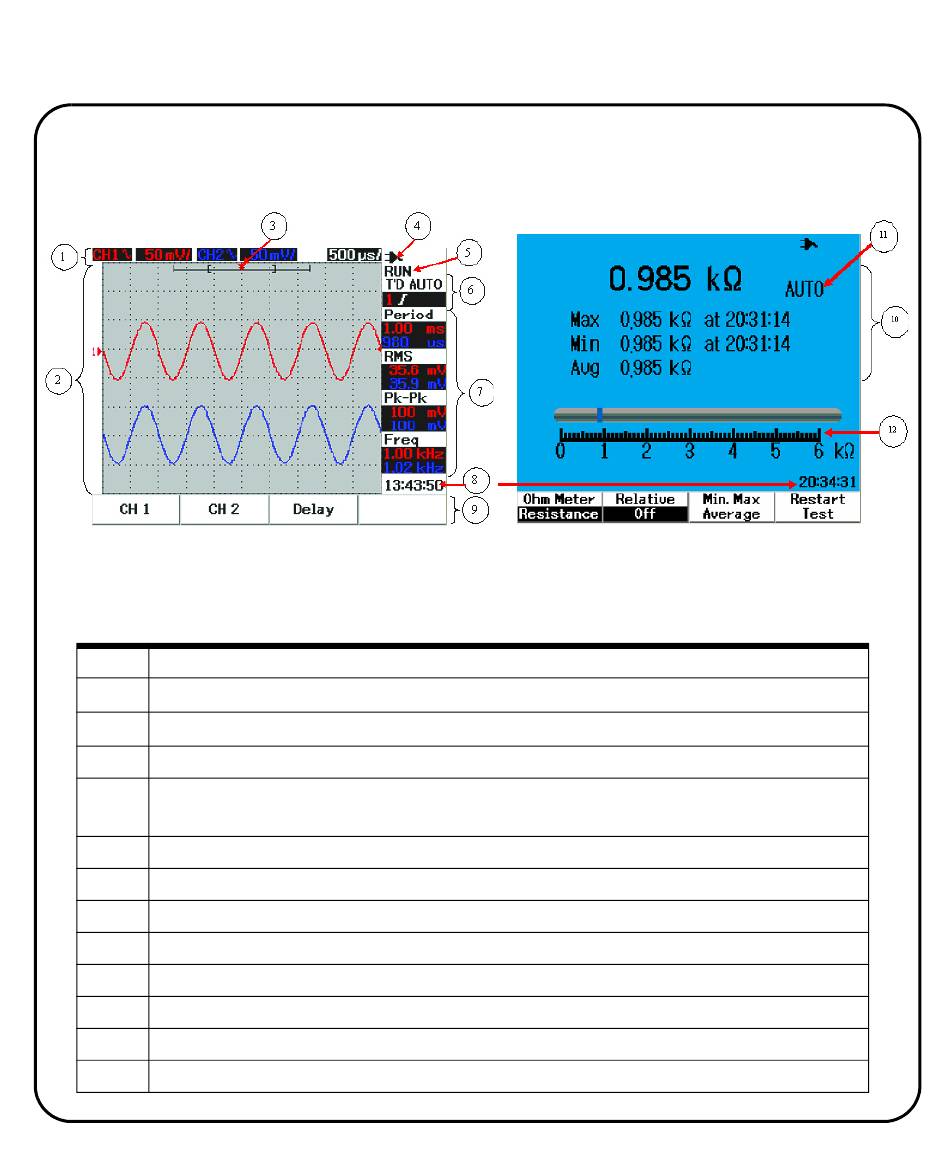

図1 オシロスコープ表示
表 1 ハンドヘルド・デジタル・オシロスコープのメイン表示の説明
番号 説明／機能
1 チャネル 1とチャネル 2のステータスを V/div と時間 /divで表示します
2 チャネル 1とチャネル 2の入力波形を表示します
3 ウィンドウのトリガ位置を表示します
4 フル充電から空までの電池の状態またはステータスを表示します。
電池充電の場合、AC 接続が示されます
5 信号収集ステータスを表示します
6 信号トリガ・モードとトリガのステータスを表示します
7 結果の自動測定値を表示します
8 時間を表示します
9 対応するボタンやソフトキーを押したときの機能のメニューを表示します
10 数値測定値をメータ・モードで表示します
11 メータがオートレンジ・モードであることを示します
12 測定値のアナログ・バー・グラフを表示します
図2 マルチメータ表示
