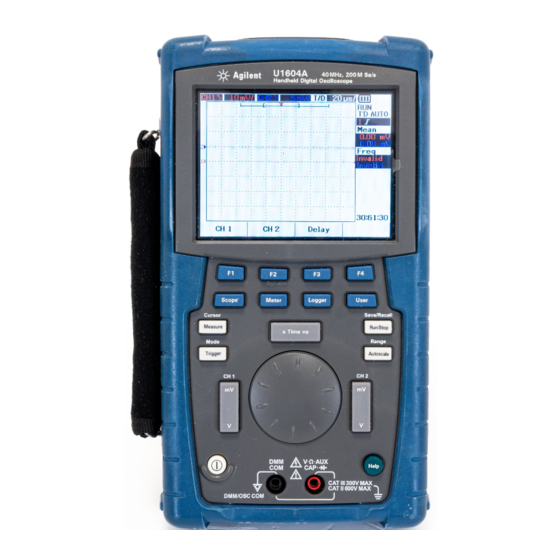

- Seite 1 Digitales Handoszilloskop Agilent U1602A und U1604A Schnellstarthandbuch Agilent Technologies...
-
Seite 2: Sicherheitsbegriffe Und -Symbole
Agilent Technologies oder ein ausgewiesenes Stromschlagrisiko Reparaturzentrum, um sicherzustellen, dass die Sicherheitselemente erhalten bleiben. VORSICHT Das digitale Agilent Handoszilloskop U1602A und (Beachten Sie die Sicherheits- U1604A entspricht den folgenden Standards. informationen im Handbuch) • IEC 61010-1:2001 / EN61010-1:2001 • Kanada: CSA C22.2 Nr. 61010-1:2004 Äquipotential... - Seite 3 Sicherheitsinformationen • Schließen Sie das Erdungskabel nicht an WARNUNG Spannungen über 42 Vpeak (30 Vrms) ab Erdung an. • Legen Sie den Stromkreis nicht frei, und verwenden Schutz vor Feuer und Verletzungen: Sie das Instrument nicht ohne Abdeckung oder • Verwenden Sie ausschließlich den für diesen während es an das Stromnetz angeschlossen ist.
-
Seite 4: Inhaltsverzeichnis
Inhalt Sicherheitsinformationen Einführung Das Bedienfeld auf einen Blick Erste Schritte • Überprüfen des Paketinhalts • Laden eines Akkus • Einschalten des Handoszilloskops • Zurücksetzen auf Werkseinstellung • Durchführen Selbstkalibrierung • Einstellen von Uhrzeit und Datum • Deaktivieren von autom. Abschalten •... -
Seite 5: Einführung
Wellenformen von zwei Kanälen klar unterscheiden kann. Diese U1600A- Serie umfasst ein leistungsstarkes Problembehandlungs- Tool für Ser- vice, Fehlerbehebung und Entwicklung. U1602A und U1604A werden jeweils mit einer Bandbreite von 20 MHz und 40 MHz geliefert. Beide Modelle besitzen eine Echtzeit- Samplingrate von bis zu 200 MSa/s in zwei Kanälen. -
Seite 6: Erste Schritte Überprüfen Des Paketinhalts
Erste Schritte Überprüfen des Paketinhalts Stellen Sie sicher, dass folgende Standardelemente von U1602A bzw. U1604A sowie eventuell bestelltes optionales Zubehör enthalten sind. Standardelement und Zubehör 1. Digitales Handoszilloskop 2. Stromkabel 3. Ni- MH- Akku 7.2 V 4. Wechselstrom- adapter 5. Messsonde... -
Seite 7: Laden Eines Akkus
Durchführen Selbstkalibrierung Laden eines Akkus Starten Sie die Selbstkalibrierung, um Nach Lieferung des Geräts muss der Akku einen ordnungsgemäßen Betrieb zu mithilfe des Agilent- Wechselstromadapters gewährleisten. Stellen Sie sicher, dass das über etwa 25 Stunden lang vollständig Gerät die Selbstkalibrierung durchläuft, geladen werden. -
Seite 8: Auswählen Der Schnellhilfe-Sprach
Einstellen des Anzeigekontrasts Auswählen der Schnellhilfe-Sprach User-Menü öffnen User-Menü öffnen Display-Menü öffnen Utility-Menü öffnen MORE 1/2 page-Menü auswählen MORE 1/4 page-Menü auswählen Einmal drücken, um Kontrastwert freizugeben Anzeigesprache auswählen (Englisch, Französisch, Italienisch, Portugiesisch, Drehregler im Uhrzeigersinn drehen, um die Deutsch, Spanisch, Koreanisch, Japanisch, Helligkeit zu reduzieren (inkrementeller traditionelles Chinesisch oder vereinfachtes Kontrastwert zw. -
Seite 9: Bildschirmanzeige Des Oszilloskops
Bildschirmanzeige des Oszilloskops Die digitalen Agilent- Handoszilloskope U1602A und U1604A bieten eine 320×240- Farb- LCD- Anzeige, die aus zwei Hauptanzeigen besteht. Abbildung 1 Oszilloskopanzeige Abbildung 2 Multimeteranzeige Tabelle 1 Beschreibungen der Hauptanzeige des digitalen Handoszilloskops Beschreibung / Funktion Anzeigen des Status von Kanal 1 und Kanal 2 in Volt/Div und Zeit/Div... -
Seite 10: Konfiguration Der Oszilloskopverbindung
Konfiguration der Oszilloskopverbindung Verbinden Sie das Oszilloskop in entweder einem oder zwei Kanälen mit den Messsonden, wie in Abbildung 3 dargestellt. Abbildung 3 Verbindung zur Oszilloskopmessung Tabelle 2 Funktionsbeschreibungen des Scope- Scope-Menü Untermenü Beschreibung CH1 / CH2 On/Off Ein- oder Ausschalten der Wellenformanzeige für Kanal 1 und Kanal 2 MORE 1/2 page Coupling Auswählen der Kanalkopplung:... -
Seite 11: Konfiguration Der Messgerätverbindung
Konfiguration der Messgerätverbindung U1602A und U1604A bieten ein leistungsstarkes Messgerät mit hoher Prä- zision, stabiler automatischer Bereichsauswahl in True RMS mit analoger Säulendiagrammanzeige. Rufen Sie den Meter- Modus auf, um Ihre bevor- zugte Messung für Volt, Ohm und Auxiliary auszuwählen. Informationen zur Verbindung mit dem Messgerät finden Sie in Abbildung 4. -
Seite 12: Cursormessung
Cursormessung Mithilfe der Cursor- Funktion erhalten Sie eine genaue Messung von Span- nung und Zeit an einem beliebigen Punkt in einer Wellenform. Zum Zugriff auf den Cursor- Modus halten Sie die Measure- Taste gedrückt. Verwenden Sie den Drehregler zum Verschieben des horizontalen oder vertikalen Cur- sors, und drücken Sie auf den Regler, um die Cursorposition festzulegen. -
Seite 13: Einrichten Von Save/Recall Und Wellenform
Einrichten von Save/Recall und Wellenform Zum Zugriff auf den Save/Recall- Modus drücken und halten Sie die Run/ Stop- Taste. Diese Funktion ermöglicht Ihnen das Speichern von bis zu 10 Wellenformen und Konfigurationseinstellungen im internen Speicher des Geräts oder auf einem externen USB- Flash- Speichergerät (optional). Tabelle 5 Funktionsbeschreibung des Save/Recall-Menüs Szenario... - Seite 14 Trigger-Menü Untermenü Beschreibung Pattern More 1/3 Input 1 Logic Eingangslogik 1 als CH1 High oder Low und CH2 High oder Low Trigger page auswählen Input 1 Level Triggerebene auf Manuell, TTL, ECL oder auf 50% einstellen. Zur manuellen Einstellung ändern Sie die Triggerebene über den Drehregler More 2/3 Input 2 Logic...
-
Seite 15: Automatische Messungen
Utility- Modus im User- Menü auf. Drücken Sie zur Sprachauswahl auf Seite 1/3 auf F2. Genauere Informationen zum Produkt finden Sie im Benutzer- und Servicehandbuch zu U1602A und U1604A. Die gesamte Produktdokumentation und -software sind auf der Produktreferenz-CD enthalten. -
Seite 16: Leistungseigenschaften
Leistungseigenschaften Leistungseigenschaft U1602A U1604A Bandbreite 20 MHz 40 MHz Max. Echtzeit-Samplingrate 200 MSa/s Kanäle Speichertiefe 125 KB pro Kanal Anzeige 4,5-Zoll-Farb-LCD Vertikale Auflösung 8-bit Vertikale Empfindlichkeit 5 mV/div bis 100 V/div (1:1-Messsonde) 50 mV/div bis 1 kV/div (10:1-Messsonde) 500 mV/div bis 10 kV/div (100:1-Messsonde) - Seite 17 Leistungseigenschaften Datenprotokollierungs Automatische vertikale Skalierung und Zeitkomprimierung mit maximal 250 aufgezeichne- ten Punkten. Datenprotokollierung für Spannungs-, Ohm- und Hilfsmessung in Höchst-, Tiefst- und Durchschnittsdatenpunkten. E/A-Schnittstelle zu PC Volle USB 2.0-Geschwindigkeit Allgemeine Eigenschaften × × Maße 13,8 cm Breite 24,1 cm Höhe 6,6 cm Tiefe Gewicht 1,5 kg...
-
Seite 18: Agilent Technologies
(Tel) (65) 6375 8100 (Fax) (65) 6755 0042 Besuchen Sie uns im Internet unter: www.agilent.com/find/assist Änderungen der Produktspezifikationen und -beschreibungen in diesem Dokument vorbehalten. © Agilent Technologies, Inc. 2006-2009 Gedruckt in Malaysia Dritte Ausgabe, Dezember 29, 2009 U1602-90044 Agilent Technologies...
