Sélection de la langue de
l'aide-mémoire
Ouvrez le menu User.
Ouvrez le menu Utility.
Sélectionnez le menu MORE en page 1/4.
Sélectionnez la langue d'affichage (anglais,
français, italien, portugais, allemand,
espagnol, coréen, japonais, chinois
traditionnel ou chinois simplifié).

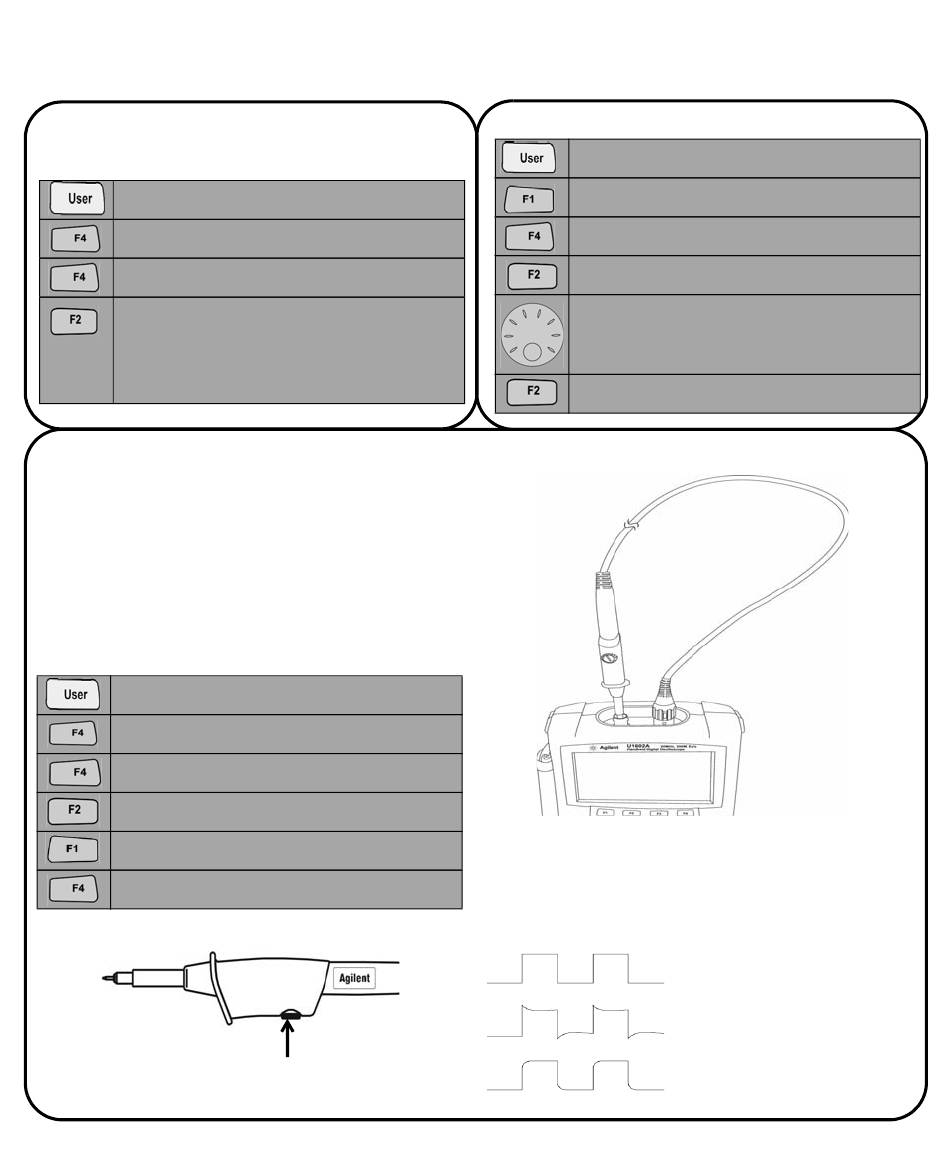

Compensation des sondes
d'oscilloscope
Pour compenser les caractéristiques des sondes
en fonction des voies de l'oscilloscope, effectuez
le réglage suivant de ces sondes. Cette étape
doit être effectuée à chaque fois qu'une sonde
passive est connectée à l'entrée d'une voie.
Connectez la sonde passive à la voie 2 et la
pointe de la sonde à la voie 1 afin d'obtenir un
signal d'entrée de 3 V crête à crête de 1 kHz.
Ouvrez le menu User.
Ouvrez le menu Utility.
Sélectionnez le menu MORE en page 3/4.
Entrez en mode d'étalonnage de la sonde.
Sélectionnez l'atténuation de la sonde.
Appuyez pour lancer le réglage de la sonde.
Condensateur ajustable
Réglage du contraste de l'écran
Ouvrez le menu User.
Ouvrez le menu Display.
Sélectionnez le menu MORE en page 1/2.
Appuyez une fois pour libérer le contraste fixe.
Tournez le bouton rotatif dans le sens horaire
pour réduire la luminosité (le contraste varie
sur une échelle de 0 à 100) et inversement.
Appuyez une fois pour fixer le contraste.
Vérifiez que la forme de l'impulsion affichée est
correctement compensée. Si ce n'est pas le cas,
réglez le condensateur ajustable afin d'obtenir le
signal carré le plus plat possible.
7
Compensation correcte
Sur- compensation
Sous- compensation
